授权专利
【实用新型】一种预防糖尿病足底溃疡的智慧袜系统【实用新型】一种预防糖尿病足底溃疡的智慧袜系统
专利号：CN201822121632.X
申请日：20181218
发明人：赵冬; 孙珅; 王晓静; 史文飞; 郑召辉; 刘永凯; 吴水才; 马燕
法律状态：授权
公开号：CN209285504U
授权公告日：2019-08-23
交易方式：转让; 许可
【摘要】：
一种预防糖尿病足底溃疡的智慧袜系统，包括智慧袜本体和终端设备，所述智慧袜本体上包括多个测量脚底压力的柔性压力传感器、测量步态的加速度计传感器和数据处理电路;所述终端设备的内部具有结合步态数据进行压力数据分析的数据分析模块。本实用新型同时利用压力传感器采集压力数据和利用加速度传感器获得穿戴者的步态数据，并同时对步态数据和压力数据进行综合分析，在不同的步态基础上进行压力与病理状态的关联，使得数据的分析更加具有针对性，能够对糖尿病人是否发生溃疡病变做出更加准确的判断。
【技术领域】：
本实用新型属于医疗健康检测领域，尤其涉及一种基于足底压力分布和步态分析监测的智慧袜系统，用于对糖尿病足底溃疡高危患者可能发生溃疡进行预警。
【实用新型内容】：
为了解决目前对糖尿病足底并发症预防策略和方法上的空白，本实用新型提出一种结合步态分析进行足底压力分布监测的智慧袜系统，用于对糖尿病足底溃疡高危患者足底可能发生病变进行预警。
本实用新型的技术方案：

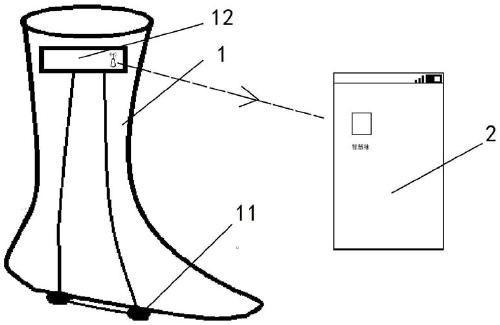

一种预防糖尿病足底溃疡的智慧袜系统，其特征在于包括智慧袜本体和终端设备，

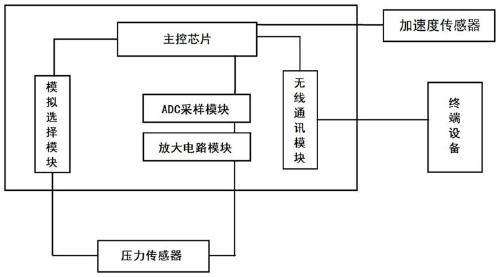

所述智慧袜本体上包括多个测量脚底压力的柔性压力传感器、测量步态的加速度计传感器和数据处理电路;所述柔性压力传感器分布在袜子底部对应穿戴者的足底的位置;所述数据处理电路包括主控芯片、模拟选择器、放大电路模块、ADC采样模块、无线通讯模块，其中，所述柔性压力传感器的输入端与模拟选择器和主控芯片依次相连，所述柔性压力传感器的输出端与放大电路模块、ADC采样模块、主控芯片依次相连，构成压力采集电路闭合回路;所述加速度计传感器与主控芯片连接;所述主控芯片通过无线通讯模块与所述终端设备通讯连接;
所述终端设备的内部具有结合步态数据进行压力数据分析的数据分析模块。
优选的，所述放大电路模块的前后还具有数据滤波模块。

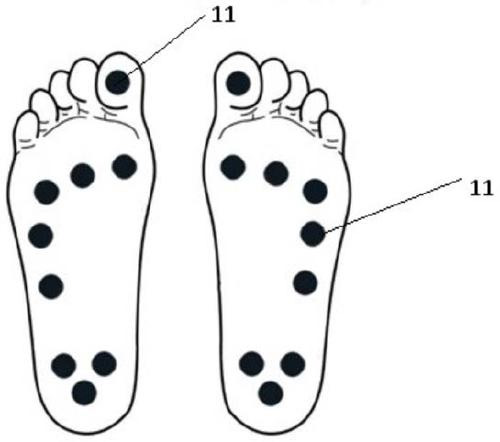

优选的，于所述柔性压力传感器分布于所述智慧袜本体上对应穿戴者的脚后跟、脚掌外侧和脚掌前部的位置。
优选的，所述无线通讯模块与所述终端设备为蓝牙连接。
优选的，于所述数据处理电路位于所述袜子的上部，所述压力传感器通过导线与所述数据处理电路相连。
优选的，所述模拟选择器为8通道模拟多路复用器。
优选的，所述终端设备为智能手机或电脑。
本实用新型的技术效果：
本实用新型的一种预防糖尿病足底溃疡的智慧袜系统，系统的集成形态为日常穿戴式设备，本体为袜子，可穿戴进行正常生活，并将柔性压力传感器布局在袜子底部对应足底的部位的位置，糖尿病患者通过日常穿戴此智慧袜系统可实现实时足底压力分布监测;同时还设置有加速度计传感器，通过日常穿戴此智慧袜系统可进行步态分析和活动量评估;所述智慧袜系统通过记录穿戴者足底压力分布和步态，结合二者的数据进行综合分析，通过分析不同步态下压力的变化，发现压力异常变化区域以及正常步态改变，并对此发出预警，提醒穿戴者足底可能发生病变、尽早就诊。
柔性压力传感器采用柔性基底，可以分布在袜子上对应脚底受力部位，例如脚后跟、脚掌侧面和前脚掌等部位，并通过袜子紧密的包裹和贴合使用者的脚部，不容易移动;通常情况下仅包含柔性压力传感器即可满足监测要求，不包含温度传感器;当然也可以同时具有温度传感器;柔性压力传感器与使用者脚底、脚底的受力部位对应，使测量数据更准确，仅需分布在足底，不用分布于脚背等位置。

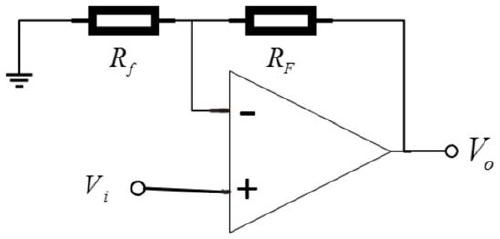

通过主控芯片控制模拟选择器控制选通相应的柔性压力传感器，所述柔性压力传感器采集足底压力数据，数据经过放大电路模块进行放大，然后进入ADC模块进行ADC采样，再进入主控芯片进行数据打包处理，然后通过无线通讯模块将数据发送到终端设备。以上的电路设计可以使得获得的数据更加有利于与加速度计获得的步态数据的综合分析。
优选的，所述终端设备为智能手机或电脑，包括输入输出装置，直接呈现结果，直观、方便。
优选的，数据采集器和终端设备二者分别具有互相连接的通讯模块，更优选的，为无线蓝牙通讯连接。
本实用新型的智慧袜系统的本体能够穿戴在使用者的足部，因此只需要穿戴该设备即可测量，而且可以方便的实现全天候的穿戴，可对糖尿病人的足底压力进行全天候、全方位监测，操作简单，穿戴和携带方便，无论行走时还是静止使都可以监测，不受地点限制，成本低，极大减轻了糖尿病人的经济负担，便于大规模推广。本实用新型同时利用压力传感器采集压力数据和利用加速度传感器获得穿戴者的步态数据，并同时对步态数据和压力数据进行综合分析，在不同的步态基础上进行压力与病理状态的关联，使得数据的分析更加具有针对性，能够对糖尿病人是否发生溃疡病变做出更加准确的判断。
【附图】：
