【实用新型】一种观察穿刺时回流血量的动脉留置针
专利号：CN201822236380.5
申请日：20181228
发明人：靖智利
法律状态：授权
公开号：CN209661630U
授权公告日：2019-11-22
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种观察穿刺时回流血量的动脉留置针，其回血腔内部空间长度为20mm，宽度为3‑4.5mm，蝶翼部表面滑动连接有两个固定勾块，使用时，由于回血腔的内部空间增大，在穿刺过程中，当钢针的针尖刺入动脉后，继续行走的过程中，使医护人员会有更加充裕的时间观察回血的速度及液量，更有利于判断针尖在行走的过程中是否还在动脉内，所以可以提高一次穿刺成功率，固定勾块钩扣在手腕两侧，使动脉留置针预固定在儿童患者的手腕，儿童患者即使甩动手腕也无法将动脉留置针甩掉，然后医护人员再用医用胶布及透明敷料加强固定，这样能避免对儿童患者手腕的血管造成损伤，且操作简便快捷。
【技术领域】：
本实用新型涉及医疗器械技术领域，具体涉及一种观察穿刺时回流血量的动脉留置针。
【实用新型内容】：
针对现有技术中的缺陷，本实用新型提供一种观察穿刺时回流血量的动脉留置针，以达到具有提高穿刺置管成功率，减少损伤和使用方便效果，技术方案如下：
一种观察穿刺时回流血量的动脉留置针，包括针座、钢针、外导管和回血腔，所述钢针装配于外导管一端，所述回血腔装配于外导管另一端，所述外导管穿设连接在针座处，所述回血腔内部空间长度为20mm，宽度为3-4.5mm，所述针座下表面连接有伸缩腔，所述伸缩腔内固定连接有固定锚块，所述伸缩腔下表面连接有蝶翼部，所述蝶翼部两侧向人体手腕部的宽度方向延伸，所述蝶翼部表面滑动连接有两个固定勾块，两个固定勾块分别位于所述伸缩腔的两侧，两个所述固定勾块朝向伸缩腔的一端均连接有弹性件，该弹性件另一端贯穿所述伸缩腔的侧壁并与所述固定锚块连接。
优选的，所述蝶翼部的上表面沿人体手腕部的宽度方向设置有滑槽，所述固定勾块对应滑槽的位置设有滑块，所述滑块与滑槽相滑动配合。
优选的，所述伸缩腔的侧壁上设有供所述弹性件通过的通孔。
优选的，所述固定勾块相远离伸缩腔的一端具有与人体手腕相适应的弧度。
优选的，所述固定勾块朝向人体的一面粘接有软胶层。
优选的，所述软胶层为医用级硅胶材料制造。
优选的，所述固定勾块和蝶翼部上间隔设置有贯通的透气孔。
优选的，所述弹性件为拉簧、弹力绳或橡皮筋中的一种。
优选的，所述蝶翼部朝向人体手腕的一面具有与人体手腕相适应的弧度。
本实用新型的有益效果体现在：由于回血腔的内部空间增大，所以在穿刺过程中，当钢针的针尖刺入动脉后，继续行走的过程中，使医护人员会有更加充裕的时间观察回血的速度及液量，更有利于判断针尖在行走的过程中是否还在动脉内，指导进针深度及方向，以利于下一步外套管针的植入，所以可以提高一次穿刺成功率，提高困难穿刺的成功率，减少多次穿刺造成的患者损伤，更能降低并发症的发生，节约穿刺针的消耗，提高操作效率，节约时间。
进一步，在儿童患者手腕的桡动脉进行插入动脉留置针时，将钢针的针尖刺入动脉后，然后拉开蝶翼部表面的两个固定勾块，分别钩扣在手腕两侧，两个所述固定勾块朝向伸缩腔的一端均连接有弹性件，该弹性件另一端贯穿所述伸缩腔的侧壁并与所述固定锚块连接，由于弹性件的收缩拉紧，使动脉留置针预固定在儿童患者的手腕，儿童患者即使甩动手腕也无法将动脉留置针甩掉，然后医护人员再用医用胶布及透明敷料加强固定，这样能避免对儿童患者手腕的血管造成损伤，且操作简便快捷。

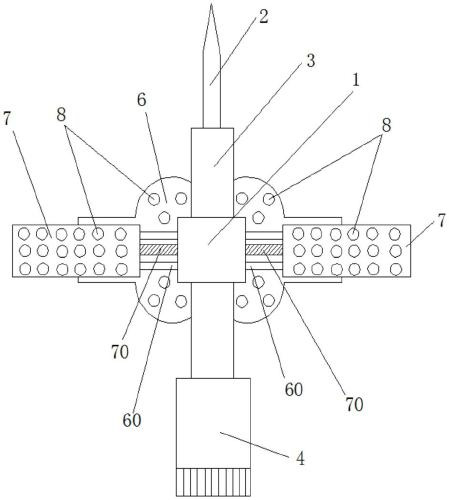

【附图】：
