授权专利
【实用新型】通用万向锁定可吸收接骨板
专利号：CN201820014359.8
申请日：20180104
发明人：张春晖
法律状态：授权
公开号：CN209518918U
授权公告日：2019-10-22
交易方式：转让; 许可
【摘要】：
本实用新型属于医护用品技术领域，特别涉及一种通用万向锁定可吸收接骨板;其一种通用万向锁定可吸收接骨板，包括接骨板本体，所述接骨板本体包括呈直型解剖型设置的主体部，所述主体部的上端面设有自由刻度线，所述主体部的下端面上设有弧形凹槽，所述弧形凹槽的中心线与所述主体部下端面的中心线重合。本实用新型提供一种具有新结构的通用万向锁定可吸收接骨板，该通用万向锁定可吸收接骨板可以根据需要开设螺纹孔，使得固定的更加牢靠，且植入人体后可以自行降解;使用时，将接骨板本体与骨折部位的骨面相贴合，然后在接骨板本体上开设螺纹孔，以自由刻度线为基线打孔，然后将接骨螺钉旋拧入螺纹孔内;该装置结构简单，使用方便。
【技术领域】：
本实用新型属于医护用品技术领域，特别涉及一种通用万向锁定可吸收接骨板。
【实用新型内容】：
为了解决现有技术中存在的问题，本实用新型提供一种新的通用万向锁定可吸收接骨板，该通用万向锁定可吸收接骨板可以根据需要开设螺纹孔，使得固定的更加牢靠，且植入人体后可以自行降解。
本实用新型具体技术方案如下：
本实用新型提供一种通用万向锁定可吸收接骨板，包括接骨板本体，所述接骨板本体包括呈直型解剖型设置的主体部，所述主体部的上端面设有自由刻度线，所述主体部的下端面上设有弧形凹槽，所述弧形凹槽的中心线与所述主体部下端面的中心线重合;所述接骨板本体的材质为聚乳酸共聚物。
进一步的改进，所述自由刻度线包括交叉设置的第一纵线以及多条横线，所述第一纵线与所述主体部上端面的中心线重合，各所述横线均与所述第一纵线垂直设置，且各所述横线均沿所述第一纵线的长度方向等距间隔设置。
进一步的改进，所述接骨板本体还包括连接在所述主体部下端的远端外踝部，所述第一纵线向下延伸至所述远端外踝部的下端部，所述弧形凹槽向下延伸至所述远端外踝部的下端部;所述远端外踝部的一侧设有弧形凸起，所述远端外踝部的上端面上靠近所述弧形凸起一侧设有第二纵线，所述第二纵线与所述第一纵线平行。
进一步的改进，所述远端外踝部截面的最大宽度为15-20mm。
进一步的改进，所述主体部的宽度为10-15mm。
进一步的改进，所述接骨板本体的周边采用高抛光低切迹的设计。
进一步的改进，所述接骨板本体的厚度为3-5mm。
本实用新型的有益效果如下：
本实用新型提供一种具有新结构的通用万向锁定可吸收接骨板，该通用万向锁定可吸收接骨板可以根据需要开设螺纹孔，使得固定的更加牢靠，且植入人体后可以自行降解;使用时，将接骨板本体与骨折部位的骨面相贴合，然后在接骨板本体上开设螺纹孔，以自由刻度线为基线打孔，然后将接骨螺钉旋拧入螺纹孔内;该装置结构简单，使用方便，适于广泛推广使用。

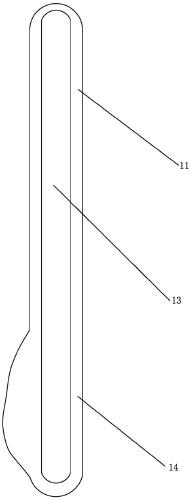

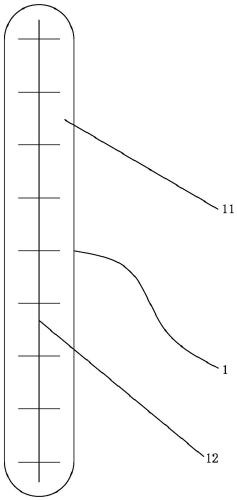

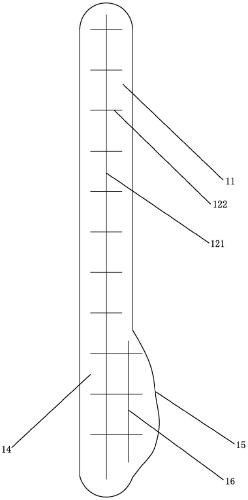

【附图】：
