【实用新型】桡骨远端解剖型万向锁定可吸收接骨板
专利号：CN201820014409.2
申请日：20180104
发明人：张春晖
法律状态：授权
公开号：CN209048276U
授权公告日：2019-07-02
交易方式：转让; 许可
【摘要】：
本实用新型属于医护用品技术领域，特别涉及一种桡骨远端解剖型万向锁定可吸收接骨板;其一种桡骨远端解剖型万向锁定可吸收接骨板，包括接骨板本体，所述接骨板本体包括主体板部以及与所述主体板部连接的横行头部，所述主体板部与所述横行头部之间设有夹角。本实用新型提供一种具有新结构的桡骨远端解剖型万向锁定可吸收接骨板，该桡骨远端解剖型万向锁定可吸收接骨板可以根据需要开设螺纹孔，使得固定的更加牢靠，且植入人体后可以自行降解;使用时，将接骨板本体与骨折部位的骨面相贴合，然后在接骨板本体上开设螺纹孔，以第一刻度线和第二刻度线为基线打孔，然后将接骨螺钉旋拧入螺纹孔内;该装置结构简单，适于广泛推广使用。
【技术领域】：
本实用新型属于医护用品技术领域，特别涉及一种桡骨远端解剖型万向锁定可吸收接骨板。
【实用新型内容】：
为了解决现有技术中存在的问题，本实用新型提供一种新的桡骨远端解剖型万向锁定可吸收接骨板，该桡骨远端解剖型万向锁定可吸收接骨板可以根据需要开设螺纹孔，使得固定的更加牢靠，且植入人体后可以自行降解。
本实用新型具体技术方案如下：
本实用新型提供一种桡骨远端解剖型万向锁定可吸收接骨板，包括接骨板本体，所述接骨板本体包括主体板部以及与所述主体板部连接的横行头部，所述主体板部与所述横行头部之间设有夹角;所述主体板部的上端面设有第一刻度线，所述横行头部的上端面设有第二刻度线;所述接骨板本体的材质为聚乳酸共聚物。
进一步的改进，所述第一刻度线包括交叉设置的第一纵线以及多条第一横线，所述第一纵线与所述主体板部上端面的中心线重合，各所述第一横线均与所述第一纵线垂直设置，且各所述第一横线均沿所述第一纵线的长度方向等距间隔设置。
进一步的改进，所述第二刻度线包括交叉设置的第二纵线以及多条第二横线，所述第二纵线与所述横行头部上端面的中心线重合，各所述第二横线均与所述第二纵线垂直设置，且各所述第二横线均沿所述第二纵线的长度方向等距间隔设置。
进一步的改进，所述主体板部的宽度为13-18mm，所述横行头部的宽度为25-30mm。
进一步的改进，所述横行头部与所述主体板部的夹角为75-80度。
进一步的改进，所述接骨板本体的周边采用高抛光低切迹的设计。
进一步的改进，所述接骨板本体的厚度为3-5mm。
本实用新型的有益效果如下：
本实用新型提供一种具有新结构的桡骨远端解剖型万向锁定可吸收接骨板，该桡骨远端解剖型万向锁定可吸收接骨板可以根据需要开设螺纹孔，使得固定的更加牢靠，且植入人体后可以自行降解;使用时，将接骨板本体与骨折部位的骨面相贴合，然后在接骨板本体上开设螺纹孔，以第一刻度线和第二刻度线为基线打孔，然后将接骨螺钉旋拧入螺纹孔内;该装置结构简单，使用方便，适于广泛推广使用。

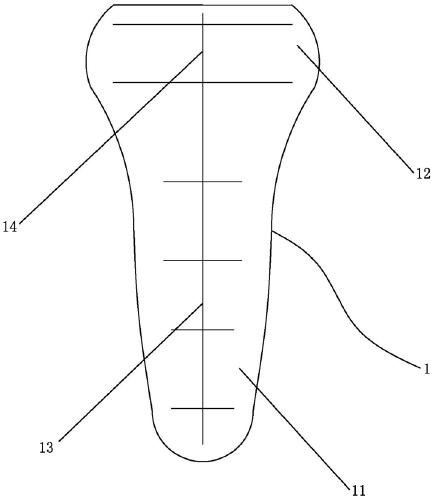

【附图】：
