授权专利
【实用新型】一种在体单向肠灌流吸收试验装置
专利号：CN201921997541.0
申请日：20191119
法律状态：授权
公开号：CN211374705U
授权公告日：2020-08-28
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种在体单向肠灌流吸收试验装置，属于试验装置技术领域，包括恒温循环水浴装置，包括容器，其侧壁设有第一出口水和第二进水口;蠕动泵放置平台，其上放置蠕动泵，蠕动泵输入端通过导管连接待恒温药液试管，输出端通过第三至第六管连接试验动物;接液装置，包括动物放置槽，动物放置槽第一侧壁上端设有第三至第六管槽，动物放置槽第二侧壁上端设有第七至第十管槽，动物放置槽侧壁设有第二进水口和第二出水口;动物放置槽第二侧壁侧下方的接液台，接液台上的接液试管架通过第七至第十管连接试验动物。本实用新型便于固定药液进液端和出液端位置，采用水浴方式维持试验动物的体温，减小试验误差，使试验结果更精确。
【技术领域】：
本实用新型属于试验装置技术领域，尤其涉及一种在体单向肠灌流吸收试验装置。
【实用新型内容】：
本实用新型为解决现有技术存在的问题而提出，其目的是提供一种便于固定药液进液端和出液端位置，减小试验误差的在体单向肠灌流吸收试验装置。
本实用新型的技术方案是：一种在体单向肠灌流吸收试验装置，包括恒温循环水浴装置、蠕动泵放置平台和接液装置，其中，

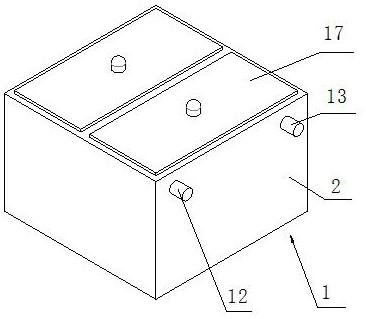

恒温循环水浴装置，用于提供恒温水，包括容器，所述容器侧壁设有连接第一管的第一出口水和连接第二管的第一进水口，所述恒温循环水浴装置通过第一管和第二管连接所述接液装置，所述容器的温水内设有待恒温药液试管架;

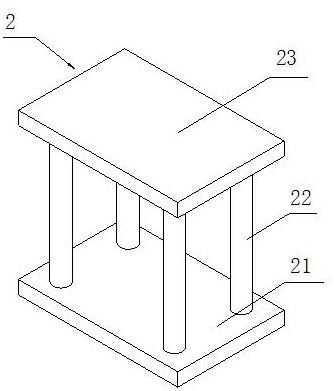

蠕动泵放置平台，蠕动泵放置平台上放置蠕动泵，所述蠕动泵输入端通过导管连接待恒温药液试管架上的待恒温药液试管，所述蠕动泵输出端通过第三至第六管连接所述接液装置上的试验动物;

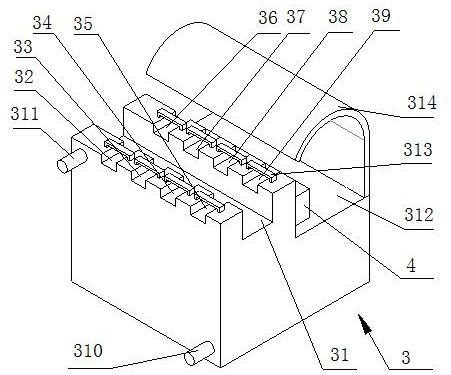

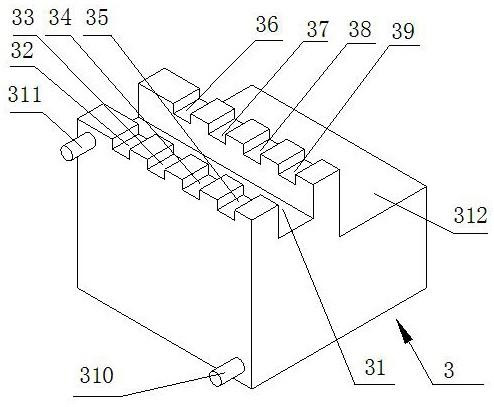

接液装置，包括动物放置槽，用于放置试验动物，所述动物放置槽第一侧壁上端设有用于放置第三管的第三管槽32、用于放置第四管的第四管槽、用于放置第五管的第五管槽和用于放置第六管的第六管槽，所述动物放置槽第二侧壁上端设有用于放置第七管的第七管槽、用于放置第八管的第八管槽、用于放置第九管的第九管槽和用于放置第十管的第十管槽，所述第三至第十管槽均沿所述动物放置槽宽度方向设置，所述动物放置槽侧壁设有连接第一管的第二进水口和连接第二管的第二出水口;所述动物放置槽第二侧壁侧下方的接液台，用于收集试验动物体内流出的液体，所述接液台上设有接液试管架，所述接液试管架通过第七至第十管连接所述试验动物。
所述容器下部设有电加热装置，所述容器内部设有鱼缸潜水泵。
所述第三至第十管槽上均设有管扣。
所述接液试管架包括单排接液架，所述单排接液架设有四个圆槽，每个圆槽用于放置一个离心管，四个所述离心管分别对应于所述第七至第十管。

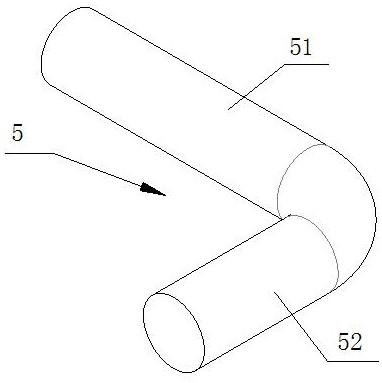

所述第七至第九管为第一弯软管，所述第七至第九管分别用于离心管连接试验动物的十二指肠或空肠或回肠，所述第一弯软管包括水平段软管和竖直段软管，所述水平段软管和竖直段软管的连接处为圆弧过渡;

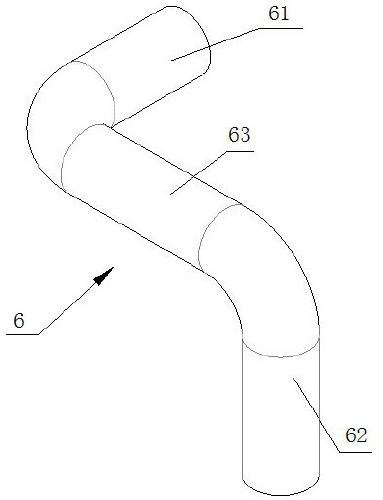

所述第十管为第二弯软管，用于离心管连接试验动物的结肠，所述第二弯软管包括互相垂直设置的第一段软管和第二段软管;垂直连接所述第一段软管与第二段软管端部的第三段软管，所述第三段软管与所述第一段软管与第二段软管连接处为圆弧过渡。
所述第一至第十管均采用避光材质。

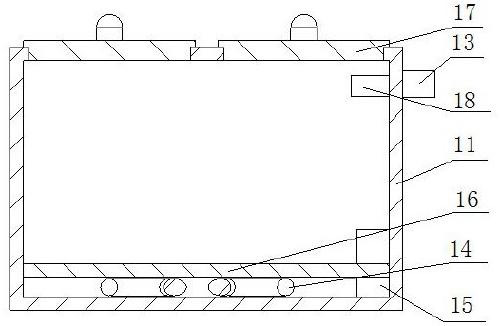

所述容器为水浴锅，所述电加热装置为电加热丝，所述电加热丝上方设有网格，所述水浴锅上端设有上盖。
所述接液台上方设有遮光盖。
本实用新型中，第三至第六管槽的设计固定了药液进液管的位置，第七至第十管槽的设计固定了药液出液管的位置，减少接液过程中第三至第十管软管位置移动而带来的试验误差;接液台设于动物放置槽侧下方，接液台上设置接液试管架，设计便于收集试验动物流出的药液;采用循环水浴的方式，在温热待恒温药液试管中药液的同时，为动物放置槽内的试验动物提供稳定的热量，准确维持动物体温;由于不采用日光灯供暖方式，本实用新型同时适用于见光易分解的药物的肠吸收研究，满足试验需求。

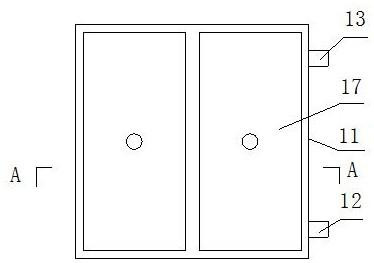

【附图】：
