授权专利
【实用新型】一种用于尸头复制准备工作的固定支架
专利号：CN202020683760.8
申请日：20200429
发明人：侯哲; 黄庆; 王森; 杨楠; 原静
法律状态：授权
公开号：CN211878858U
授权公告日：2020-11-06
交易方式：转让; 许可
【摘要】：
本实用新型涉标本制作设备技术领域，具体为一种用于尸头复制准备工作的固定支架，包括U形的底板，所述底板的前端铰接有支撑板，所述支撑板和底板底板前端设有升降杆圆弧状的升降杆，所述升降杆的圆弧的圆心在底板和支撑板的铰接点，所述支撑板中间设有葫芦状的通孔，所述支撑板上部设有标签，所述支撑板上左右均设有圆弧状的固定轨道，所述固定轨道上设有同圆心的弧状的固定框，所述固定轨道和固定框为两对，所述通孔下侧细窄处两侧均设有滑轨，所述滑轨上设有颈部支撑台，所述颈部支撑台上也设有一对固定轨道和固定框。本实用新型可在尸头复制的准备操作中的针对尸头进行固定。
【技术领域】：
本实用新型涉标本制作设备技术领域，具体为一种用于尸头复制准备工作的固定支架。
【实用新型内容】：
本实用新型的目的在于提供一种用于尸头复制准备工作的固定支架，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于尸头复制准备工作的固定支架，包括U形的底板，所述底板的前端铰接有支撑板，所述支撑板和底板底板前端设有升降杆圆弧状的升降杆，所述升降杆的圆弧的圆心在底板和支撑板的铰接点，所述支撑板中间设有葫芦状的通孔，所述支撑板上部设有标签，所述支撑板上左右均设有圆弧状的固定轨道，所述固定轨道上设有同圆心的弧状的固定框，所述固定轨道和固定框为两对，所述通孔下侧细窄处两侧均设有滑轨，所述滑轨上设有颈部支撑台，所述颈部支撑台上也设有一对固定轨道和固定框。
进一步的，所述六个固定框的下表面均设有两个气囊，所述固定框上均设有一个充气孔，所述充气孔通过固定框的内部通道连接至两个气囊，所述固定框的末端均设有锁头。
进一步的，所述颈部支撑台为一侧为圆角、另一侧为内凹圆弧的矩形板，所述颈部支撑台内侧设有和滑轨尺寸相配合的滑槽。
进一步的，所述固定轨道和固定框均为具有弹性形变余量的金属材质。
进一步的，所述底板底部设有防滑垫。
与现有技术相比，本实用新型的有益效果是： 本实用新型可有效固定尸头，方便后续的灌注操作;利用气囊和金属的弹性力固定，不会对尸头产生损坏;整体结构可抬起角度，方便操作，避免操作死角。

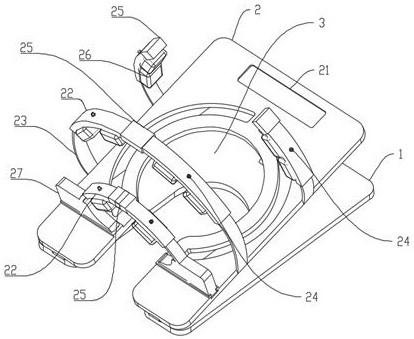

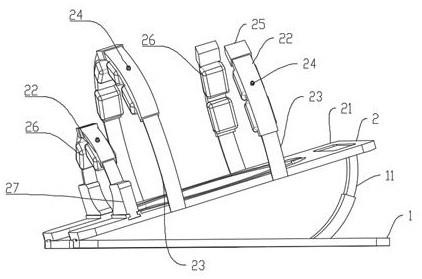

【附图】：
