授权专利
【实用新型】一种医院病房用护理装置
专利号：CN201920877048.9
申请日：20190612
发明人：李新萍; 张红芳; 成慧
法律状态：授权
公开号：CN210698205U
授权公告日：2020-06-09
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种医院病房用护理装置，包括盒体和固定块，所述盒体的一侧贯穿安装有电池盒，所述电池盒的开口处卡接有挡盖，所述盒体背离电池盒的一侧嵌入安装有开关，所述盒体的内部中间处固定有马达，所述固定块固定在盒体的下端面中间处，所述固定块的内部上端开设有内置槽，所述内置槽的中间处通过转轴转动安装有主动齿，所述内置槽的内部外侧环形阵列分布有辅助齿，且辅助齿与主动齿相啮合，所述固定块的下端面阵列开设有凹槽，所述凹槽内转动安装有转动块，所述转动块的下端阵列分布有乳胶囊。本实用新型具备方便患者自行护理和可有效根据患者姿势进行使用，便于操作的优点。
【技术领域】：
本实用新型涉及护理装置技术领域，具体为一种医院病房用护理装置。
【实用新型内容】：
本实用新型的目的在于提供一种医院病房用护理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种医院病房用护理装置，包括盒体和固定块，所述盒体的一侧贯穿安装有电池盒，所述电池盒的开口处卡接有挡盖，所述盒体背离电池盒的一侧嵌入安装有开关，所述盒体的内部中间处固定有马达，所述固定块固定在盒体的下端面中间处，所述固定块的内部上端开设有内置槽，所述内置槽的中间处通过转轴转动安装有主动齿，所述内置槽的内部外侧环形阵列分布有辅助齿，且辅助齿与主动齿相啮合，所述固定块的下端面阵列开设有凹槽，所述凹槽内转动安装有转动块，所述转动块的下端阵列分布有乳胶囊。
优选的，所述盒体的上端面中间处固定有绑带，所述绑带的位置与开关相适配。
优选的，所述盒体的横截面为正方形，所述固定块的横截面为圆形。
优选的，所述凹槽共设有四个，所述辅助齿共设有三个，且转动块与辅助齿和主动齿的转轴相连接。
优选的，所述马达的外侧固定有固定架，且固定架固定在盒体的内部上端中间处。
优选的，所述乳胶囊呈空心设计，且乳胶囊位于凹槽的外侧。
与现有技术相比，本实用新型的有益效果是：使用者打开挡盖，将干电池放入电池盒内提供电力，手部穿过绑带，手心握盒体，手背被绑带束缚，通过食指按压开关，马达启动，通过输出轴带动主动齿转动，主动齿带动啮合的三个辅助齿进行转动，通过辅助齿和主动齿的轴带动转动块进行转动，将本装置的乳胶囊轻微接触患者皮肤，转动的转动块带动乳胶囊按压患者的身体，增加舒适度，通过电动的方式进行按摩，使用方便，患者可自主进行使用，便于操作，且本装置体积小，可有效的与患者进行配合。

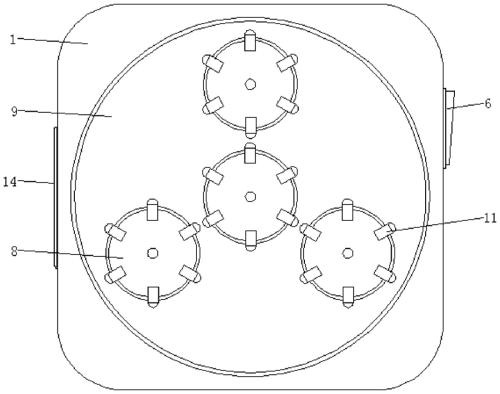

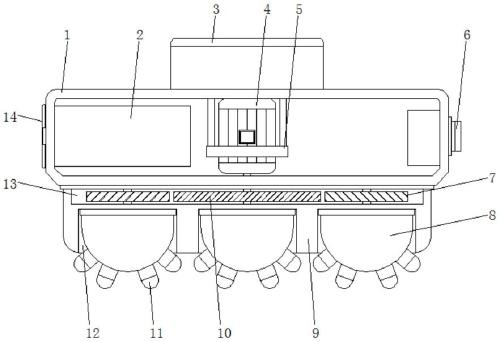

【附图】：
