【实用新型】一种压力传感器手臂固定包
专利号：CN201921709071.3
申请日：20191012
发明人：闫庆超
法律状态：授权
公开号：CN211066581U
授权公告日：2020-07-24
交易方式：转让; 许可
【摘要】：
本实用新型提供了一种压力传感器手臂固定包，涉及医疗器械技术领域，解决了现有技术中存在的压力传感器的固定不方便的技术问题。包括内侧部、外侧部和束缚带，所述内侧部和所述外侧部可翻转地连接，所述束缚带设置在所述内侧部上，所述束缚带为长度可调的带状结构，所述内侧部上设置有传感器固定结构，所述外侧部上设置有管线固定结构，所述内侧部和所述外侧部翻转对接时在所述内侧部和所述外侧部之间形成容纳空间，所述传感器固定部和所述管线固定部位于所述容纳空间内，所述束缚带位于所述容纳空间外。本实用新型用于中心静脉压测定时固定压力传感器，使压力传感器固定更加方便、可靠。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其是涉及一种压力传感器手臂固定包。
【实用新型内容】：
本实用新型的目的在于提供一种压力传感器手臂固定包，至少用于解决现有技术中存在的压力传感器的固定不方便的技术问题。本实用新型提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：
本实用新型提供的压力传感器手臂固定包，包括内侧部、外侧部和束缚带，所述内侧部和所述外侧部的可翻转地连接，
所述束缚带设置在所述内侧部上，所述束缚带为长度可调的带状结构，
所述内侧部上设置有传感器固定结构，所述外侧部上设置有管线固定结构，所述内侧部和所述外侧部通过翻转对接时在所述内侧部和所述外侧部之间形成容纳空间，所述传感器固定部和所述管线固定部位于所述容纳空间内，所述束缚带位于所述容纳空间外。
优选地，所述内侧部和所述外侧部之间通过第一连接结构进行可翻转地连接，所述第一连接结构与所述内侧部和所述外侧部的边缘连接，
所述第一连接结构为柔性结构。
优选地，所述内侧部和所述外侧部上还设置有第二连接结构，所述内侧部和所述外侧部对接时通过所述第二连接结构进行连接。
优选地，所述第二连接结构为与所述第一连接结构相对设置的连接绳或连接扣结构。
优选地，所述第二连接结构为设置在所述内侧部和所述外侧部边缘的拉链结构。
优选地，所述传感器固定结构包括设置在所述内侧部上的第一固定带，所述第一固定带两端固定在所述内侧部上，和/或，
所述管线固定结构包括设置在所述外侧部上的第二固定带，所述第二固定带的两端固定在所述外侧部上。
优选地，所述第一固定带和/或所述第二固定带设置有两个或多个。
优选地，所述第一固定带和/或所述第二固定带为具有弹性的带状结构。
优选地，所述束缚带为具有弹性的带状结构。
优选地，所述束缚带设置为两段结构，两段之间通过卡扣或魔术贴可拆卸连接。
本实用新型的有益效果为：通过束缚带可以方便的将传感器固定在手臂上，并且舒适度更好，避免对皮肤造成伤害。同时，固定包还可以固定与压力传感器连接的管路、线路等，从而可以使仪器整体更加规整、更加美观，也便于医护人员进行操作。

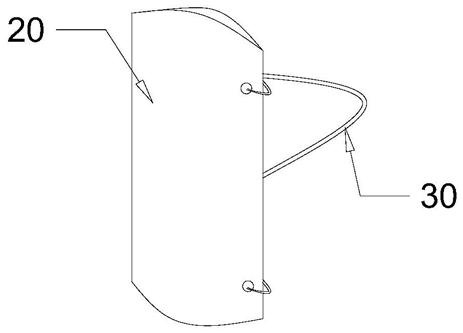

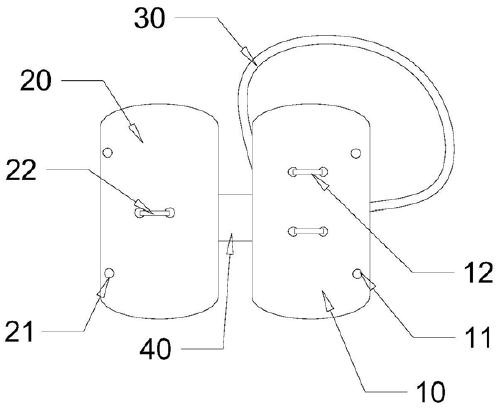

【附图】：
