授权专利
【实用新型】一种新型火针针具
专利号：CN201921846576.4
申请日：20191030
发明人：马海舰
法律状态：授权
公开号：CN211512670U
授权公告日：2020-09-18
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种新型火针针具，包括柱体状的针柄，其特征在于：所述针柄底端设有连接环，所述连接环底部可拆卸连接设有针身，所述针身底部设有散热结构，所述针身底端设有针头，所述连接环底端设有凹槽，所述凹槽内均匀设有凹凸纹路吻合线一，所述针身顶部均匀设有与凹凸纹路吻合线一配合的凹凸纹路吻合线二，所述连接环上套接设有配件环，所述配件环设有通槽，所述配件环侧壁均匀设有空心管，所述连接环侧壁设有外螺纹，所述通槽内壁设有与外螺纹配合的内螺纹，所述空心管底端可拆卸连接设有距离卡位器。本实用新型组装拆卸方便，使用时深度可控，更防滑而且便于散热。
【技术领域】：
本实用新型涉及针灸针具领域，具体是指一种新型火针针具。
【实用新型内容】：
本实用新型主要目的是解决现有技术的不足，提供一种新型火针针具，组装拆卸方便，使用时深度可控，更防滑而且便于散热。

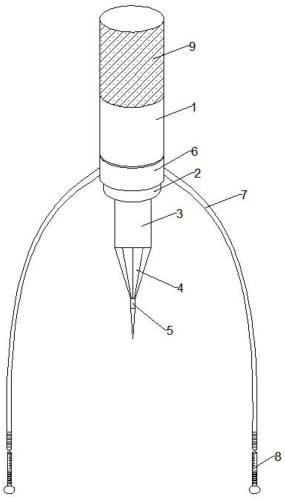

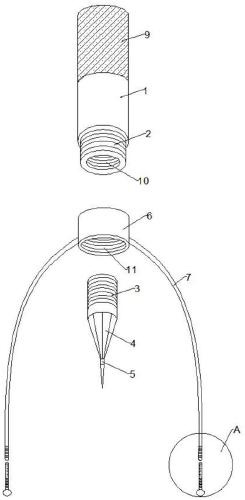

为解决上述技术问题，本实用新型提供的技术方案为：一种新型火针针具，包括柱体状的针柄，所述针柄底端设有连接环，所述连接环底部可拆卸连接设有针身，所述针身底部设有散热结构，所述针身底端设有针头，所述连接环底端设有凹槽，所述凹槽内均匀设有凹凸纹路吻合线一，所述针身顶部均匀设有与凹凸纹路吻合线一配合的凹凸纹路吻合线二，所述连接环上套接设有配件环，所述配件环设有通槽，所述配件环侧壁均匀设有空心管，所述连接环侧壁设有外螺纹，所述通槽内壁设有与外螺纹配合的内螺纹，所述空心管底端可拆卸连接设有距离卡位器。

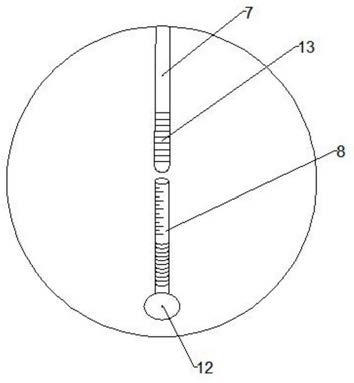

作为改进，所述距离卡位器底端设有圆形头，所述距离卡位器上设有刻度线和旋转纹路二。
作为改进，所述空心管底端设有与旋转纹路二相配合的旋转纹路一。
作为改进，所述散热结构为条幅状结构。
作为改进，所述针柄顶部设有防滑纹路。
本实用新型与现有技术相比的优点在于：可拆装活动的防滑火针针柄，针柄顶部可设置磨砂、颗粒、纹路等防滑设计，针根有多条幅散热结构，配件环和连接环衔接处有内螺纹和外螺纹两种结构，连接环和针身衔接处有凹凸纹路吻合线，具有带旋转组合安装结构的一体化针身，具有可拆装多爪样针刺深度的距离卡位器，多爪样调节器有旋转安装螺纹，距离卡位器上有刻度且有多颜色距离标识，具有旋转安装纹路及圆头结构。
【附图】：
