【实用新型】一种新型的桡动脉压迫止血器
专利号：CN201921694319.3
申请日：20191011
发明人：李霞
法律状态：授权
公开号：CN211094447U
授权公告日：2020-07-28
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种新型的桡动脉压迫止血器，包括扣带加压板和二号魔术贴，所述扣带加压板中左侧中间内部位置处套接有加压旋钮，所述加压旋钮下端位置处设置有加压胶带，所述加压胶带位于扣带加压板左侧下方位置处，所述扣带加压板左右两侧内部位置处套接有可拆式弹力绷带装置，将弹力绷带设置成可拆式弹力绷带装置，在进行安装且固定弹力绷带左侧穿过扣带加压板的固定扣孔的时候，就可以通过金属固定框与旋转卡锁装置进行旋转锁死工作，就使得可拆式弹力绷带装置与扣带加压板固定连接，而在整个安装过程中，工作人员就会发现安装可拆式弹力绷带装置非常方便，这样就提高了安装效率。
【技术领域】：
本实用新型属于桡动脉压迫止血器相关技术领域，具体涉及一种新型的桡动脉压迫止血器。
【实用新型内容】：
本实用新型的目的在于提供一种新型的桡动脉压迫止血器，以解决上述背景技术中提出的降低了安装效率问题。

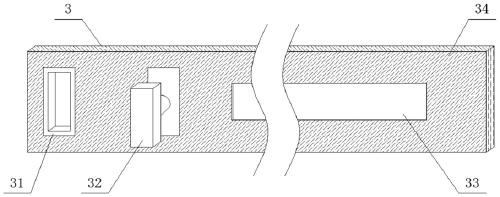

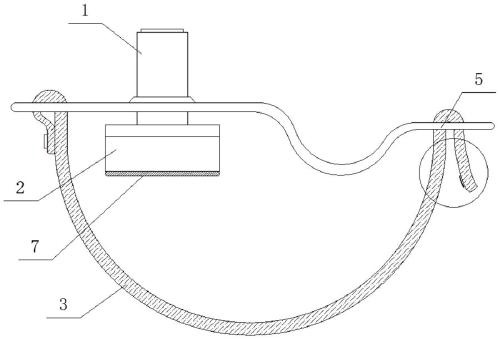

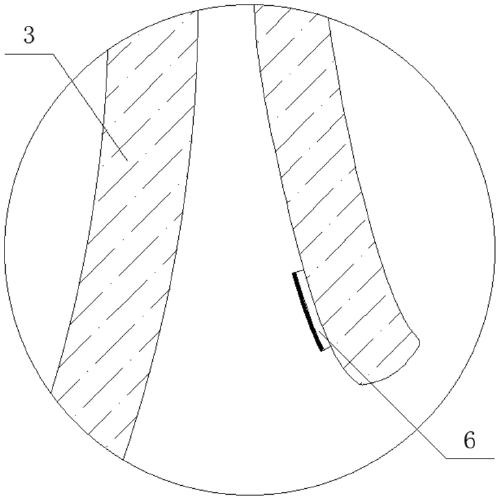

为实现上述目的，本实用新型提供如下技术方案：一种新型的桡动脉压迫止血器，包括扣带加压板和二号魔术贴，所述扣带加压板中左侧中间内部位置处套接有加压旋钮，所述加压旋钮下端位置处设置有加压胶带，所述加压胶带的下方设置有凝胶层，所述加压胶带位于扣带加压板左侧下方位置处，所述扣带加压板左右两侧内部位置处套接有可拆式弹力绷带装置，所述可拆式弹力绷带装置包括金属固定框、旋转卡锁装置、固定槽和固定弹力绷带，所述固定弹力绷带左侧中间内部位置处设置有金属固定框，所述固定弹力绷带左侧外端位置处设置有旋转卡锁装置，所述旋转卡锁装置位于金属固定框右侧位置处，所述固定弹力绷带外端中间内部位置处设置有固定槽，所述可拆式弹力绷带装置外端中间内部位置处设置有一号魔术贴，所述可拆式弹力绷带装置右侧外端位置处设置有二号魔术贴。
优选的，所述扣带加压板厚度设置为五毫米，所述扣带加压板左右两侧内部位置处设置有固定扣孔，所述扣带加压板外壁位置处设置有防氧化涂层，所述扣带加压板中左侧中间内部位置处设置有固定孔。
优选的，所述加压旋钮由螺纹加压杆和内螺纹旋转套柱，且螺纹加压杆套接在内螺纹旋转套柱内部位置处，所述加压旋钮通过螺纹加压杆与加压胶带固定连接。
优选的，所述加压胶带由加压连接块、压迫胶带和轴承组成，且轴承位于加压连接块上端中间内部位置处，而压迫胶带位于加压连接块下端位置处，所述加压胶带长度、宽度和高度分别设置为三厘米、两厘米和一厘米。
优选的，所述一号魔术贴长度设置为五厘米，所述一号魔术贴通过缝纫技术与可拆式弹力绷带装置固定连接。
优选的，所述二号魔术贴长度设置为两厘米，所述二号魔术贴通过缝纫技术与可拆式弹力绷带装置固定连接。
与现有技术相比，本实用新型提供了一种新型的桡动脉压迫止血器，具备以下有益效果：
1、本实用新型将弹力绷带设置成可拆式弹力绷带装置，在进行安装且固定弹力绷带左侧穿过扣带加压板的固定扣孔的时候，就可以通过金属固定框与旋转卡锁装置进行旋转锁死工作，就使得可拆式弹力绷带装置与扣带加压板固定连接，而在整个安装过程中，工作人员就会发现安装可拆式弹力绷带装置非常方便，这样就提高了安装效率。
2、本实用新型安装有可拆式弹力绷带装置，工作人员先将固定弹力绷带左端穿过扣带加压板左侧的固定扣孔，并且使得固定弹力绷带与扣带加压板左侧的固定扣孔套接，当金属固定框与旋转卡锁装置对齐之后，将旋转卡锁装置插入金属固定框内部，然后再通过旋转卡锁装置的旋转，使得旋转卡锁装置与金属固定框进行旋转锁死工作，从而使得可拆式弹力绷带装置与扣带加压板固定连接，这样就方便了工作人员进行安装工作，提高安装效率。
【附图】：
