授权专利
【实用新型】一种水银泄漏回收装置
专利号：CN202020149283.7
申请日：20200205
发明人：闫海超
法律状态：授权
公开号：CN211883605U
授权公告日：2020-11-10
交易方式：转让; 许可
【摘要】：
本实用新型涉及一种水银泄漏回收装置，用于含有水银医疗设备在水银泄漏时，进行水银回收。该装置是由水银回收箱、载硫活性炭过滤网、吸尘器主机这三大部分组成的，采用电动负压装置产生负压，可以将泄漏的水银珠及时吸入回收箱中。当医护人员、试验等人员，操作体温计、血压计或含有水银的器具被意外打碎后，泄漏的水银珠蒸发到空气中会危害人体健康。本回收装置能够快速、便捷、有效地将水银珠进行回收，减少环境污染、避免水银中毒，并且在回收过程中对水银蒸发的气体进行过滤处理。
【技术领域】：
本实用新型涉及医用器具技术领域，具体涉及一种水银泄漏回收装置，用于医疗设备、测试设备在水银泄漏情况下的水银收集装置，尤其是医用水银体温计、水银血压计使用过程中意外摔碎情况下，对泄漏的水银珠进行吸引收集，防止水银蒸发到空气中危害人体健康。
【实用新型内容】：
本实用新型提供一种方便快捷、容易操作的医用水银泄漏回收装置。
该水银泄漏回收装置，可实现水银快速回收，使用简单、易操作，回收快速，提高工作效率，减轻环境污染，减少水银中毒。
本发明提供的技术方案如下：

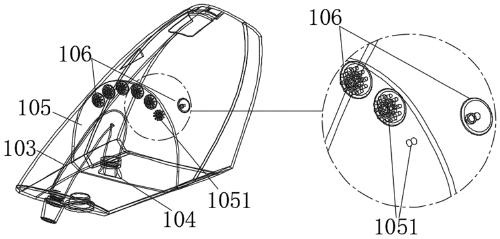

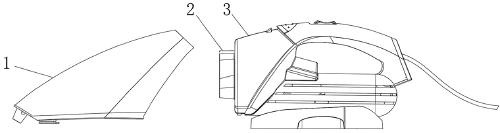

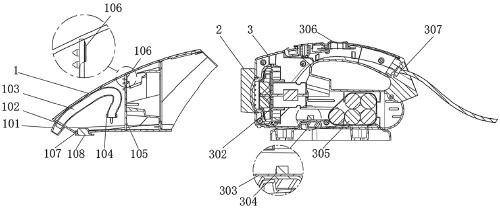

一种水银泄漏回收装置，是由水银回收箱、载硫活性炭过滤网、吸尘器主机这三大部分组成，所述的水银回收箱是由吸嘴、异物隔离网、进气管、进气管单向阀、水箱隔板、排气单向阀片、排水孔、排水孔塞、清水组成的，所述的吸尘器主机是由叶轮、高速无刷电机、控制主板、三轴倾角传感器、锂电池、控制开关、电源线及插座组成的;其特征在于：所述的水银回收箱中，吸嘴后部设置有异物隔离网，与进气管串联，进气管末端安装有进气管单向阀，水箱隔板上方设置有多个排气孔，排气单向阀片安装在隔板排气孔背面并且贴合，底部设置有排水孔与排水孔塞，清水在水银回收箱中贮存，水箱隔板对清水起到隔离作用;所述的载硫活性炭过滤网在水银回收箱与吸尘器主机之间，并在吸尘器叶轮前端贴紧密封接触;所述的吸尘器主机叶轮安装在高速无刷电机轴杆顶端，由控制主板控制高速无刷电机的转速，三轴倾角传感器安装在控制主板表面，锂电池与控制主板、控制开关连接，电源线及插座设置在吸尘器主机尾部。
进一步，所述的吸嘴为锥形，吸嘴可以拆卸，可以更换不同尺寸的吸嘴。
进一步，所述的水银回收箱可以与吸尘器主机分离拆卸。
进一步，所述的吸尘器主机控制开关可对高速无刷电机进行调速。

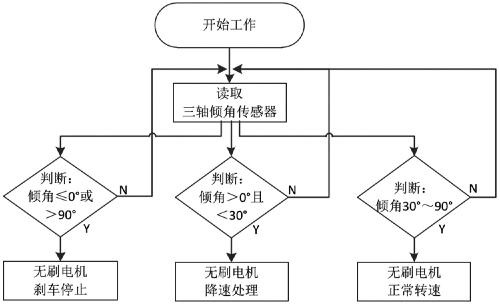

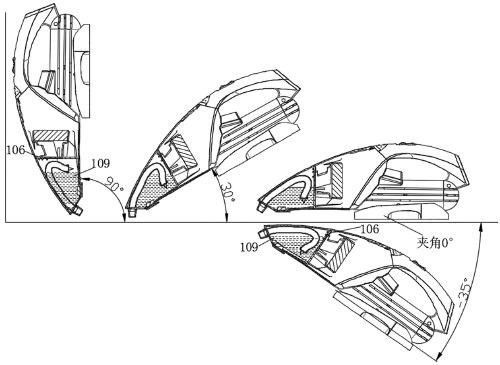

进一步，所述的吸尘器主机控制主板对三轴倾角传感器实时的倾斜角度进行读取，并根据角度控制高速无刷电机的转速与刹车。
本实用新型的有益效果。
(1)医护人员、试验等人员，操作体温计、血压计或含有水银的器具被意外打碎后，泄漏的水银珠蒸发到空气中会危害人体健康，本回收装置能够快速、有效地将水银珠进行回收，减少环境污染、避免水银中毒，并且在回收过程中对水银蒸发的气体进行过滤处理。
(2)采用电动负压装置产生负压，可以将外漏的水银及时吸入回收箱中。
(3)操作方便简单、易学，单手即可完成操作，可减轻护士的工作量。
(4)便携式设计，内置充电锂电池，可以摆脱电源线的束缚，更灵活操作。
【附图】：
