【实用新型】关节活动度电子测量器
专利号：CN201921598304.7
申请日：20190924
发明人：王琪; 张春晖; 高丽; 张亚奎; 武昭晖; 宋治生; 王齐鑫
法律状态：授权
公开号：CN211355485U
授权公告日：2020-08-28
交易方式：转让; 许可
【摘要】：
本实用新型提供了一种关节活动度电子测量器，涉及医疗器械技术领域，解决了采用量角尺测量关节活动度时测试效率相对较低、测量误差相对较大的的技术问题。该装置包括检测单元及固定板，其中，检测单元为水平仪，检测单元与固定板相连接，固定板上设置有绑带，绑带能将固定板固定在人体的关节处;或者，固定板上设置有穿戴套件，穿戴套件为筒型结构，穿戴套件能套设在人体关节上;或者，固定板上设置有吸盘或不干胶，固定板通过吸盘或不干胶附着在人体关节处。本实用新型用于测量关节活动度。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其是涉及一种关节活动度电子测量器。
【实用新型内容】：
本实用新型的目的在于提供一种关节活动度电子测量器，以解决现有技术中存在的采用量角尺测量关节活动度测试效率相对较低、测量误差相对较大的的技术问题，本实用新型提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：
本实用新型提供的一种关节活动度电子测量器，包括检测单元及固定板，其中，检测单元为水平仪，检测单元与固定板相连接，固定板上设置有绑带，绑带能将固定板固定在人体的关节处;或者，固定板上设置有穿戴套件，穿戴套件为筒型结构，穿戴套件能套设在人体关节上;或者，固定板上设置有吸盘或不干胶，固定板通过吸盘或不干胶附着在人体关节处。
可选地或优选地，固定板背离检测单元的一侧为平面或者为弧面结构。

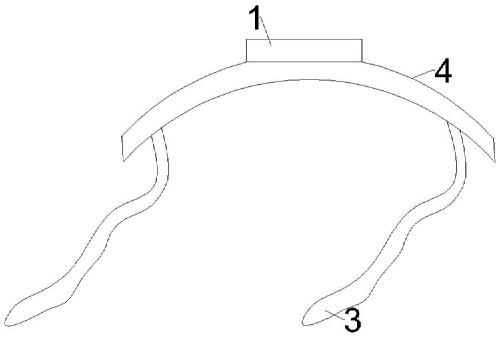

可选地或优选地，固定板上设置有两个安装孔，绑带包括第一绑带和第二绑带，第一绑带和第二绑带分别与对应的安装孔相连接，第一绑带和第二绑带通过魔术贴相连接或日字扣相连接。
可选地或优选地，第一绑带以及第二绑带的端部设置有日字扣，第一绑带远离其上日字扣的一端穿过安装孔且日字扣用以限制第一绑带的另一端穿过安装孔。
可选地或优选地，固定板与人体相接触的一侧设置有吸盘或不干胶。

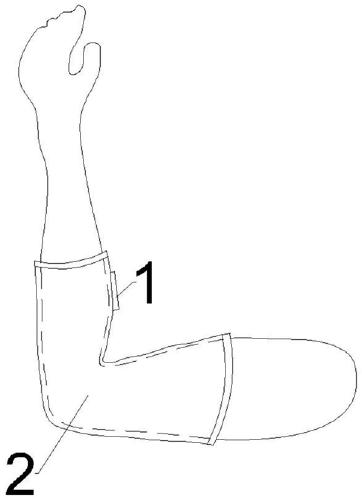

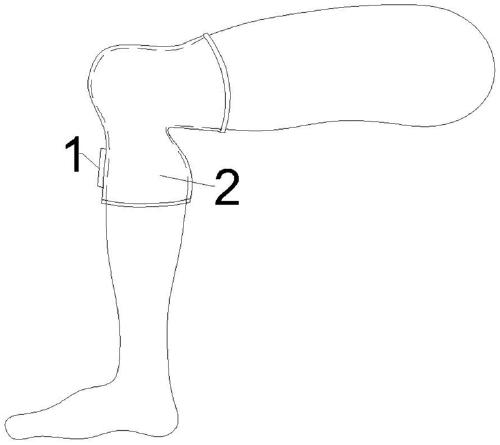

可选地或优选地，穿戴套件为双层套筒结构，固定板夹设在双层套筒结构之间，检测单元设置于双层套筒结构之间或检测单元部分裸露于穿戴套件2外部。
可选地或优选地，穿戴套件以及绑带为弹性材料制成。
可选地或优选地，固定板采用乳胶或硅胶材质制成。
可选地或优选地，穿戴套件为一体式设计。
可选地或优选地，检测单元与固定板螺钉连接;固定板为正方形结构。
本实用新型提供的一种关节活动度电子测量器，以电子仪器水平仪为关节活动度检测单元，本方案使用的水平仪为电子测量器具，电子测量器具相比量角尺，其测量效率相对较高、测量误差相对较小;采用电子测量器具使得测量器更加小巧方便携带。
本实用新型优选技术方案至少还可以产生如下技术效果：本方案将检测单元与固定板相连接，固定板上设置有绑带或穿戴套件，通过绑带或穿戴套件能将固定板固定在人体的关节处，使得关节活动度测量器成为一种可穿戴的测量器具，病人在测量时，不需要侧卧在检测台上测量，操作过程更加便捷。
【附图】：
