授权专利
【实用新型】显示天数的装置
专利号：CN201921897783.2
申请日：20191105
发明人：张小利
法律状态：授权
公开号：CN211156994U
授权公告日：2020-08-04
交易方式：转让; 许可
【摘要】：
本申请公开了一种显示天数的装置，包括底板、指针、机芯和底壳;底板和底壳相对设置;底板远离底壳的一侧包括渐变色显示条，渐变色显示条分为多个不同颜色的区域;指针沿顺时针方向转动，指针一端位于底板远离底壳一侧的中心线上、与底板可转动连接，另一端在底壳所在平面的正投影与渐变显示条在在底壳所在平面的正投影重合，指针24小时偏转渐变色显示条中的一个区域，指针在渐变色显示条中每个区域偏转角度相同;机芯位于底板和底壳之间，控制指针在渐变色显示条有规律的运转。本实用新型公开的显示天数的装置可以通过指针所指向底板渐变色显示条不同的区域判断护理仪器的使用天数，减轻医护人员的工作量。
【技术领域】：
本实用新型属于医疗用品技术领域，本实用新型为显示天数的装置。
【实用新型内容】：
本实用新型的目的是提供一种显示天数的装置，按天数计时，可以直观了解每位患者使用护理仪器的天数，无需医护人员进行大量的时间记录，减轻医护人员的工作量。
技术方案如下：一种显示天数的装置，包括底板、指针、机芯和底壳;
所述底板和所述底壳相对设置;
所述底板远离所述底壳的一侧包括渐变色显示条，所述渐变色显示条的中心线在所述底壳所在平面的正投影与所述底板的中心线在所述底壳所在平面的正投影重合;
所述渐变色显示条分为多个不同颜色的区域;
所述指针沿顺时针方向转动，所述指针一端位于所述底板远离所述底壳一侧的中心线上、与所述底板可转动连接，另一端在所述底壳所在平面的正投影与所述渐变显示条在在所述底壳所在平面的正投影重合，所述指针24小时偏转所述渐变色显示条中的一个区域，所述指针在所述渐变色显示条中每个区域偏转角度相同;
所述机芯位于所述底板和所述底壳之间，控制指针在所述渐变色显示条有规律的运转。
优选的，还包括复位按钮，所述复位按钮位于所述底壳的侧边，控制指针恢复初始位置。
优选的，所述渐变色显示条均分为七个不同颜色的区域。
优选的，所述渐变色显示条的形状为拱形。
优选的，所述底壳远离所述底板的一面设有粘接部。
优选的，所述底壳远离所述底板的一面设有夹合部。
优选的，所述底壳远离所述底板的一面设有挂套。
优选的，还包括透明外壳，所述透明外壳与所述底板相对设置，所述底板夹设于所述透明外壳和底壳之间。
优选的，所述渐变色显示条中的区域沿所述指针转动方向依次设有有序标号。
优选的，所述透明外壳包括书写部，所述书写部在所述底壳所在平面的正投影与所述指针和所述渐变色显示条在所述底壳所在平面的正投影不重叠。
与现有实用新型相比，本实用新型提供的显示天数的装置，有如下有益效果：
本实用新型公开的显示天数的装置具有渐变色显示条和指针，可以通过指针所指向底板渐变色显示条不同的区域判断护理仪器的使用天数，无需医护人员进行时间记录，减轻医护人员的工作量。

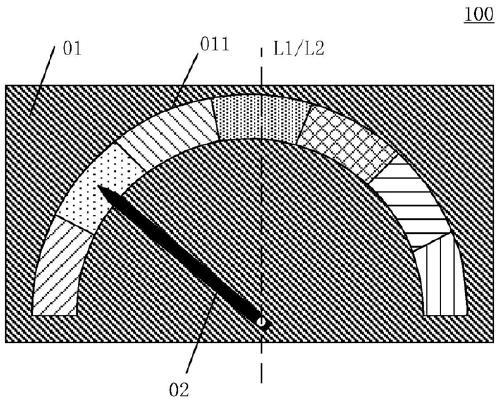

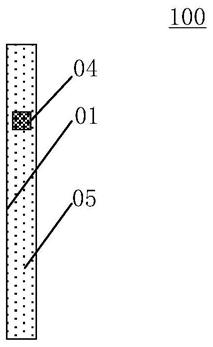

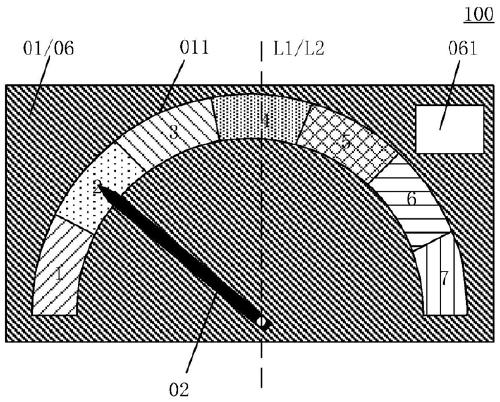

【附图】：
