【实用新型】一种普外科手术用牵开器
专利号：CN201921432590.X
申请日：20190830
发明人：冯章东; 于鹏程
法律状态：授权
公开号：CN211749782U
授权公告日：2020-10-27
交易方式：转让; 许可
【摘要】：
本实用新型提供一种普外科手术用牵开器。所述普外科手术用牵开器包括间距调节、缓冲结构和弯钩调节结构，所述缓冲结构包括竖杆、矩形框、长杆、第一滑块、弹簧、第一摆杆和第一销轴，竖杆的下端连接矩形框，矩形框内部滑动连接两个对称设置的第一滑块，第一滑块通过弹簧与矩形框相邻侧壁连接，长杆顶端通过两个对称设置的第一摆杆与第一滑块连接，第一摆杆的一端通过第一销轴与第一滑块转动连接。本实用新型提供的普外科手术用牵开器具有通过缓冲结构能够让医生长时间操作，能够对水平方向和垂直方向产生不稳定力得到缓冲，使得弯钩接触脱落可能性降低，保证了使用安全性的优点。
【技术领域】：
本实用新型涉及牵开器技术领域，尤其涉及一种普外科手术用牵开器。
【实用新型内容】：
本实用新型是提供一种通过缓冲结构能够让医生长时间操作，能够对水平方向和垂直方向产生不稳定力得到缓冲，使得弯钩接触脱落可能性降低，保证了使用安全性的普外科手术用牵开器。
本实用新型提供的普外科手术用牵开器包括：缓冲结构，所述缓冲结构包括竖杆、矩形框、长杆、第一滑块、弹簧、第一摆杆和第一销轴，竖杆的下端连接矩形框，矩形框内部滑动连接两个对称设置的第一滑块，第一滑块通过弹簧与矩形框相邻侧壁连接，长杆顶端通过两个对称设置的第一摆杆与第一滑块连接，第一摆杆的一端通过第一销轴与第一滑块转动连接，第一摆杆的另一端通过第一销轴与长杆转动连接;间距调节结构，所述间距调节结构连接于缓冲结构;弯钩调节结构，所述弯钩调节结构连接于缓冲结构。
优选的，所述间距调节结构包括旋转块、长条框、U形杆、滑动凸块和丝杆，长条框内部滑动连接两个对称设置滑动凸块，长条框一侧壁转动连接丝杆，丝杆另一端贯穿长条框另一侧壁并且连接旋转块，滑动凸块内部设有与丝杆相匹配的螺纹孔，两个螺纹孔螺纹方向相反，滑动凸块底部与竖杆的顶部连接。
优选的，所述长条框顶部两侧壁转动连接U形杆。
优选的，所述长条框的前侧壁刻有刻度线，竖杆顶端外侧壁连接指针。
优选的，所述弯钩调节结构包括第二摆杆、连接杆、弯钩、滑槽、锁紧螺栓、第二销轴、旋转轴和第二滑块，长杆外侧壁设有滑槽，滑槽的内部划得来连接第二滑块，长杆的底端通过第二销轴转动连接弯钩，弯钩内侧壁连接连接杆，连接杆通过第二销轴转动连接第二摆杆，第二摆杆的另一端通过第二销轴与第二滑块转动连接，第二滑块外侧面内部螺纹连接锁紧螺栓。
优选的，所述旋转块外侧壁安装有第一防滑套，锁紧螺栓外侧壁安装有第二防滑套。
与相关技术相比较，本实用新型提供的普外科手术用牵开器具有如下有益效果：
本实用新型提供普外科手术用牵开器，通过缓冲结构能够让医生长时间操作，能够对水平方向和垂直方向产生不稳定力得到缓冲，使得弯钩接触脱落可能性降低，保证了使用安全性，且不需要人力一直撑开其牵开器，操作过程省时省力，且弯钩能够调节角度，与撑开口处能够更好贴合，降低脱落可能性。

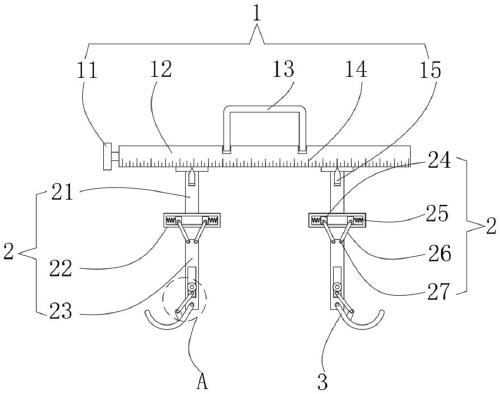

【附图】：
