【实用新型】一种静脉穿刺皮肤固定器
专利号：CN201921822887.7
申请日：20191028
发明人：赵月华
法律状态：授权
公开号：CN211611136U
授权公告日：2020-10-02
交易方式：转让; 许可
【摘要】：
本实用新型涉及静脉穿刺技术领域，具体地说，涉及一种静脉穿刺皮肤固定器，包括无纺布，无纺布的正面表面纵向开设有若干条形的凹槽，凹槽的内部设置有防滑条，防滑条的尺寸与凹槽的尺寸相适配，能够卡在凹槽内部，无纺布的背面两端分别紧密粘接有条形结构的刺面魔术贴和毛面魔术贴，无纺布的两侧边对称设置有边条，边条为长条形结构，边条的底面能够将防滑条的两端部位压紧在无纺布的表面;防滑条包括长条形结构的固定条，固定条的侧面与凹槽的内壁紧密粘接。本实用新型的设计能够将胳膊进行绑定固定，便于进行穿刺操作，通过防滑条配合无纺布能够将皮肤进一步绷紧，使得血管固定不会因为患者皮肤松动造成偏移，提高穿刺效果。
【技术领域】：
本实用新型涉及静脉穿刺技术领域，具体地说，涉及一种静脉穿刺皮肤固定器。
【实用新型内容】：
本实用新型的目的在于提供一种静脉穿刺皮肤固定器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供了一种静脉穿刺皮肤固定器，包括无纺布，所述无纺布的正面表面纵向开设有若干条形的凹槽，所述凹槽的内部设置有防滑条，所述防滑条的尺寸与凹槽的尺寸相适配，能够卡在凹槽内部，所述无纺布的背面两端分别紧密粘接有条形结构的刺面魔术贴和毛面魔术贴，所述无纺布的两侧边对称设置有边条，所述边条为长条形结构，所述边条的底面能够将防滑条的两端部位压紧在无纺布的表面;所述防滑条包括长条形结构的固定条，所述固定条的侧面与凹槽的内壁紧密粘接，所述固定条的顶部紧密粘接有垫条，所述垫条的顶部表面紧密粘接有若干防滑片，所述固定条的底面开设有固定槽，所述固定槽的内部设置有缓冲条，所述缓冲条的顶部与固定槽的内壁紧密粘接。
作为优选，所述无纺布为矩形结构。
作为优选，所述凹槽在无纺布的表面依次平行等间距排列。
作为优选，所述无纺布能够卷曲使得所述刺面魔术贴和毛面魔术贴紧密粘接。
作为优选，所述防滑片为矩形结构且依次等间距排列。
作为优选，所述缓冲条的厚度小于固定槽的深度。
作为优选，所述边条的底面与无纺布的正面侧边紧密粘接。
与现有技术相比，本实用新型的有益效果：
1、该静脉穿刺皮肤固定器能够将胳膊进行绑定固定，便于进行穿刺操作。
2、该静脉穿刺皮肤固定器中，通过防滑条配合无纺布能够将皮肤进一步绷紧，使得血管固定不会因为患者皮肤松动造成偏移，提高穿刺效果。

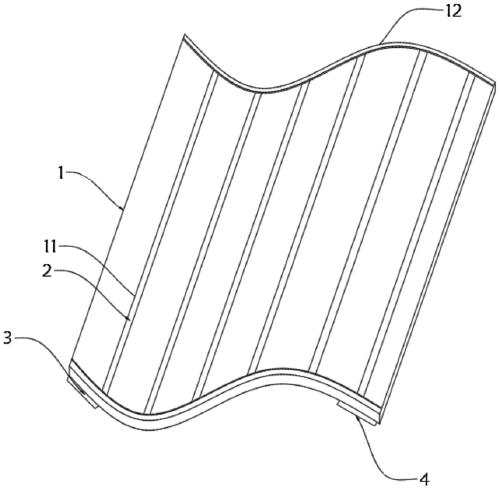

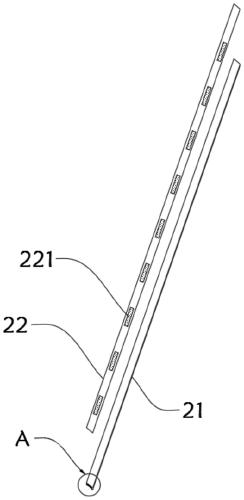

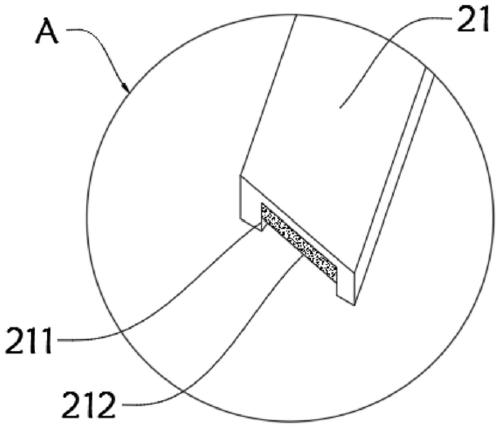

【附图】：
