【实用新型】一种甲状腺癌基因检测试剂盒
专利号：CN201921104499.5
申请日：20190715
发明人：付颖
法律状态：授权
公开号：CN210261764U
授权公告日：2020-04-07
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种甲状腺癌基因检测试剂盒，包括：机体、隔板、试剂存储舱、合页和上盖板，机体内底部设置有压缩机，压缩机在左侧设置有进风管，机体内部中部设置有交换器，交换器左侧与压缩机通过管路连通，交换器右侧设置有出风口，出风口右上角穿过隔板，试剂存储舱内部四周均匀设置有若干缓冲块，试剂存储舱内部设置有若干分布均匀的放置卡槽, 放置卡槽内部卡接有试剂存储块。本实用新型通过压缩机和交换器对进风管进入的空气进行制冷，避免因为温度过高造成试剂活性收到影响，从而影响测试结果，便于将试剂存储块从放置卡槽内部取出，其中试剂存储块位置呈倾斜交错分布，便于对不同样本的放置卡槽进行的存放和查找，提升效率。
【技术领域】：
本实用新型涉及试验设备技术领域，尤其涉及一种甲状腺癌基因检测试剂盒。
【实用新型内容】：
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种甲状腺癌基因检测试剂盒。
为了实现上述目的，本实用新型采用了如下技术方案，
一种甲状腺癌基因检测试剂盒，包括：机体、隔板、试剂存储舱、试剂存储块、合页和上盖板，所述机体右上角设置有合页,合页外侧转动安装有上盖板,上盖板上端设置有把手,把手表面设置有塑料材料的防滑凸起，便于把持，所述机体内中部设置有隔板，机体内底部设置有压缩机，压缩机在左侧设置有进风管，进风管穿过机体左侧与外部连通，所述机体内部中部设置有交换器，交换器左侧与压缩机通过管路连通，所述交换器右侧设置有出风口，出风口右上角穿过隔板，通过压缩机和交换器对进风管进入的空气进行制冷，通过出风口将冷气进入到隔板上方的机体内，保证测试剂在低温环境下进行运输以及周转，避免因为温度过高造成试剂活性收到影响，从而影响测试结果;
所述隔板上方设置有若干分布均匀的缓冲块，缓冲块上端固定安装有试剂存储舱，缓冲块内部设置有弹簧块，通过缓冲块将试剂存储舱的轴向震动以及冲击进行缓冲吸震，减少对于试剂的冲击，提升运输质量，所述试剂存储舱内部四周均匀设置有若干缓冲块，用于吸收对于水平面方向的震动和冲击，所述试剂存储舱内部设置有若干分布均匀的放置卡槽,放置卡槽内部卡接有试剂存储块,试剂存储块内部设置填充有需要运输的甲状腺癌基因检测试剂，所述放置卡槽内部两侧为橡胶材质的卡块，可以进行变形，便于试剂存储块的安装，试剂存储块上端设置有试剂拉杆,试剂拉杆外侧设置有防滑把手，便于将试剂存储块从放置卡槽内部取出，其中试剂存储块位置呈倾斜交错分布，便于对不同样本的放置卡槽进行的存放和查找，提升效率。
优选地，机体底部设置有两组车轮,车轮采用一组万向轮和一组定向轮的组合，在保证良好转向的同时，避免不受控制，通过车轮的设计，可以便于设备进行移动，具有良好的实用性。
优选地，所述机体采用复合材料，外部设置有为不锈钢板，不锈钢具有良好的耐腐蚀能力和力学强度，提升抗冲击能力，机体内部采用发泡材料，发泡层具有良好的保温性能，减少机体内部温度的散失。
优选地，所述试剂存储舱中部设置有量取舱,量取舱内部均匀设置有量取槽,量取槽中部设置有量杯，通过量杯对试剂存储块内部的试剂进行初步的量取和观察，便于进行初步的观察和分筛，提升分选和提取的效率。
与现有技术相比，本实用新型的有益效果为：通过压缩机和交换器对进风管进入的空气进行制冷，通过出风口将冷气进入到隔板上方的机体内，保证测试剂在低温环境下进行运输以及周转，避免因为温度过高造成试剂活性收到影响，从而影响测试结果;通过试剂存储舱底部和四周设置的缓冲块，缓冲块将试剂存储舱的轴向震动以及冲击进行缓冲吸震，减少对于试剂的冲击，提升运输质量，用于吸收对于水平面方向的震动和冲击;便于将试剂存储块从放置卡槽内部取出，其中试剂存储块位置呈倾斜交错分布，便于对不同样本的放置卡槽进行的存放和查找，提升效率，通过量杯对试剂存储块内部的试剂进行初步的量取和观察，便于进行初步的观察和分筛，提升分选和提取的效率。

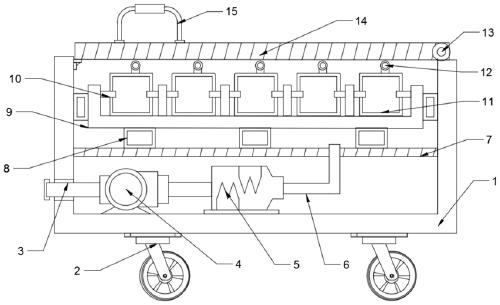

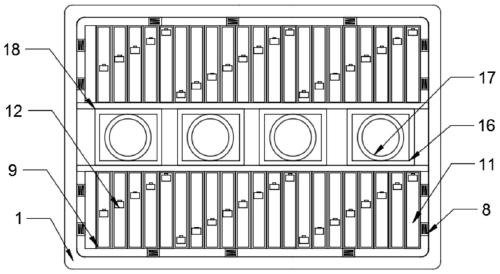

【附图】：
