【实用新型】一种换药护理桌
专利号：CN201920554247.6
申请日：20190422
发明人：刘宝芝
法律状态：授权
公开号：CN209916518U
授权公告日：2020-01-10
交易方式：转让; 许可
【摘要】：
一种换药护理桌，涉及医用设备技术领域，所述换药护理桌包括桌体，所述桌体顶部设置有凹槽，所述凹槽内设置有限位筒，所述限位筒具有容置腔，所述限位筒至少其中一端具有与所述容置腔连通的开口，所述限位筒能够相对所述桌体转动，所述限位筒的侧壁设置有与所述容置腔连通的操作口。限位筒能够限定患者肢体的位置，使得患者无需耗力即可保证肢体处于适于换药的位置，医护人员可以通过转动限位筒调整患者的肢体角度，以便于换药操作。使用本申请提供的换药护理桌，便于医患配合进行换药操作，操作方便，舒适度高，换药效率高。
【技术领域】：
本实用新型涉及医用设备领域，具体而言，涉及一种换药护理桌。
【实用新型内容】：
本实用新型的目的在于提供一种换药护理桌，其能够提高在换药过程中患者舒适度，操作方便，便于将患者肢体固定于某一设定角度，便于换药，使得换药效率有所提高。
本实用新型的实施例是这样实现的：

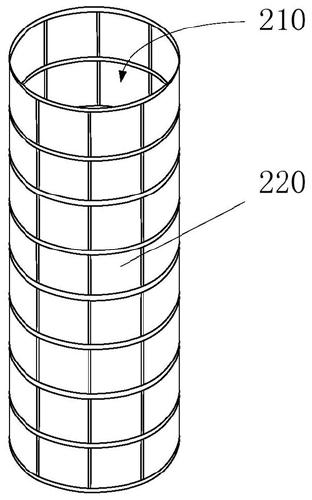

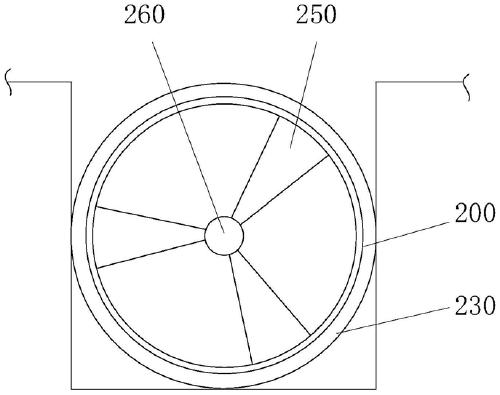

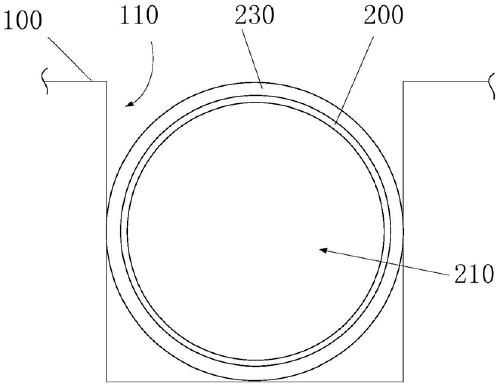

一种换药护理桌，其包括桌体，所述桌体顶部设置有凹槽，所述凹槽内设置有限位筒，所述限位筒具有容置腔，所述限位筒至少其中一端具有与所述容置腔连通的开口，所述限位筒能够相对所述桌体转动，所述限位筒的侧壁设置有与所述容置腔连通的操作口。

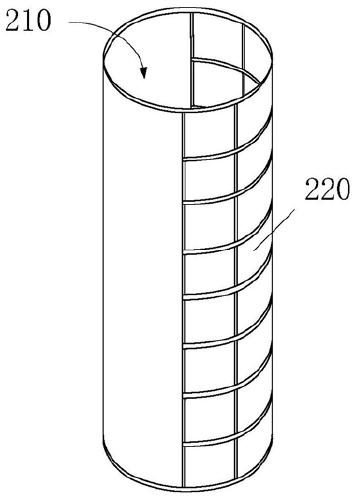

在本实用新型较佳的实施例中，所述操作口处盖合有盖体，所述盖体与所述限位筒可拆卸连接，所述操作口的数量为多个。

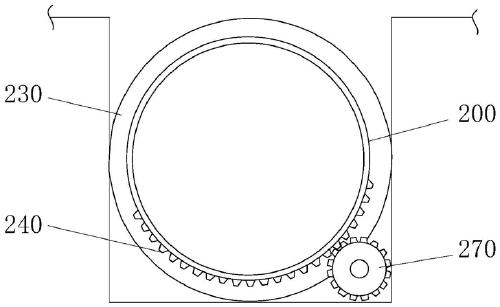

在本实用新型较佳的实施例中，所述限位筒与驱动机构连接，所述驱动机构用于驱动所述限位筒相对所述桌体转动。
在本实用新型较佳的实施例中，所述桌体设置有第一控制按钮，所述第一控制按钮与所述驱动机构连接，所述第一控制按钮用于控制所述限位筒的转动方向。
在本实用新型较佳的实施例中，所述限位筒通过升降机构安装于所述凹槽，所述限位筒与所述升降机构转动连接，所述升降机构用于带动所述限位筒沿竖直方向移动。
在本实用新型较佳的实施例中，所述桌体设置有升降输液杆和固定绑带，所述升降输液杆和所述固定绑带均靠近于所述限位筒的开口。
在本实用新型较佳的实施例中，上述换药护理桌还包括顶盖，所述顶盖能够盖合于所述桌体的顶面。

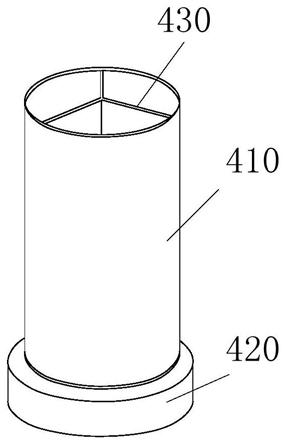

在本实用新型较佳的实施例中，上述换药护理桌还包括旋转垃圾桶，所述旋转垃圾桶包括底座，所述底座上安装有桶体，所述桶体内设置有隔板，所述隔板将所述桶体分隔为多个垃圾容置区，所述桶体与所述底座转动连接。
在本实用新型较佳的实施例中，所述桌体的底部设置有滚轮，所述滚轮设置有刹车片，所述滚轮与所述桌体之间通过升降杆连接。
在本实用新型较佳的实施例中，所述桌体的顶面设置有置物区和多个垃圾槽，所述桌体设置有多个储物格。
本实用新型实施例的有益效果是：本申请提供的换药护理桌可应用于PICC换药，在使用的过程中，患者将手臂从限位筒的开口伸入限位筒的容置腔中，由于限位筒限定了患者手臂的位置，因此患者无需始终保持用力以使得肢体扭转的状态，且由于限位筒对于患者手臂的限位作用，减少了患者肢体位置变化的可能，使得在操作过程中，护士无需因患者改变了肢体位置而多次移动位置，降低了操作繁杂度，提高了操作效率，缩短了换药所需时间。此外，由于医护人员可以通过转动限位筒对患者的手臂角度进行调整，从而可以将患者的手臂调整到更适于操作的角度，因此可提升护士工作效率及护理质量，一定程度上缓解医疗资源紧张的问题。
【附图】：
