【实用新型】一种管路固定夹
专利号：CN201921916794.0
申请日：20191108
发明人：王盈; 张淑华; 孙莹
法律状态：授权
公开号：CN211611244U
授权公告日：2020-10-02
交易方式：转让; 许可
【摘要】：
本实用新型涉及固定夹技术领域，具体地说，涉及一种管路固定夹，包括固定架本体，固定架本体包括相对立设置的右半夹和左半夹，左半夹的底端熔融固定有卡扣，卡扣包括互相卡接配合的开口环和圆弧卡条，开口环的顶端内侧壁上熔融固定有套勾。本实用新型通过设置带卡扣的固定夹本体，通过固定夹本体将引流袋夹固到床单或患者衣角上，固定夹本体固定方便、省力，便于转移，卡扣结实紧固、不易变形损坏，且能有效避免针刺伤;同时在卡扣内设置套勾对导管进行二次固定、防脱管，降低因脱管或引流袋脱落引起的感染概率;另外选用优质聚丙烯制作固定夹本体和卡扣，其材质结实耐用、可反复使用，减少资源浪费。
【技术领域】：
本实用新型涉及固定夹技术领域，具体地说，涉及一种管路固定夹。
【实用新型内容】：
本实用新型的目的在于提供一种管路固定夹，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种管路固定夹，包括固定架本体，所述固定架本体包括相对立设置的右半夹和左半夹，所述右半夹与所述左半夹通过销钉铰接，所述销钉上套设有复位弹簧，所述左半夹的底端熔融固定有卡扣，所述卡扣包括互相卡接配合的开口环和圆弧卡条，所述圆弧卡条的底端通过销轴铰接在所述开口环的开口下端，所述开口环的顶端内侧壁上熔融固定有套勾。
作为优选，所述右半夹包括右夹板，所述右夹板的底端一体成型有右延伸板，所述右延伸板的左侧面上并排设有两片右凸片。
作为优选，所述左半夹包括左夹板，所述左夹板的底端一体成型有左延伸板，所述左延伸板的右侧面上并排设有两片左凸片。
作为优选，当所述右半夹与所述左半夹互相配合时，两片所述左凸片位于两片所述右凸片之间，所述复位弹簧活动卡接在两片所述左凸片之间。
作为优选，所述开口环的开口顶端外侧壁上设有上凹槽，所述上凹槽的两边内侧壁上均设有半球凹陷，所述开口环的开口底端外侧壁上设有下凹槽。
作为优选，所述圆弧卡条与所述开口环形成圆环状，所述圆弧卡条的底端与所述下凹槽活动卡接，所述圆弧卡条的顶端两边外侧壁上均一体成型有半球凸块，所述圆弧卡条的顶端与所述上凹槽活动卡接。
作为优选，所述半球凸块与所述半球凹陷的尺寸相匹配且位置一一对应，当所述圆弧卡条与所述上凹槽卡接配合时，所述半球凸块与所述半球凹陷卡接配合。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型通过设置带卡扣的固定夹本体，可以将引流袋挂在卡扣上，再通过固定夹本体将引流袋夹固到床单或患者衣角上，固定夹本体固定方便、省力，便于转移，卡扣结实紧固、不易变形损坏，且能有效避免针刺伤;
2.本实用新型通过在卡扣内设置套勾，可以对导管进行二次固定，提高管路的固定性、安全性，防脱管效果好，降低因脱管或引流袋脱落引起的感染概率;
3.本实用新型通过选用优质聚丙烯制作固定夹本体和卡扣，其材质结实耐用，可经清洗消毒后反复使用，减少资源浪费，避免大量的材料损耗。

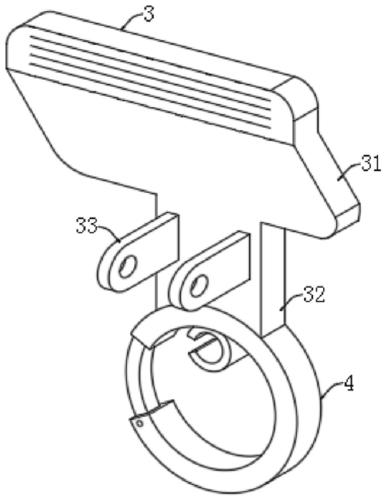

【附图】：
