【实用新型】一种腹膜透析用移动放置架
专利号：CN201921331979.5
申请日：20190815
发明人：蔡佳杰
法律状态：授权
公开号：CN211024410U
授权公告日：2020-07-17
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种腹膜透析用移动放置架，包括立柱，所述立柱的底端对称安装有多个底杆，每个所述底杆的底端均安装有可制动万向轮，每个所述底杆的底部共同安装有底板，所述底板的顶壁上固定有电子秤，所述立柱的中部安装有放置盘，所述放置盘底侧的边缘处对称安装有多个挂钩，所述立柱的顶端安装有放置箱，所述放置箱的顶端通过合页转动连接有盖板。本方案的移动放置架，可对透析液及其袋体提供加热、保温功能，可对更换后的袋体进行称重，便于记录透析液的使用量，简化操作步骤，减轻医务人员的负担，提高工作效率，同时亦具有对操作空间进行紫外线消毒以及存放物品的功能。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其涉及一种腹膜透析用移动放置架。
【实用新型内容】：
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种腹膜透析用移动放置架。
为了实现上述目的，本实用新型采用了如下技术方案：
一种腹膜透析用移动放置架，包括立柱，所述立柱的底端对称安装有多个底杆，每个所述底杆的底端均安装有可制动万向轮，每个所述底杆的底部共同安装有底板，所述底板的顶壁上固定有电子秤，所述立柱的中部安装有放置盘，所述放置盘底侧的边缘处对称安装有多个挂钩，所述立柱的顶端安装有放置箱，所述放置箱的顶端通过合页转动连接有盖板，所述放置箱的外侧包裹有第一保温棉，所述放置箱底板和侧板的内部均安装有电加热器，所述电加热器均外接电源，所述盖板的底壁上安装有第二保温棉。
优选地，所述盖板远离合页一端的底壁上嵌设有磁铁，所述放置箱远离合页一端的顶壁上同样嵌设有磁铁，两个所述磁铁相互吸引。
优选地，所述立柱靠近顶端的侧壁上安装有一个延时开关、一个计时断路器、一个蓄电池和多个紫外线灯，多个所述紫外线灯对称设置在立柱的侧壁上，所述紫外线灯、延时开关、计时断路器和蓄电池连接在同一电路内。
优选地，所述放置盘呈圆盘状，且其内侧均匀设置有多个分隔板。
优选地，所述盖板的顶壁上安装有把手。
相比于现有技术，本实用新型的有益效果在于：
本方案的移动放置架，可对透析液及其袋体提供加热、保温功能，可对更换后的袋体进行称重，便于记录透析液的使用量，简化操作步骤，减轻医务人员的负担，提高工作效率，同时亦具有对操作空间进行紫外线消毒以及存放物品的功能。

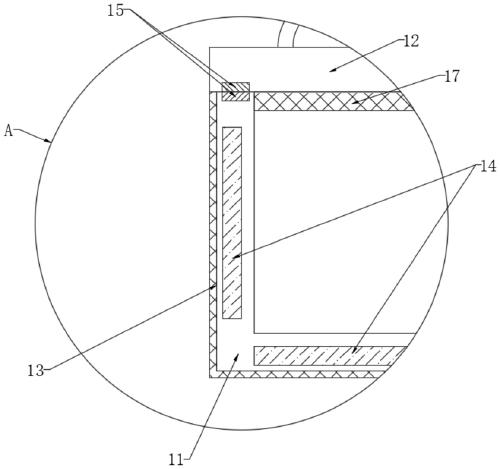

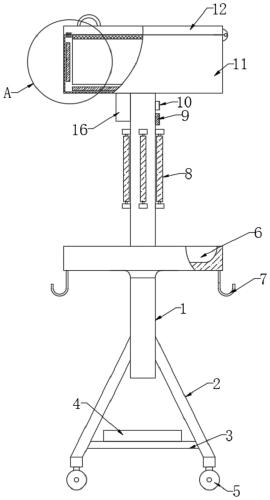

【附图】：
