授权专利
【实用新型】一种便携式火针点火器
专利号：CN201921533562.7
申请日：20190916
发明人：马思慧
法律状态：授权
公开号：CN210441247U
授权公告日：2020-05-01
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种便携式火针点火器，包括柱形壳体，所述柱形壳体内上部设有打火器主体，所述柱形壳体内下部设有放置空腔，所述放置空腔内设置有火针，所述放置空腔底端开口处连接有旋转盖，所述旋转盖下部设有激光发射器，所述柱形壳体内中部设有电源，所述柱形壳体设有用于电源充电的充电插孔。本实用新型克服现有技术缺点，提供一种便携式火针点火器，结构合理，提供盛装火针便携打火一体的装置，方便携带。
【技术领域】：
本实用新型涉及火针针灸技术领域，具体是指一种便携式火针点火器。
【实用新型内容】：
本实用新型要解决的技术问题是，克服现有技术缺点，提供一种便携式火针点火器，结构合理，提供盛装便携打火一体的装置，方便携带。
为解决上述技术问题，本实用新型提供的技术方案为：一种便携式火针点火器，包括柱形壳体，所述柱形壳体内上部设有打火器主体，所述柱形壳体内下部设有放置空腔，所述放置空腔内设置有火针，所述放置空腔底端开口处连接有旋转盖，所述旋转盖下部设有激光发射器，所述柱形壳体内中部设有电源，所述柱形壳体设有用于电源充电的充电插孔。
作为改进，所述火针尖端朝上，所述放置空腔内顶部固定有保护针尖的海绵层，火针放置在其中可以保护针尖。
作为改进，所述旋转盖通过螺纹连接柱形壳体底端，所述旋转盖外壁上沿周向设有防滑花纹，保护火针封装同时旋拧更加方便。
作为改进，所述旋转盖上设有一个标记条，所述柱形壳体底端外壁上设有和标记条相对应的标记箭头，使得激光开关可以旋转到位，准确使弹性金属片和插接金属片相配合连接电路。
作为改进，所述打火器主体上部开口处内设有火花装置，所述柱形壳体壳体上设有打火开关，所述火花装置电性串联打火开关和电源，所述打火器主体内还包括燃烧气罐，所述燃烧气罐的开口端通过打火开关控制连接，所述打火器主体上设置有用于充气的插孔，类似打火机的原理，实现便携式打火的目的，燃烧气罐内可以是酒精汽、汽油汽等便于燃烧同时便于安全压缩的燃烧气。

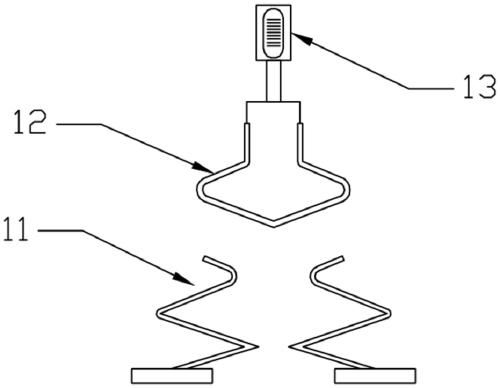

作为改进，所述旋转盖内设有对称的W型的弹性金属片，所述弹性金属片一侧导线连接电源负极，所述电源正极导线连接激光发射器通电端一侧，激光发射器通电端另一侧连接弹性金属片另一侧，所述弹性金属片上方设有菱形的插接金属片，所述激光发射器的激光开关设置在柱形壳体下部外壁上，所述激光开关内侧固定连接插接金属片上端，通过滑动激光开关上下移动，弹性金属片和插接金属片相配合连接电路，控制激光发射器的通断。
本实用新型与现有技术相比的优点在于：本实用新型设置的柱形壳体，尺寸大小和一支笔大小类似，方便携带且功能齐全;设置的放置空腔可以容纳多个火针，且能起到很好的保护作用;设置的打火器主体可以解决携带酒精灯等不方便性，方便随之点火加热;设置的激光发射器，可以将其通过支架固定起来或手持后，准确定位好需要针灸的穴位，保证扎针时准确度，提高针灸效果，整体更加小巧、方便携带、也更安全。

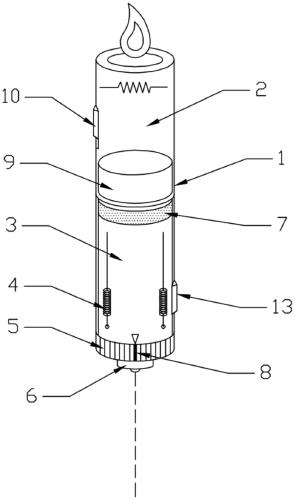

【附图】：
