【实用新型】一种便携式大便器
专利号：CN201921816521.9
申请日：20191028
发明人：金侠; 柴雪鑫; 刘沛璇
法律状态：授权
公开号：CN211356265U
授权公告日：2020-08-28
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗辅助用具技术领域，具体为一种便携式大便器，包括拉拉裤本体，所述拉拉裤本体前方的两端分别缝制有一组魔术母贴，所述拉拉裤本体后方的两端分别缝制有一组魔术子贴，所述拉拉裤本体的内部开设有排泄口，所述拉拉裤本体下表面靠近排泄口的外围位置处固定设置有粘贴垫，所述拉拉裤本体的下方设置有造瘘袋，所述造瘘袋的内侧固定设置有引导膜。本实用新型通过整体设计，拉拉裤本体通过可魔术子贴和魔术母贴可以快速粘在患者腰部两侧，无需来回穿上褪下，减少患者翻动，拉拉裤本体与造瘘袋通过粘接方式相连接，作为容纳大便的器皿，内附有活性炭片，有效减少气体的挥发，也可以减少患者的暴露，使患者在排便的时候更加有尊严。
【技术领域】：
本实用新型涉及医疗辅助用具技术领域，具体是一种便携式大便器。
【实用新型内容】：
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种便携式大便器，通过整体设计，拉拉裤本体通过可魔术子贴和魔术母贴可以快速粘在患者腰部两侧，无需来回穿上褪下，减少患者翻动，拉拉裤本体与造瘘袋通过粘接方式相连接，拉拉裤同时解决了患者在排便的过程中通常伴随排尿的困扰，作为容纳大便的器皿，内附有活性炭片，有效减少气体的挥发，也可以减少患者的暴露，消除排便带来的不适感。
本实用新型的上述实用新型目的是通过以下技术方案得以实现的：

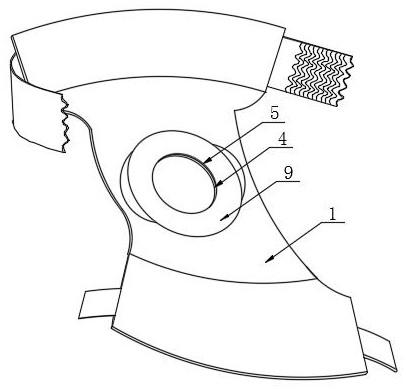

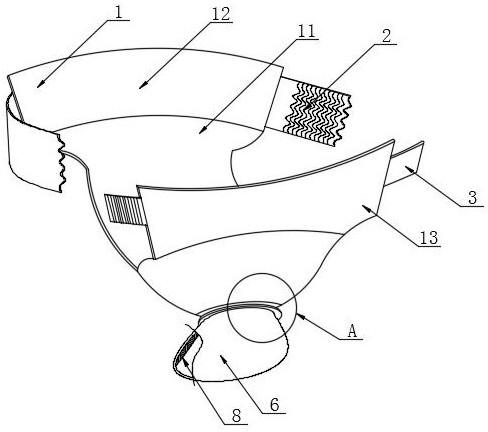

一种便携式大便器，包括拉拉裤本体、魔术子贴、魔术母贴、排泄口、粘贴垫、造瘘袋、粘贴片、活性炭片及引导膜，所述拉拉裤本体前方的两端分别缝制有一组魔术母贴，所述拉拉裤本体后方的两端分别缝制有一组魔术子贴，所述拉拉裤本体的内部开设有排泄口，所述拉拉裤本体下表面靠近排泄口的外围位置处固定设置有粘贴垫，所述拉拉裤本体的下方设置有造瘘袋，所述造瘘袋的内侧固定设置有引导膜。
优选的，所述拉拉裤本体包括有衬垫，所述衬垫的后方缝制有后腰带，所述衬垫的前方缝制有前腰带。

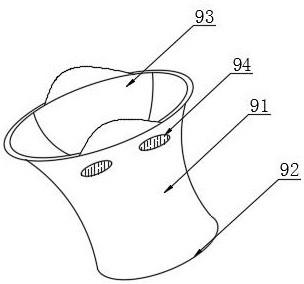

优选的，所述引导膜包括有中间部，所述中间部的下方一体成型设计有下延伸部，所述中间部的上方一体成型设计有上延伸部，所述上延伸部的外表面固定设置有卡贴，所述引导膜上的下延伸部与造瘘袋内侧壁固定连接，所述引导膜上的卡贴与拉拉裤本体上表面通过粘接方式相互连接，所述上延伸部的两侧分别一体成型有护围。
优选的，所述引导膜为PVC材质的构件，所述引导膜的上端口和下端口均呈开口式结构设计。

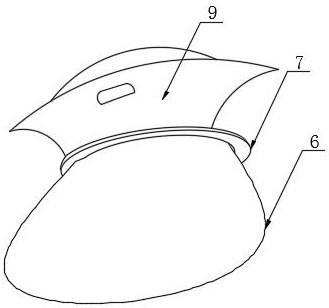

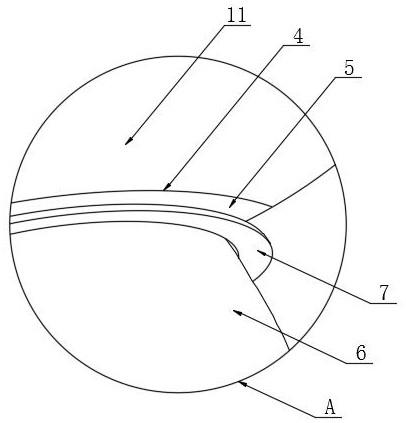

优选的，所述造瘘袋的内部设置有活性炭片，所述造瘘袋的端口位置处固定设置有粘贴片，所述造瘘袋上的粘贴片与粘贴垫通过粘接方式相互连接。
优选的，所述魔术子贴与魔术母贴通过粘接方式相互连接。
与现有技术相比，本实用新型提供了一种便携式大便器，具备以下有益效果：
1.本实用新型中通过整体设计，拉拉裤本体通过可魔术子贴和魔术母贴可以快速粘在患者腰部两侧，无需来回穿上褪下，减少患者翻动，拉拉裤本体与造瘘袋通过粘接方式相连接，既可以作为容纳大便的器皿，又可以解决患者床上排尿的问题，内附有活性炭片，有效减少气体的挥发，也可以减少患者的暴露，使清醒的卧床患者在床上排便时也不会觉得没有尊严;
2.本实用新型中通过设置了引导膜，将中间部和上延伸部向外拉伸，从而将上延伸部与拉拉裤本体粘接在一起，由引导膜对排泄物进行引导，大大的便利了对排泄物的收集，避免了排泄物发生侧漏造成污染的现象，方便了医护人员进行护理，并且在对造瘘袋进行拆卸时，将引导膜上的上延伸部向内进行翻转，使其封闭住造瘘袋的端口，有效的防止粪便及气味泄露等，可以更有效的减少患者及同病室人员因床上排便带来的困扰和不适。
【附图】：
