【实用新型】一种安剖瓶自动开瓶器
专利号：CN202020429510.1
申请日：20200330
发明人：闫海超; 张悦
法律状态：授权
公开号：CN212024738U
授权公告日：2020-11-27
交易方式：转让; 许可
【摘要】：
一种安剖瓶自动开瓶器，是由安剖瓶三爪夹紧机构、旋转夹头、锁紧齿、锁紧电机、导电滑环组、支撑柱、减速电机、金刚石刀片固定杆、金刚石刀片组、扭力弹簧、安剖瓶掰断臂轴杆、安剖瓶掰断臂、掰断臂减速电机、锂电池、电路控制板、主机外壳、防滑减震垫脚、机盖、废瓶回收盒组成的。该开瓶器可实现安剖瓶瓶自动夹紧固定，自动将安剖瓶瓶头掰断，开瓶快速，开瓶后会有提示音，该开瓶器防止开瓶人员扎伤手指，开瓶过程中脱离双手操作，提高工作效率。该废瓶回收盒与主机连接拆卸方便，便于清除瓶头废弃物、方便消毒。
【技术领域】：
本实用新型涉及医疗用品领域，具体涉及一种安剖瓶自动开瓶器，采用电动结构控制。
【实用新型内容】：

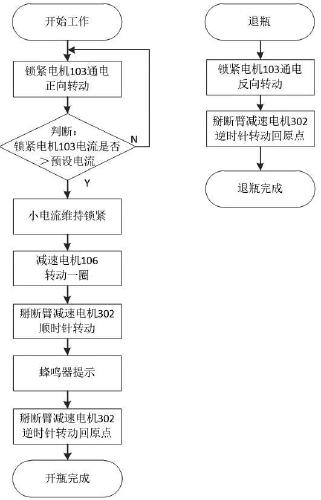

该开瓶器可实现安剖瓶瓶自动夹紧固定，自动将安剖瓶瓶头掰断，开瓶快速，开瓶后会有提示音，该开瓶器防止开瓶人员扎伤手指，开瓶过程中脱离双手操作，提高工作效率。

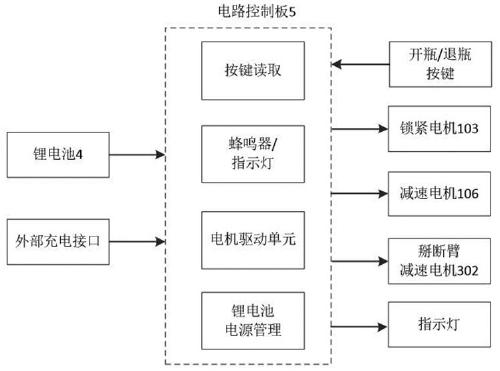

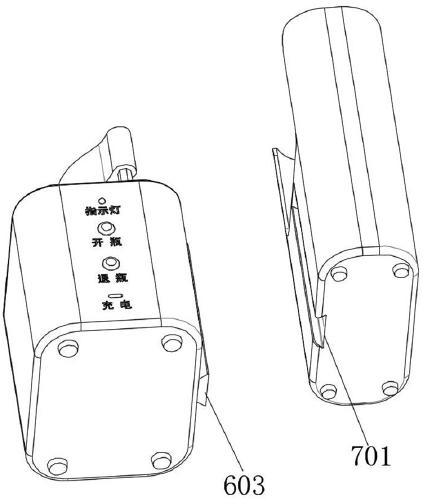

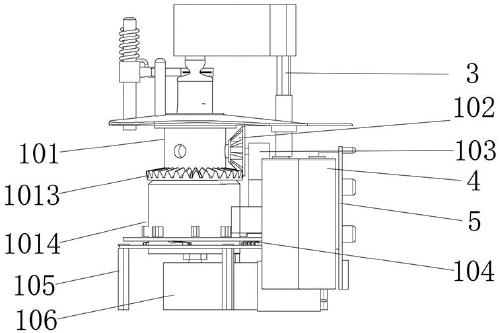

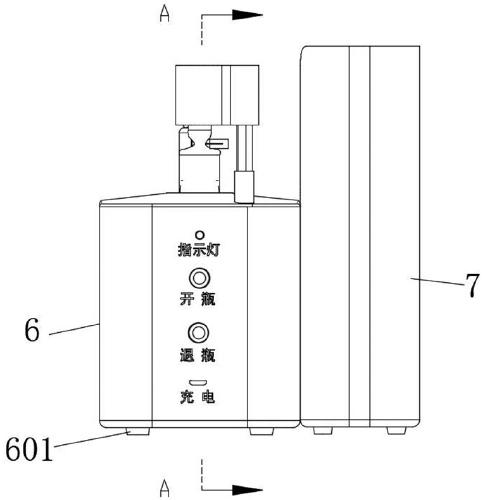

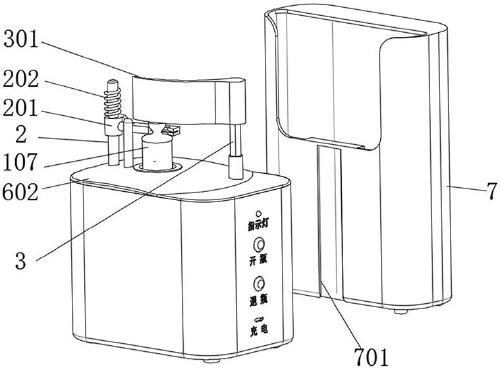

本发明提供一种技术方案：一种安剖瓶自动开瓶器，是由安剖瓶三爪夹紧机构、旋转夹头、锁紧齿、锁紧电机、导电滑环组、支撑柱、减速电机、金刚石刀片固定杆、金刚石刀片组、扭力弹簧、安剖瓶掰断臂轴杆、安剖瓶掰断臂、掰断臂减速电机、锂电池、电路控制板、主机外壳、防滑减震垫脚、机盖、废瓶回收盒组成的，其特征在于：安剖瓶三爪夹紧机构1安装在安剖瓶旋转底座上方，锁紧齿轮安装在锁紧电机轴杆顶端，导电滑环组顶面连接安剖瓶旋转底座，同时导电滑环组与锁紧电机进行线缆连接实现供电，导电滑环组底面固定在主机外壳底部，金刚石刀固定杆垂直固定在机盖底部，金刚石刀片组固定在金刚石刀固定杆的轴杆上，扭力弹簧连接金刚石刀片组与金刚石刀固定杆，安剖瓶掰断臂连接安剖瓶掰断臂轴杆，安剖瓶掰断臂可根据不同的瓶身高度在轴杆上下调节，轴杆底部连接减速电机，锂电池与电路控制板进行导线连接并固定在主机机壳内部，主机机壳底部安装有防滑减震垫脚、顶部与机盖连接，主机机壳设有燕尾凸槽，废瓶回收盒设有燕尾凹槽，燕尾凹槽与燕尾凸槽组合，废瓶回收盒从上方可插入/取出。
本实用新型的有益效果
① 安剖瓶开瓶器，可以使医护人员避免开瓶过程中手指被扎伤;
② 开瓶时操作人员可以脱离双手操作，开瓶完成会有提示音，提高工作效率;
③ 安剖瓶开瓶后，瓶头可以自动回收到废瓶回收盒中，不会掉落其它区域，避免瓶头碎片掉落地面扎伤人员，避免瓶体残留药水对环境产生污染。
【附图】：
