【实用新型】引流管用固定贴
专利号：ZL202020471042.4
申请日：20200402
发明人：梁霞; 詹云佳
法律状态：授权
公开号：CN213048891U
授权公告日：2021-04-27
交易方式：转让; 许可
【摘要】：
本实用新型提供了一种引流管用固定贴，涉及医疗用品技术领域，解决现有技术中存在的一些引流管固定装置由于其上存在硬质材料相对容易造成皮肤压疮以及缺少一些用以观察引流管的可视结构的技术问题。该固定贴包括固定贴本体，其中，固定贴本体呈条形结构且用于包住引流管以固定在皮肤上，固定贴本体采用柔性材料制成;固定贴本体包括粘贴固定区和用于观察引流管的可视区，可视区的两侧设置有与可视区相连接的粘贴固定区。本实用新型用于减小对皮肤的伤害、便于观察被敷贴固定部分引流管。
【技术领域】：
本实用新型涉及医疗用品技术领域，尤其是涉及一种引流管用固定贴。
【实用新型内容】：
本实用新型的目的在于提供一种引流管用固定贴，以解决现有技术中存在的一些引流管固定装置由于其上存在硬质材料相对容易造成皮肤压疮以及缺少一些用以观察引流管的可视结构的技术问题。本实用新型提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：
本实用新型提供的一种引流管用固定贴，包括固定贴本体，其中，所述固定贴本体呈条形结构且用于包住引流管以固定在皮肤上，所述固定贴本体采用柔性材料制成;所述固定贴本体包括粘贴固定区和用于观察引流管的可视区，所述可视区的两侧设置有与所述可视区相连接的所述粘贴固定区。
可选地或优选地，所述粘贴固定区包括弹性缓冲层，当所述固定贴本体处于使用状态时，所述可视区以及所述可视区两侧的所述弹性缓冲层形成环形结构包裹所述引流管。
可选地或优选地，所述粘贴固定区包括引流管包裹部，所述引流管包裹部设置在所述可视区的两侧且一个所述引流管包裹部能插入另一所述引流管包裹部以形成以一环形闭合结构用以包括所述引流管。
可选地或优选地，所述环形闭合结构的直径大小可调节。
可选地或优选地，一个所述引流管包裹部上设置有穿孔，所述穿孔的个数至少为一个且沿所述引流管包裹部的长度方向上分布;另一所述引流管包裹部上设置有卡槽结构，所述卡槽结构的个数至少为一个且沿所述引流管包裹部的长度方向上分布;所述卡槽结构包括两个开口槽，两个所述开口槽以所述引流管包裹部长度方向的中心线为对称线呈对称分布，所述开口槽连通所述引流管包裹部对应侧的长边，通过所述卡槽结构折叠该所述卡槽结构远离所述可视区一侧的所述引流管包裹部使得其能穿过所述穿孔。
可选地或优选地，所述穿孔沿平行于所述引流管包裹部宽度方向上的最大长度值为2cm，沿所述引流管包裹部长度方向上的中心线所述穿孔的宽度为 0.5cm。
可选地或优选地，所述粘贴固定区包括上粘贴层和设置在所述上粘贴层下方的下粘贴层，所述上粘贴层以及所述下粘贴层的一侧均与所述可视区相连接，所述下粘贴层背离所述上粘贴层的一侧设置有弹性缓冲层，所述上粘贴层用于强化所述固定贴本体固定在皮肤上。
可选地或优选地，所述可视区以及所述可视区两侧的所述上粘贴层形成一工字型结构。
可选地或优选地，所述上粘贴层和所述下粘贴层为医用胶布且两者上的胶纸为可撕裂材质;所述弹性缓冲层为带粘性的医用海绵且其上的胶纸为可撕裂材质。
可选地或优选地，所述上粘贴层的长度与所述下粘贴层的长度相一致，所述下粘贴层的宽度与所述弹性缓冲层的宽度相一致，所述可视区以及所述可视区两侧的所述下粘贴层形成一矩形结构;所述下粘贴层的长度范围为6cm～ 10cm，所述下粘贴层的宽度范围为4cm～7cm;所述可视区沿所述上粘贴层的长度方向上的宽度范围为0.5cm～1.5cm。
本实用新型提供一种引流管用固定贴，采用柔性材料制成，避免现有的一些引流管固定装置由于其上存在硬质材料相对容易造成皮肤压疮的问题，另外，固定贴本体可以采用抗过敏材料，用于减小对皮肤的伤害;包括粘贴固定区和用于观察引流管的可视区，通过可视区，可视被敷贴固定部分的引流管以及其内的引流液情况，观察被敷贴固定部分引流管是否存在扭曲、折叠或堵塞的情况。
本实用新型优选技术方案至少还可以产生如下技术效果：
当固定贴本体处于使用状态时，可视区以及可视区两侧的弹性缓冲层形成环形结构包裹引流管，使得固定贴本体完整包裹敷贴在固定部分的引流管上，用以防止被敷贴固定部分的引流管对皮肤造成的压疮;
通过穿孔和卡槽结构实现一个引流管包裹部插入另一引流管包裹部以形成以闭合环形结构，操作简单，易于实现;
粘贴固定区包括上粘贴层和设置在上粘贴层下方的下粘贴层，上粘贴层和下粘贴层可形成二次固定，使得引流管更牢固。

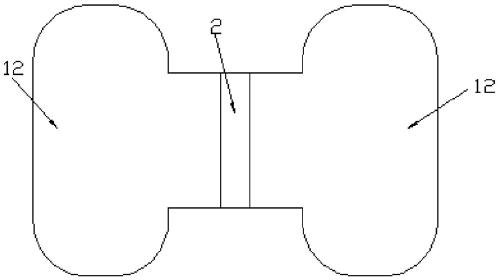

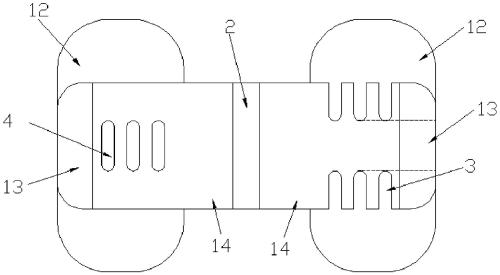

【附图】：
