授权专利
【实用新型】医用检查床
专利号：ZL202021343116.2
申请日：20200709
发明人：詹翠鑫
法律状态：授权
公开号：CN213099072U
授权公告日：2021-05-04
交易方式：转让; 许可
【摘要】：
本实用新型提供的一种医用检查床，涉及医疗设备技术领域，以在一定程度上解决医用检查床无输液架设备，导致患者挂设吊瓶不便的技术问题。本实用新型提供的医用检查床, 包括床架、床板、输液杆以及定位座;床板沿水平方向设置于床架上，床板的长度方向上的一端凸出于床架设置，且凸出于床架的一端上形成有豁口;定位座设置于床架远离豁口的一端，定位座上形成有定位槽，输液杆的一端设有定位件，定位件能够插入定位槽内，以使输液杆与床架可拆卸连接。
【技术领域】：
本实用新型涉及医疗设备技术领域，尤其是涉及一种医用检查床。
【实用新型内容】：
本实用新型的目的在于提供一种医用检查床，以在一定程度上解决医用检查床无输液架设备，导致患者挂设吊瓶不便的技术问题。
本实用新型提供的一种医用检查床，包括床架、床板、输液杆以及定位座;所述床板沿水平方向设置于所述床架上，所述床板的长度方向上的一端凸出于所述床架设置，且凸出于所述床架的一端上形成有豁口;所述定位座设置于所述床架远离所述豁口的一端，所述定位座上形成有定位槽，所述输液杆的一端设有定位件，所述定位件能够插入所述定位槽内，以使所述输液杆与所述床架可拆卸连接。
其中，所述床架由多个第一纵梁和多个第一横梁组成，多个所述第一横梁组成安装框架，所述床板设置于所述安装框架上;多个所述第一纵梁与所述安装框架相连接，用于支撑所述安装框架;多个所述第一纵梁均为可伸缩结构，所述第一纵梁的伸缩端与所述安装框架背离所述床板的一侧相连接;多个所述第一纵梁之间设有加强梁，所述加强梁位于所述第一纵梁远离所述伸缩端的一端。
具体地，所述定位座为多个，多个所述定位座分布于所述床架上。
进一步地，本实用新型提供的医用检查床，还包括限位机构，所述限位机构设置于所述床板的侧部，且与所述定位座一一对应设置;所述限位机构包括固定座、限位件以及连接件，所述固定座与所述床板相连接，所述限位件的一端与所述固定座转动连接，另一端与所述连接件相连接;当所述连接件与所述床板相连接时，所述限位件与所述床板围设成限位空间，以对所述输液杆进行锁定。
其中，所述床架长度方向上的所述第一横梁上设有伸缩护栏;所述伸缩护栏包括第二横梁和至少两个第二纵梁，两个所述第二纵梁间隔设置，且所述第二纵梁的固定段分别与所述第一横梁相连接，所述第二横梁位于两个所述第二纵梁之间，且与所述第二纵梁的伸缩段相连接。
具体地，所述输液杆为可伸缩结构，所述输液杆的伸缩端设有挂钩。
进一步地，所述床架靠近所述豁口的位置设有控制器，所述控制器分别与所述第一纵梁、所述伸缩护栏以及所述输液杆电连接，以控制所述第一纵梁、所述伸缩护栏以及所述输液杆进行伸缩。
更进一步地，所述安装框架背离所述床板的一侧设有容纳管，所述容纳管沿轴线方向开设有容纳腔，所述输液杆能够插入所述容纳腔内。
其中，所述豁口呈门洞形，所述床架对应所述豁口的位置设有回收桶，所述回收桶用于回收医疗废物。
具体地，本实用新型提供的医用检查床，还包括软质床垫，所述软质床垫与所述床板的形状相适配。
相对于现有技术，本实用新型提供的医用检查床具有以下优势：
本实用新型提供的医用检查床，包括床架、床板、输液杆以及定位座;床板沿水平方向设置于床架上，床板的长度方向上的一端凸出于床架设置，且凸出于床架的一端上形成有豁口;定位座设置于床架远离所述豁口的一端，定位座上形成有定位槽，输液杆的一端设有定位件，定位件能够插入定位槽内，以使输液杆与床架可拆卸连接。
由此分析可知，通过将床板沿水平方向设置在床架上，能够使床板稳定的承载患者。通过在床板上设置豁口，使医护人员便于对患者进行检查和上药等操作。通过在床架远离豁口的一侧设置定位座，并将与输液杆相连接的定位件插入定位座的定位槽中，使输液杆能够与床架实现可拆卸连接，当不需要使用输液杆时，将输液杆与定位座相分离，从而避免对患者的上下床以及医护人员的检查等操作产生影响。
当输液的患者需要进行检查和上药等操作时，将输液杆与床架相连接，从而能够方便需要输液的患者挂设输液瓶。
由于本申请中的输液杆在使用时与床架相连接，因此，不仅能够在一定程度上降低输液架的空间占用，而且能够方便患者挂设输液瓶。

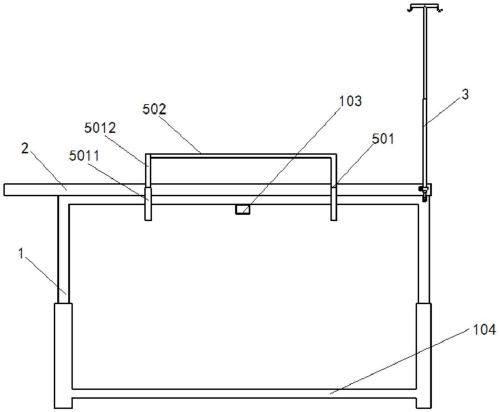

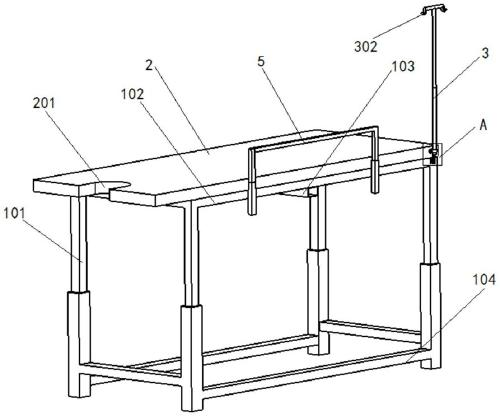

【附图】：
