授权专利
【实用新型】一种注射器针头辅助拆卸装置
专利号：ZL202021632681.0
申请日：20200807
发明人：贾春彦
法律状态：授权
公开号：CN213284991U
授权公告日：2021-05-28
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种注射器针头辅助拆卸装置，包括收集桶，所述收集桶的一侧外壁固定连接有安装板，所述安装板的内部螺纹套接有手柄，所述手柄的外壁固定连接有防滑套，所述收集桶的上表面开设有开口，所述开口的两侧内壁均分别固定连接有套筒，两个所述套筒的内部均分别滑动套接有套杆，两个所述套杆相对的一端均分别固定连接有弧形压板，两个所述弧形压板相对的一侧外壁均分别固定连接有耐磨垫，所述弧形压板与套筒之间固定连接有弹簧。本实用新型设计简单，操作方便，可以将针头拧下来，使得针头落入到收集桶的内部，可以将注射器的针帽给固定住，不用单手回帽，不会刺伤人的手指。
【技术领域】：
本实用新型涉及医疗用具技术领域，具体为一种注射器针头辅助拆卸装置。
【实用新型内容】：
本实用新型提供如下技术方案：一种注射器针头辅助拆卸装置，包括收集桶，所述收集桶的一侧外壁固定连接有安装板，所述安装板的内部螺纹套接有手柄，所述手柄的外壁固定连接有防滑套，所述收集桶的上表面开设有开口，所述开口的两侧内壁均分别固定连接有套筒，两个所述套筒的内部均分别滑动套接有套杆，两个所述套杆相对的一端均分别固定连接有弧形压板，两个所述弧形压板相对的一侧外壁均分别固定连接有耐磨垫，所述弧形压板与套筒之间固定连接有弹簧。
作为本实用新型的一种优选实施方式，所述防滑套采用的是橡胶材质，所述防滑套的外壁设有防滑纹。
作为本实用新型的一种优选实施方式，所述耐磨垫是由丁二烯和丙烯腈经乳液聚合制得的无规共聚物。
与现有技术相比，本实用新型的有益效果如下：
本实用新型的一种注射器针头辅助拆卸装置，通过设置有收集桶，可以将针头拧下来，使得针头落入到收集桶的内部;并且通过设置有套筒、套杆、弧形压板、耐磨垫和弹簧，弹簧可以推动弧形压板，使得两个弧形压板分别推动着两个耐磨垫相互靠近，可以将注射器的针帽给固定住，不用单手回帽，不会刺伤人的手指;本实用新型设计简单，操作方便，可以将针头拧下来，使得针头落入到收集桶的内部，可以将注射器的针帽给固定住，不用单手回帽，不会刺伤人的手指。

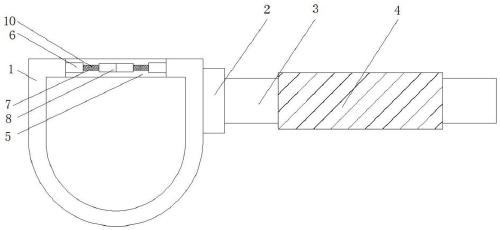

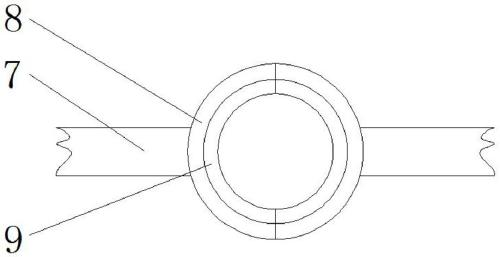

【附图】：
