【实用新型】一种重症临床用护理吸痰装置
专利号：ZL202021899340.X
申请日：20200903
发明人：胡美
法律状态：授权
公开号：CN213284754U
授权公告日：2021-05-28
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种重症临床用护理吸痰装置，包括活塞柄，所述活塞柄的一端固定连接有活塞轴，所述活塞轴的一端固定连接有活塞。该重症临床用护理吸痰装置，通过活塞柄、活塞轴、活塞和针筒的配合设置，使用时医护人员拉动活塞柄，进而通过活塞轴、活塞和针筒产生吸力，从而起到了为该装置提供吸痰的吸力，通过第一连接管、旋钮盖、旋钮口和储痰瓶的配合设置，使用时医护人员将储痰瓶通过旋钮口拧进旋钮盖，从而起到了收集痰液的作用，并且方便了医护人员拆卸以及清理，通过第二连接管、吸痰头和吸痰软管的配合设置，使用时医护人员将吸痰软管插入患者咽喉处，进而拉动活塞柄，从而起到了吸取痰液的作用。
【技术领域】：
本实用新型涉及医疗器械技术领域，具体为一种重症临床用护理吸痰装置。
【实用新型内容】：
一种重症临床用护理吸痰装置,包括活塞柄，所述活塞柄的一端固定连接有活塞轴，所述活塞轴的一端固定连接有活塞，所述活塞的表面活动连接有针筒，所述针筒的一端固定连接有螺纹接头，所述螺纹接头的内部通过螺纹接口螺纹连接有第一连接管，所述第一连接管的一端固定连接有旋钮盖，所述旋钮盖的内部通过旋钮口螺纹连接有储痰瓶。
可选的，所述旋钮盖的表面固定连接有第二连接管，所述第二连接管的一端固定连接有吸痰头，所述吸痰头的一端固定连接吸痰软管。
可选的，所述针筒的下表面固定连接有手握杆，所述手握杆的表面套接有防滑套。
可选的，所述活塞的表面设置有密封圈。
可选的，所述针筒表面的一侧固定连接有助力圈。
本实用新型提供了一种重症临床用护理吸痰装置，具备以下有益效果：
该重症临床用护理吸痰装置，通过活塞柄、活塞轴、活塞和针筒的配合设置，使用时医护人员拉动活塞柄，进而通过活塞轴、活塞和针筒产生吸力，从而起到了为该装置提供吸痰的吸力，通过第一连接管、旋钮盖、旋钮口和储痰瓶的配合设置，使用时医护人员将储痰瓶通过旋钮口拧进旋钮盖，从而起到了收集痰液的作用，并且方便了医护人员拆卸以及清理，通过第二连接管、吸痰头和吸痰软管的配合设置，使用时医护人员将吸痰软管插入患者咽喉处，进而拉动活塞柄，从而起到了吸取痰液的作用。

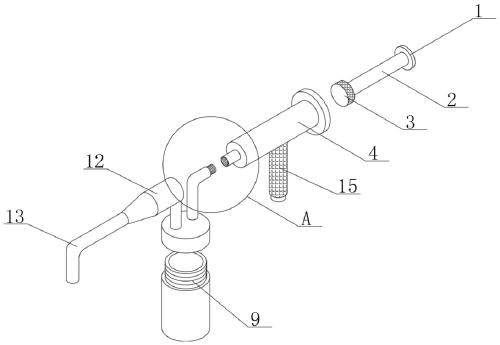

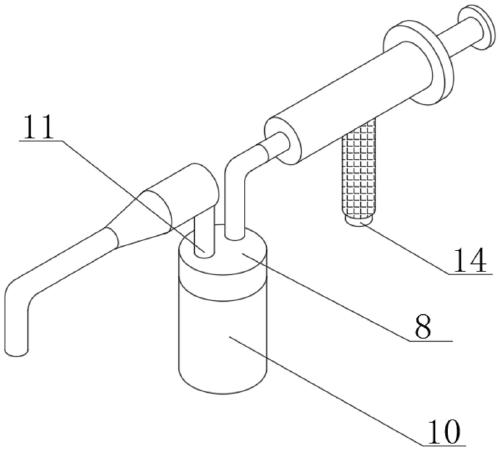

【附图】：
