授权专利
【实用新型】一种用于尸头复制的填充剂灌注装置
专利号：ZL202020684793.4
申请日：20200429
发明人：王森; 黄庆; 原静; 侯哲; 杨楠
法律状态：授权
公开号：CN212699106U
授权公告日：2021-03-16
交易方式：转让; 许可
【摘要】：
本实用新型涉标本灌注设备技术领域，具体为一种用于尸头复制的填充剂灌注装置，包括正方形的底板，所述底板一角设有电源接口，所述底板上设有灌注容器，所述灌注容器顶端设有容器盖，所述灌注容器右表面底部设有容器接口，所述灌注容器前侧且在底板上表面设有触摸屏，所述触摸屏右侧设有调压泵，所述调压泵由其底部的电路区、中部的动力区、前部的隔离区和隔离区上设置的水路区组成，所述水路区的主体为一横向设置的通管，所述水路区一端设有水路区接口通过导管接出，所述水路区另一端设有电磁阀且通过导管连接至容器接口。本实用新型可稳定精确的调控灌注装置的灌注压力，做到灌注的可视化、和自动化。
【技术领域】：
本实用新型涉标本灌注设备技术领域，具体为一种用于尸头复制的填充剂灌注装置。
【实用新型内容】：
本实用新型的目的在于提供一种用于尸头复制的填充剂灌注装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

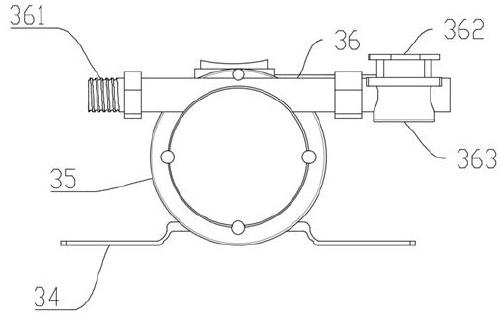

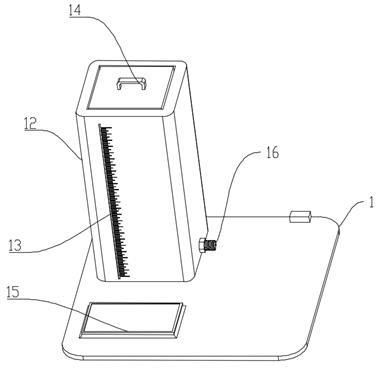

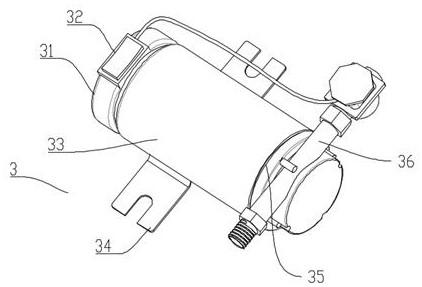

一种用于尸头复制的填充剂灌注装置，包括正方形的底板，所述底板一角设有电源接口，所述底板上设有灌注容器，所述灌注容器顶端设有容器盖，所述灌注容器右表面底部设有容器接口，所述灌注容器前侧且在底板上表面设有触摸屏，所述触摸屏右侧设有调压泵，所述调压泵由其底部的电路区、中部的动力区、前部的隔离区和隔离区上设置的水路区组成，所述水路区的主体为一横向设置的通管，所述水路区一端设有水路区接口通过导管接出，所述水路区另一端设有电磁阀且通过导管连接至容器接口。
进一步的，所述灌注容器为透明的有机玻璃质地，所述灌注容器正面设有刻度线。

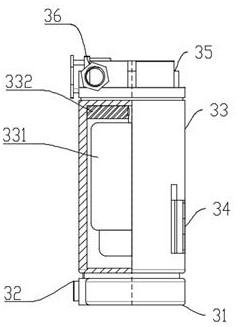

进一步的，所述电路区上设有开关，所述电路区内部设有散热风扇和直流电机调速模块。
进一步的，所述动力区内部设有直流电机，所述直流电机上设有延申至隔离区和水路区的扇叶。
进一步的，所述电磁阀上设有传感器模块。
进一步的，所述装置的电路部分还包括处理器和电源。

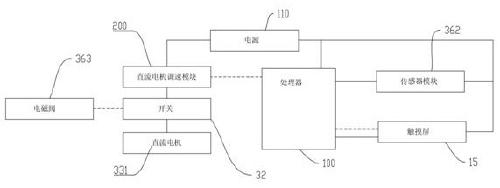

进一步的，所述电源输出连接处理器、传感器模块、触摸屏和直流电机调速模块，所述直流电机调速模块通过导线连接开关，所述开关通关导线分别连接电磁阀和直流电机，所述传感器模块输入连接处理器，所述处理器和触摸屏交互连接，所述处理器输出连接直流电机调速模块。
与现有技术相比，本实用新型的有益效果是： 本实用新型可稳定精确的调控灌注装置的灌注压力，做到灌注的可视化、和自动化;可提升灌注效果，避免填充剂灌注压力过高对标本的影响;整个设备使用简单，清理方便，适合尸头复制的填充剂灌注。
【附图】：
