授权专利
【实用新型】一种用于佩戴经鼻高流量吸氧鼻塞的装置
专利号：ZL202021907100.X
申请日：20200903
发明人：李硕
法律状态：授权
公开号：CN213252222U
授权公告日：2021-05-25
交易方式：转让; 许可
【摘要】：
本实用新型提供了一种用于佩戴经鼻高流量吸氧鼻塞的装置，涉及医疗护理产品的技术领域，主要解决了现有技术中固定带过细，长期压迫人体面部，容易造成面部枕部处皮肤发生压疮的技术问题。该用于佩戴经鼻高流量吸氧鼻塞的装置包括鼻塞固定带，鼻塞固定带用于固定经鼻高流量吸氧用的鼻塞，鼻塞固定带包括支撑骨架和面料带，支撑骨架沿着面料带设置，且面料带位于靠近人体皮肤的一侧。支撑骨架支撑并固定鼻塞，与现有技术中利用弹性带直接固定相比，利用支撑骨架固定鼻塞能够减小鼻塞固定带对人体面部的压力。进而提高经鼻高流量吸氧管佩戴的舒适度，防止鼻塞固定带压迫人体面部，进而避免面部枕部处皮肤发生压疮。
【技术领域】：
本实用新型涉及医疗护理产品的技术领域，尤其涉及一种用于佩戴经鼻高流量吸氧鼻塞的装置。
【实用新型内容】：
本实用新型的其中一个目的是提出一种用于佩戴经鼻高流量吸氧鼻塞的装置，解决了现有技术中固定带过细，长期压迫人体面部，容易造成面部枕部处皮肤发生压疮的技术问题。本实用新型优选技术方案所能够达到诸多有益技术效果，具体见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：

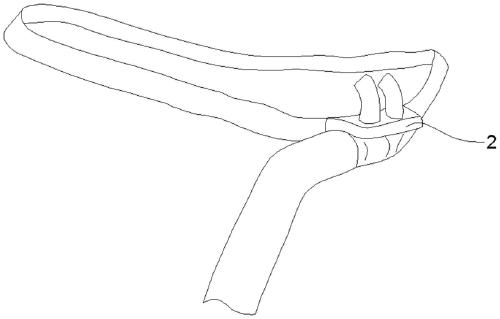

本实用新型一种优选或可选实施方式中，用于佩戴经鼻高流量吸氧鼻塞的装置包括鼻塞固定带，鼻塞固定带用于固定吸氧用的鼻塞，鼻塞固定带包括支撑骨架和面料带，支撑骨架沿着面料带设置，且面料带位于靠近人体皮肤的一侧。
本实用新型一种优选或可选实施方式中，鼻塞固定带位于鼻塞的两侧，且鼻塞两侧的鼻塞固定带环绕至人体头部后侧固定。
本实用新型一种优选或可选实施方式中，鼻塞固定带远离鼻塞的第一段设置有魔术贴，鼻塞两侧的鼻塞固定带环绕至人体头部后侧通过魔术贴粘接固定。
本实用新型一种优选或可选实施方式中，鼻塞固定带的宽度为3.5cm。
本实用新型一种优选或可选实施方式中，面料带为高弹针织面料制成。

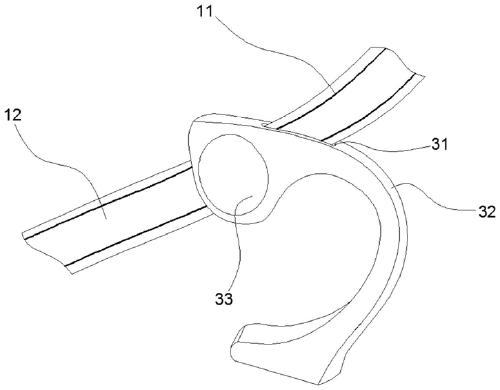

本实用新型一种优选或可选实施方式中，用于佩戴经鼻高流量吸氧鼻塞的装置还包括耳挂，耳挂与鼻塞固定带连接，且耳挂与人体耳廓后部相适配，以用于钩挂在人体耳廓后部。
本实用新型一种优选或可选实施方式中，耳挂表面设置有硅胶层。
本实用新型一种优选或可选实施方式中，耳挂上设置有连接孔，鼻塞固定带穿过连接孔与耳挂连接。

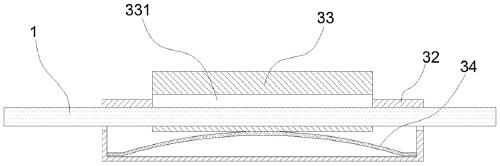

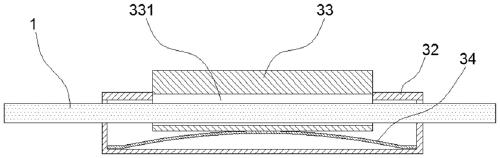

本实用新型一种优选或可选实施方式中，耳挂包括本体、锁定件和弹性片，锁定件和弹性片位于连接孔内，弹性片与本体和锁定件连接，且弹性片推动锁定件与鼻塞固定带抵触并固定。
本实用新型一种优选或可选实施方式中，锁定件上设置有通孔，通孔与鼻塞固定带相适配，且鼻塞固定带穿过通孔。

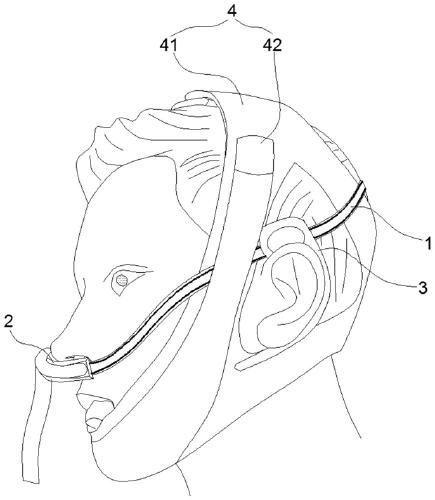

本实用新型一种优选或可选实施方式中，用于佩戴经鼻高流量吸氧鼻塞的装置还包括下颌托带，下颌托带住人体下颌，并沿着人体脸颊向上绕人体头部并固定。

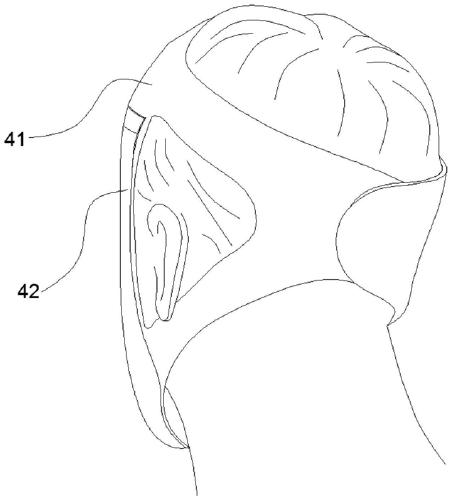

本实用新型一种优选或可选实施方式中，下颌托带包括第一下颌托带和第二下颌托带，第一下颌托带住人体下颌并沿着人体脸颊向上绕人体头部并固定;第二下颌托带的两端设置有魔术贴，与第一下颌托带背离人体皮肤的一侧贴合固定。
本实用新型提供的用于佩戴经鼻高流量吸氧鼻塞的装置至少具有如下有益技术效果：
本实用新型所述鼻塞固定带通过在面料带内设置支撑骨架，利用支撑骨架支撑并固定鼻塞，与现有技术中利用弹性带直接固定相比，利用支撑骨架固定鼻塞能够减小鼻塞固定带对人体面部的压力。进而提高经鼻高流量吸氧装置佩戴的舒适度，防止鼻塞固定带压迫人体面部，进而避免面部枕部处皮肤发生压疮。
此外，本实用新型优选技术方案还可以产生如下技术效果：
本实用新型优选技术方案中，用于佩戴经鼻高流量吸氧鼻塞的装置中的耳挂能进一步固定鼻塞固定带，防止鼻塞固定带在使用过程中发生移动或脱落。优选或可选方案中，通过在耳挂外部设置硅胶层，能够提高耳挂佩戴时，人体耳部的舒适度，防止人体耳部出现压疮。
本实用新型优选技术方案中，用于佩戴经鼻高流量吸氧鼻塞的装置中的下颌托带通过提拉人体下巴以防止患者在吸氧过程中张口呼吸，保持持续有效的呼气末正压。
【附图】：
