【实用新型】一种用于内窥镜器械口的引流装置
专利号：ZL202020926457.6
申请日：20200527
发明人：孙巍
法律状态：授权
公开号：CN213216811U
授权公告日：2021-05-18
交易方式：转让; 许可
【摘要】：
本实用新型提供了一种用于内窥镜器械口的引流装置，涉及医疗器械技术领域，解决了现有技术中内窥镜活检帽在使用过程中孔隙松弛，体内液体沿着内窥镜溢流污染人员设备以及操作环境的技术问题。该引流装置包括杯体和防倒流隔断，杯体的侧壁上设置有引流口，且杯体通过引流口与内窥镜活检孔道入口连接。防倒流隔断位于杯体内，并且防倒流隔断位于引流口下方，防倒流隔断与杯体内壁连接，以在杯体底部形成容纳反流物的容纳腔。进一步，防倒流隔断上设置有入液口，以使人体内反流物通过入液口进入容纳腔内。溢流的反流物通过杯体下方的容纳腔收纳，避免反流物污染医护人员、患者以及操作环境内的设备。杯体内设置防倒流隔断，避免容纳腔内的反流物倒流。
【技术领域】：
本实用新型涉及医疗器械的技术领域，尤其涉及一种用于内窥镜器械口的引流装置。
【实用新型内容】：
本实用新型的所述用于内窥镜器械口的引流装置，包括杯体和防倒流隔断，杯体的侧壁上设置有引流口，且杯体通过引流口与内窥镜活检孔道入口连接。防倒流隔断位于杯体内，并且防倒流隔断位于引流口下方，防倒流隔断与杯体内壁连接，以在杯体底部形成容纳反流物的容纳腔。进一步，防倒流隔断上设置有入液口，以使人体内反流物通过入液口进入容纳腔内。
根据本实用新型一种进一步优选的技术方案，防倒流隔断向靠近杯体底部的一端凹陷。
根据本实用新型一种进一步优选的技术方案，入液口和引流口均为十字形开口。
根据本实用新型一种进一步优选技术方案的用于内窥镜器械口的引流装置还包括杯盖，杯盖与杯体连接，且杯盖上设置有器械操作孔，以使操作器械从器械操作孔穿过引流口进入内窥镜活检孔道。
根据本实用新型一种进一步优选技术方案的用于内窥镜器械口的引流装置还包括导丝锁孔，导丝锁孔与内窥镜作业时导丝锁相适配，以使导丝锁能穿过导丝锁孔。
根据本实用新型一种进一步优选技术方案的用于内窥镜器械口的引流装置还包括固定带，固定带与杯体连接，且杯体通过固定带固定在内窥镜上。
根据本实用新型一种进一步优选的技术方案，固定带与杯体连接。
根据本实用新型一种进一步优选的技术方案，固定带的一端与杯体连接，固定带的另一端设置有粘接段，或者是，固定带的中部与杯体连接，固定带的两端设置有粘接段。
根据本实用新型一种进一步优选技术方案，用于内窥镜器械口的引流装置还包括系口绳，系口绳位于防倒流隔断上方，且系口绳环绕杯体一周且与杯体连接，以通过系口绳将杯体远离容纳腔的一端收紧。
根据本实用新型一种进一步优选的技术方案，杯体远离容纳腔的一端设置有系绳孔，系绳孔沿杯体端面边缘设置，且系口绳穿过系绳孔。
本实用新型提供的用于内窥镜器械口的引流装置至少具有如下有益技术效果：
本实用新型所述的用于内窥镜器械口的引流装置通过设置杯体和防倒流隔断，使得内窥镜治疗时，从内窥镜活检孔道入口溢流的反流物能够及时通过杯体下方的容纳腔收纳，进而避免反流物污染医护人员、患者以及周围环境内的设备。并且通过在杯体内设置防倒流隔断，能够有效避免容纳腔内的反流物在治疗过程中倒流。具体的，内窥镜治疗时，医护人员会根据需要旋转内窥镜，进而使得杯体也会随着内窥镜摆动，通过设置防倒流隔断，能够在引流装置倾斜时阻挡容纳腔内的反流物，进而达到防止容纳腔内的反流物流出的目的。
此外，本实用新型优选技术方案还可以产生如下技术效果：
本实用新型优选技术方案的防倒流隔断向杯体底部凹陷，便于溢流出的反流物在重力的作用下沿着防倒流隔断流入容纳腔内。
本实用新型优选技术方案的用于内窥镜器械口的引流装置通过设置杯盖，且在杯盖设置器械操作孔，使得内窥镜附件器械在可以通过器械操作孔进入内窥镜活检孔道，进而既能防止反流物溢流喷溅污染医护人员、患者和周围环境内的设备，还能保证内窥镜附件器械有足够的空间进出内窥镜活检孔通道。

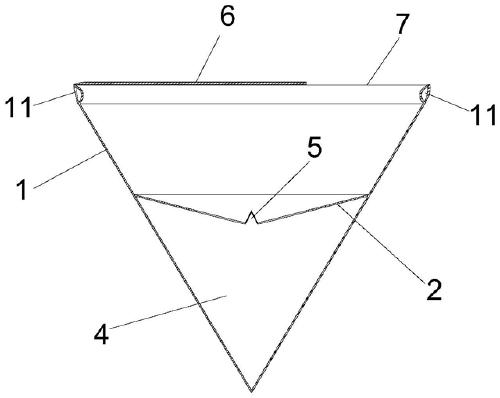

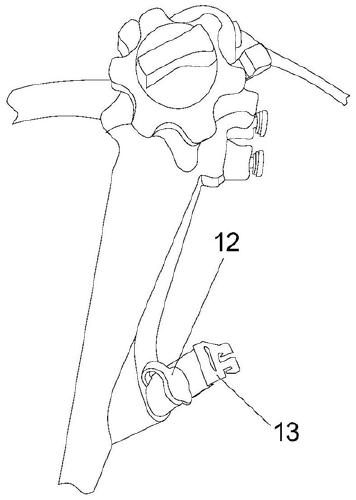

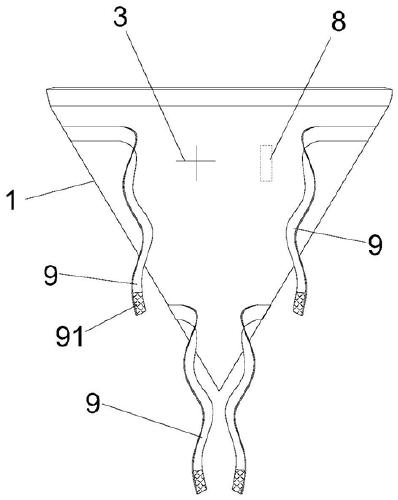

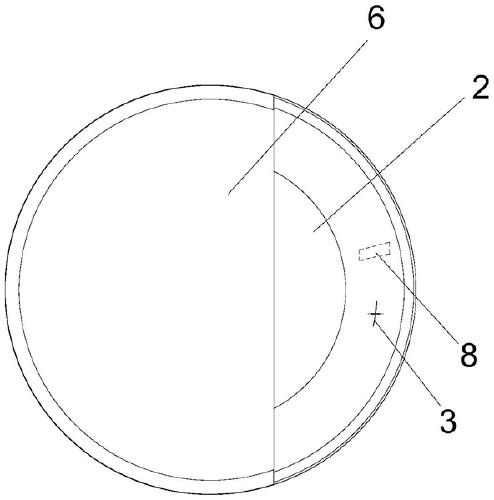

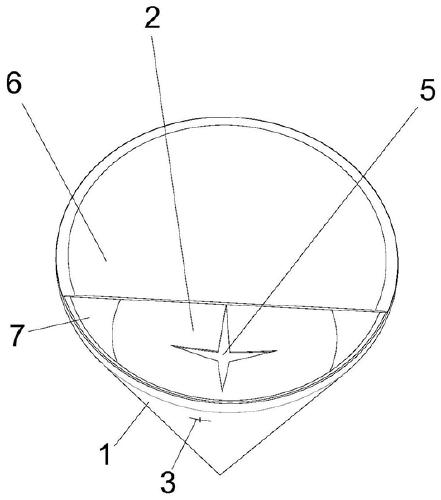

【附图】：
