授权专利
【实用新型】一种引流束缚套
专利号：ZL202021634656.6
申请日：20200808
发明人：董明
法律状态：授权
公开号：CN213048920U
授权公告日：2021-04-27
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种引流束缚套，涉及到医疗医护领域，包括：柔性材质的套本体，所述套本体具有沿其长度方向相对设置的粘合端、被粘合端，且套本体可圈绕成环形以使粘合端、被粘合端相互粘合固定;所述套本体的上端面具有沿其宽度方向排布的多个管身套，管身套自套本体的上端面向上凸出，且套本体和管身套之间的正面截面呈倒U形状，所述管身套的两端为贯通状;设置的套本体可圈绕成环形以使粘合端、被粘合端相互粘合固定，也就是说套本体可以围绕在患者的上半身(腹部)，且利用管身套、管弯套以将引流管有效的束缚在套本体上，引流管不会由于外部移动而自移，且管弯套包围在引流管的弯曲部分外侧，限定了引流管的弯曲程度，避免引流管打折而堵塞。
【技术领域】：
本实用新型涉及医疗医护领域，特别涉及一种引流束缚套。
【实用新型内容】：
本实用新型提供如下技术方案：一种引流束缚套，包括：柔性材质的套本体，所述套本体具有沿其长度方向相对设置的粘合端、被粘合端，且套本体可圈绕成环形以使粘合端、被粘合端相互粘合固定;
所述套本体的上端面具有沿其宽度方向排布的多个管身套，管身套自套本体的上端面向上凸出，且套本体和管身套之间的正面截面呈倒U形状，所述管身套的两端为贯通状;
所述套本体的上端面具有沿其宽度方向排布的多个管弯套，且管身套的两端均对应设有管弯套;
用于引流的引流管，所述引流管依次穿插管身套、管弯套，以被束缚在套本体的上端面。
作为上述方案的进一步优化，所述管弯套的俯视截面为弧形，管弯套的内夹角大于120度，且管弯套为中空，其内径大于引流管的直径以能被引流管穿过。
作为上述方案的进一步优化，所述管弯套为硬质透明材质。
作为上述方案的进一步优化，所述管身套沿其长度方向排列设有至少两个镂空处，两个镂空处的总长度不超过管身套长度的四分之一。
作为上述方案的进一步优化，所述套本体上靠近粘合端、被粘合端的位置分别镂空设有容纳口。
作为上述方案的进一步优化，所述套本体的下端面沿其宽度方向设有多个海绵垫条，多个海绵垫条自套本体的下端面向下凸出。
本实用新型的技术效果和优点：
本实用新型的一种引流束缚套，设置的套本体可圈绕成环形以使粘合端、被粘合端相互粘合固定，也就是说套本体可以围绕在患者的上半身(腹部)，且利用管身套、管弯套以将引流管有效的束缚在套本体上，引流管不会由于外部移动而自移，且管弯套包围在引流管的弯曲部分外侧，限定了引流管的弯曲程度，避免引流管打折而堵塞，设置的管身套对引流管的其他部分进行导向也避免引流管打折，使用安全性高。

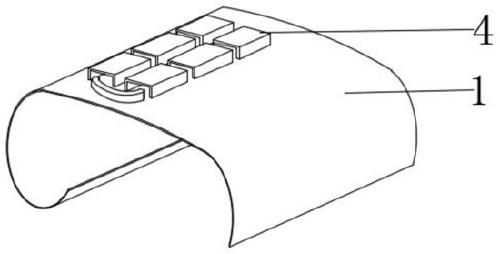

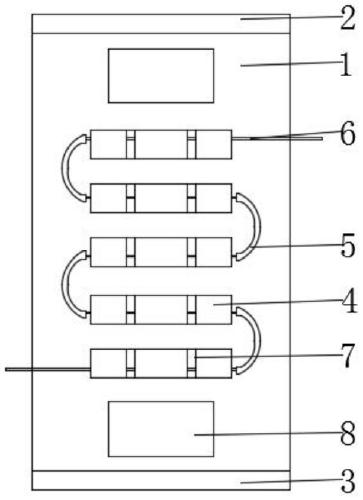

【附图】：
