授权专利
【实用新型】一种阴道检查碘伏纱布
专利号：ZL202021737894.X
申请日：20200819
发明人：齐青
法律状态：授权
公开号：CN213250396U
授权公告日：2021-05-25
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种阴道检查碘伏纱布，涉及到纱布领域，包括纱布层，纱布层的表面固定设置有纱布凸起块，纱布凸起块的中间位置设置有贯穿两侧面的活动孔，活动孔中滑动设置有可变形塑料管，可变形塑料管的一端设置有拉持端，可变形塑料管的另一端设置有密封塞，可变形塑料管中存储有碘伏溶液，在打开密封塞时，可变形塑料管中的碘伏溶液可流出，轻度按压可变形塑料管靠近拉持端的一端然后将可变形塑料管从活动孔中抽出，可将可变形塑料管内存储的碘伏溶液均匀的流入在纱布凸起块中，然后利用纱布层将纱布凸起块绑在患者伤口处即可，使用方便，单独密封在可变形塑料管中的碘伏溶液一次性使用，避免污染。
【技术领域】：
本实用新型涉及纱布领域，特别涉及一种阴道检查碘伏纱布。
【实用新型内容】：
本实用新型提供如下技术方案：一种阴道检查碘伏纱布，包括纱布层，所述纱布层的表面固定设置有纱布凸起块，所述纱布凸起块的中间位置设置有贯穿两侧面的活动孔，所述活动孔中滑动设置有可变形塑料管，所述可变形塑料管的一端设置有拉持端，可变形塑料管的另一端设置有密封塞，所述纱布凸起块中还设有贯穿两侧面的透气槽，所述透气槽的两侧面均密封设置有透气挡灰层，所述透气槽中设置有支撑透气槽的乳胶块。
优选的，所述拉持端的直径大于可变形塑料管的直径，拉持端设置于纱布凸起块的一侧。
优选的，所述密封塞贴合设置在纱布凸起块远离拉持端的一侧，所述密封塞的端部一体设置有密封柱，所述活动孔贯穿纱布凸起块侧面的一端设置有供密封柱匹配插合的密封柱孔，所述密封柱的端部密封插合在密封柱孔和可变形塑料管中。
优选的，所述密封柱插合在可变形塑料管内部的一端一体设置有锥形头，所述密封柱的外圈处固定设置有密封在密封柱孔、可变形塑料管和密封柱之间的橡胶层。
优选的，所述透气槽呈矩形槽体结构，所述乳胶块的上下表面分别固定设置在透气槽的上下内壁。
优选的，所述纱布凸起块在纱布层的表面至少设置有一组。
本实用新型的技术效果和优点：
1、本实用新型的一种阴道检查碘伏纱布，包括纱布层，纱布层的表面固定设置有纱布凸起块，纱布凸起块的中间位置设置有贯穿两侧面的活动孔，活动孔中滑动设置有可变形塑料管，可变形塑料管的一端设置有拉持端，可变形塑料管的另一端设置有密封塞，可变形塑料管中存储有碘伏溶液，在打开密封塞时，可变形塑料管中的碘伏溶液可流出，轻度按压可变形塑料管靠近拉持端的一端然后将可变形塑料管从活动孔中抽出，可将可变形塑料管内存储的碘伏溶液均匀的流入在纱布凸起块中，然后利用纱布层将纱布凸起块绑在患者伤口处即可，使用方便，单独密封在可变形塑料管中的碘伏溶液一次性使用，避免污染;
2、本实用新型的一种阴道检查碘伏纱布，纱布凸起块中还设有贯穿两侧面的透气槽，透气槽的两侧面均密封设置有透气挡灰层，透气槽中设置有支撑透气槽的乳胶块，纱布层包覆在伤口位置时通过纱布凸起块和皮肤之间保持较大空隙，通气性良好，且纱布凸起块中设置有保持间隙供通气的透气槽，透气性好，伤口恢复较快。

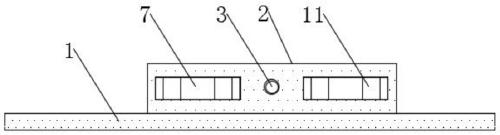

【附图】：
