【实用新型】一种一次性血管介入术中导丝球囊收纳装置
专利号：ZL202021689875.4
申请日：20200814
发明人：蔡宜婷
法律状态：授权
公开号：CN213190104U
授权公告日：2021-05-14
交易方式：转让; 许可
【摘要】：
本实用新型属于医疗辅助用具技术领域，尤其为一种一次性血管介入术中导丝球囊收纳装置，包括波纹筒，波纹筒顶部边缘位置对称固定连接有转轴，波纹筒顶部通过转轴连接有支撑杆，两个支撑杆之间固定连接有悬挂横杆，悬挂横杆表面悬挂连接有固定夹;通过两个支撑杆之间固定连接有悬挂横杆，悬挂横杆表面悬挂连接有固定夹，且固定夹设为六种不同颜色，使该种收纳装置在使用过程中可将导丝、球囊、支架、微导管等器械固定夹于对应的颜色的固定夹上，医生可通过固定夹颜色准确取用对应的相关器械，为医生提供便利，同时该种结构克服现有技术存在的桌面管理分类不足和多条细长器械易缠绕、不易拿取、容易造成污染等缺点，满足使用需求。
【技术领域】：
本实用新型属于医疗辅助用具技术领域，具体涉及一种一次性血管介入术中导丝球囊收纳装置。
【实用新型内容】：
本实用新型提供如下技术方案：一种一次性血管介入术中导丝球囊收纳装置，包括波纹筒，所述波纹筒顶部边缘位置对称固定连接有转轴，所述转轴的数量为两个，所述波纹筒顶部通过转轴连接有支撑杆，两个所述支撑杆之间固定连接有悬挂横杆，所述悬挂横杆表面悬挂连接有固定夹。
优选的，所述固定夹的数量为六个，六个所述固定夹分别设为不同颜色。
优选的，所述固定夹顶部悬挂位置开始有悬挂孔，所述悬挂孔一侧连接有插入槽，所述插入槽与所述悬挂孔结构尺寸均与所述悬挂横杆半径尺寸相匹配。
优选的，所述波纹筒为可折叠型结构，且所述波纹筒底部表面贴附连接有橡胶层。

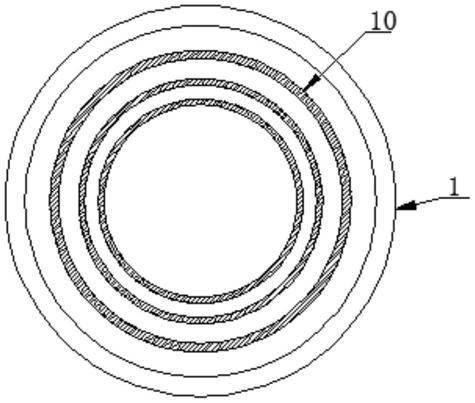

优选的，所述波纹筒内腔底部表面设有导丝槽。
优选的，所述转轴为90度自锁转轴。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过两个支撑杆之间固定连接有悬挂横杆，悬挂横杆表面悬挂连接有固定夹，且固定夹设为六种不同颜色，使该种一次性血管介入术中导丝球囊等收纳装置在使用过程中可将导丝、球囊、支架、微导管等器械固定夹于对应的颜色的固定夹上，医生可通过固定夹颜色准确取用对应的相关器械，为医生在手术过程中提供便利，同时该种结构克服现有技术存在的桌面管理分类不足和多条细长器械易缠绕、不易拿取、容易造成污染等缺点，满足使用需求。
2、通过设有可折叠型波纹筒，且波纹筒顶部通过90度自锁转轴连接有支撑杆，使该种一次性血管介入术中导丝球囊收纳装置在为使用之前可呈平面圆盘状结构，使用时，医生只需将波纹筒拉开成型，将支撑杆通过转轴旋转90度垂直于波纹筒即可，便于该种收纳装置的包装与使用，同时一次性波纹桶内可盛放液体，对于亲水性导丝等介入器材可有序于波纹桶底部平面的凹槽内固定放置。
【附图】：
