【实用新型】一种仰卧位生产腿部支架
专利号：ZL202021907520.8
申请日：20200904
发明人：韩宇瑜
法律状态：授权
公开号：CN213250875U
授权公告日：2021-05-25
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种仰卧位生产腿部支架，涉及到医疗设备领域，包括床板的一端两侧对称设置有空槽，空槽中活动设置有侧挡板，侧挡板在空槽中呈对称状设有两组，两组侧挡板的下端设置有底架，底架的端部固定设置有阻挡在侧挡板侧面的铰接座，侧挡板与铰接座之间通过铰接杆活动铰接，底架的底部固定设置有升降单元，侧挡板能够以铰接杆为轴向外转动，保证了腿部在放置在两组侧挡板之间时可进行一定性的避让，便于适应生产过程中产妇腿部的摆动以减少对产妇的伤害，且可适应不能粗细的腿部。
【技术领域】：
本实用新型涉及医疗设备领域，特别涉及一种仰卧位生产腿部支架。
【实用新型内容】：
本实用新型的目的在于提供一种仰卧位生产腿部支架，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种仰卧位生产腿部支架，包括床板，所述床板的底部四角处均固定焊接有支腿，所述床板的一端两侧对称设置有空槽，所述空槽中活动设置有侧挡板，所述侧挡板在空槽中呈对称状设有两组，两组侧挡板的下端设置有底架，所述底架的端部固定设置有阻挡在侧挡板侧面的铰接座，所述侧挡板与铰接座之间通过铰接杆活动铰接，所述底架的底部固定设置有升降单元，所述升降单元的底部固定焊接有支撑架板上表面，所述支撑架板固定焊接在床板底部一侧的支腿上，两组侧挡板之间固定设置有弹性带，所述弹性带的下方设置有弹性板，所述侧挡板的内侧面固定设置有乳胶层。
优选的，所述弹性带的两端分别固定在两组侧挡板的侧面，所述弹性板呈向上凸起的弧形板状结构，弹性板的一端固定焊接在一侧的侧挡板上，弹性板的另一端活动贴合在另一侧的侧挡板内侧。
优选的，两组侧挡板上均设置有活动槽，所述活动槽设置在弹性板的下方，弹性板的下方设有限制杆，所述限制杆的两端活动穿过两端的活动槽并伸出侧挡板的外侧，所述限制杆的端部通过螺纹配合连接有限位螺母。
优选的，所述活动槽的宽度与限制杆的直径匹配，活动槽的高度大于限制杆的直径，所述限制杆的长度大于两组侧挡板底部之间的距离。
优选的，所述空槽呈矩形槽体结构贯穿床板的上下表面设置，所述空槽的宽度大于两组侧挡板底部之间的距离，所述空槽的长度等于侧挡板的长度。
优选的，两组侧挡板之间的床板表面设置有转动槽，所述转动槽呈贯穿床板一侧的矩形槽体结构，转动槽的矩形槽体结构底部通过转轴活动铰接有转动板。
优选的，所述转动槽的开口处设有两组遮挡在转动板底部的活动限位板，所述活动限位板可转动的设置在床板的底部。
本实用新型的技术效果和优点：
1、本实用新型的一种仰卧位生产腿部支架，床板的一端两侧对称设置有空槽，空槽中活动设置有侧挡板，侧挡板在空槽中呈对称状设有两组，两组侧挡板的下端设置有底架，底架的端部固定设置有阻挡在侧挡板侧面的铰接座，侧挡板与铰接座之间通过铰接杆活动铰接，底架的底部固定设置有升降单元，侧挡板能够以铰接杆为轴向外转动，保证了腿部在放置在两组侧挡板之间时可进行一定性的避让，便于适应生产过程中产妇腿部的摆动以减少对产妇的伤害，且可适应不能粗细的腿部;
2、本实用新型的一种仰卧位生产腿部支架，两组侧挡板之间固定设置有弹性带，弹性带的下方设置有弹性板，侧挡板的内侧面固定设置有乳胶层，乳胶层的弹性缓冲能力强，对产妇腿部的保护性较强，侧挡板升起时，孕妇的腿部呈V字形固定，便于分娩，而侧挡板的升起高度可通过升降单元进行控制，使用方便，而整体设备简单，制造和使用成本较低，且两组侧挡板之间的弹性带垫在腿弯底部，在产妇腿部施力时可进行避让减少对孕妇造成的伤害，而弹性板呈弧形设置，适应腿部的弯曲对产妇腿部进行支撑，且弹性板具有一定的弹性伸缩能力，适应弹性带进行避让的同时可对腿部进行基础的支撑;
3、本实用新型的一种仰卧位生产腿部支架，两组侧挡板之间的床板表面设置有转动槽，转动槽呈贯穿床板一侧的矩形槽体结构，转动槽的矩形槽体结构底部通过转轴活动铰接有转动板，转动板可向下打开，而将两腿之间的位置预留出来，方便医护人员对产妇分娩进行操作，实用性强。

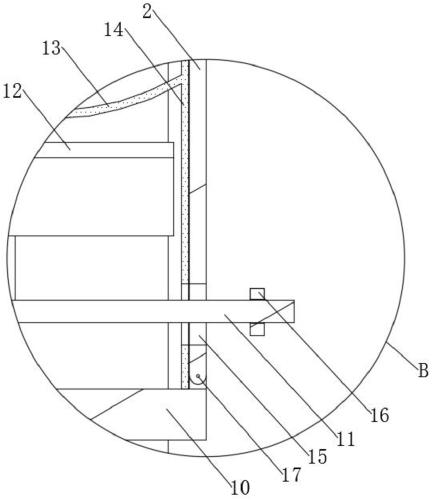

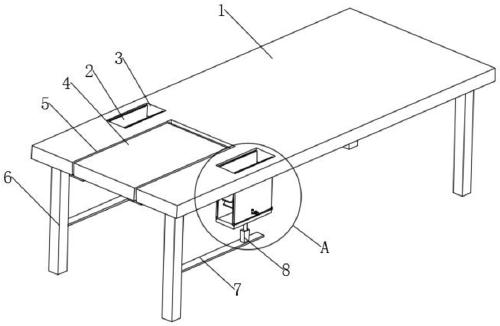

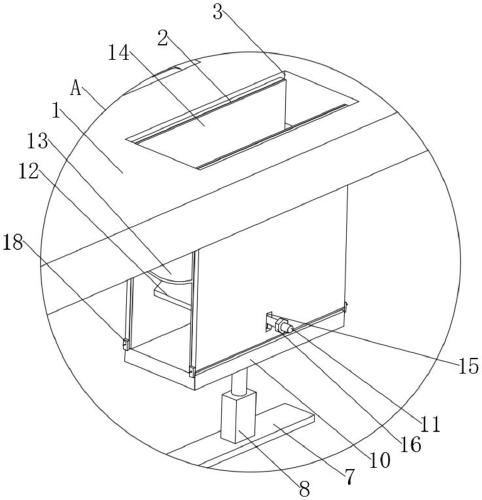

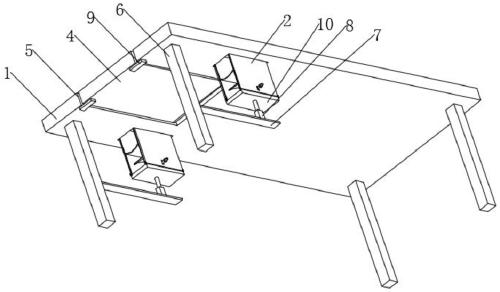

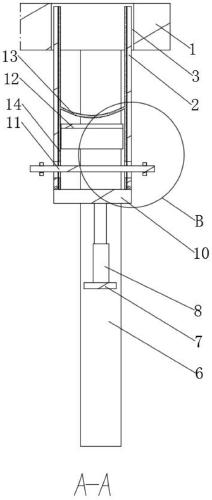

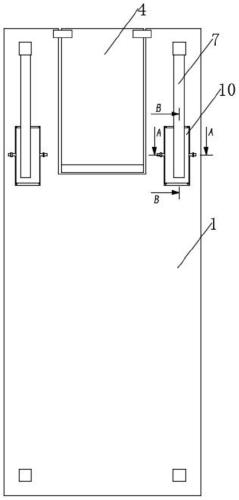

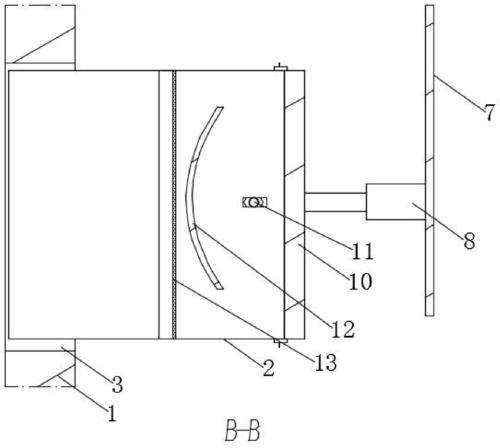

【附图】：
