【实用新型】一种胸引管用固定贴
专利号：ZL202021650968.6
申请日：20200810
发明人：孙宁
法律状态：授权
公开号：CN213252407U
授权公告日：2021-05-25
交易方式：转让; 许可
【摘要】：
本实用新型提供了一种胸引管用固定贴，涉及医疗用品技术领域，解决了现有技术中胸引管与引流瓶上的管体之间的连接处使用胶布剪裁粘贴连接，使用操作不便且连接不牢固的技术问题。该固定贴包括固定片、第一粘接部、卡接组件和固定组件，固定片包裹于两管连接位置处的周向，第一粘接部设置于固定片第一侧面，本实用新型采用固定片、第一粘接部、卡接组件和固定组件相互配合的形式，对胸引管和被连接管连接位置的周向进行规则粘接且对固定片的侧边及周向进行进一步地卡紧和固定，固定更加牢固且外形更加美观，降低了对使用者缠绕粘接的技术要求，操作更加方便，本实用新型用于使胸引管端部位置处的连接更加稳固和方便。
【技术领域】：
本实用新型涉及医疗用品技术领域，尤其是涉及一种胸引管用固定贴。
【实用新型内容】：
本实用新型的目的在于提供一种胸引管用固定贴，解决了现有技术中胸引管与引流瓶上的管体之间的连接处使用胶布剪裁粘贴连接，使用操作不便且连接不牢固的技术问题。本实用新型提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：
本实用新型提供的胸引管用固定贴，包括：包裹于胸引管和被连接管的连接位置处的周向的固定片;设置于所述固定片第一侧面的用于对胸引管和被连接管的连接位置处周向进行粘接固定的第一粘接部，沿所述固定片的长度方向延伸设置;用于对所述固定片的侧边进行固定的卡接组件，沿所述固定片的长度方向设置于所述固定片的侧边位置处;用于对所述固定片的周向进行固定的固定组件，围设在所述固定片周向。
优选地，所述卡接组件包括沿所述固定片的长度方向设置的一个或至少两个公扣和与所述公扣相扣合连接的一个或至少两个母扣，所述公扣和所述母扣，其中一者设置于所述固定片的第一侧边，另一者设置于所述固定片的第二侧边。
优选地，所述卡接组件沿所述固定片的宽度方向设置有一组或至少两组。
优选地，所述固定组件包括一端与所述固定片固定连接的带体和设置于所述固定片上用于供所述带体穿设连接的通孔，所述带体和所述通孔，其中一者设置于所述固定片的第一侧边，另一者设置于所述固定片的第二侧边。
优选地，所述带体和所述通孔一一对应成组设置，且设置有至少两组。
优选地，所述带体的侧面设置有用于与所述固定片的侧面连接的第二粘接部。
优选地，所述第一粘接部和所述第二粘接部的表面均覆盖设置有可揭离的离型纸。
优选地，所述固定片的第二侧面沿自身的宽度方向设置有用于供所述带体穿设的一个或至少两个袢带，所述袢带与所述带体位置对应设置。
优选地，所述固定片为弹性材质。
优选地，所述固定片的第二侧面设置有防水层。
本实用新型相较于现有技术具有以下有益效果：
(1)本实用新型中，采用固定片、第一粘接部、卡接组件和固定组件相互配合的形式，对胸引管和被连接管的连接位置的周向进行规则粘接且对固定片的侧边及周向进行进一步地卡紧和固定，固定更加牢固且外形更加美观，降低了对使用者缠绕粘接的技术要求，操作更加方便。
(2)本实用新型中，卡接组件包括相扣合的公扣和母扣，使用者可手动将固定片侧边处的公扣和母扣相按紧扣合即可实现对固定片侧边的卡接固定，使用方便。并且，卡接组件可沿固定片的宽度方向并列设置有一组或至少两组，连接更加牢固且适用于多种管径。
(3)本实用新型中，固定组件包括带体和通孔，带体贯穿通孔后进行固定，对固定片侧边及周向起锁紧固定作用，且带体的侧面设置有第二粘接部，带体可直接沿固定片的周向进行常规缠绕粘接即可，使用方便。

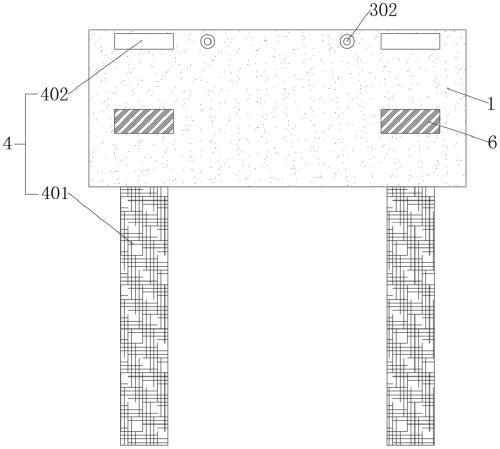

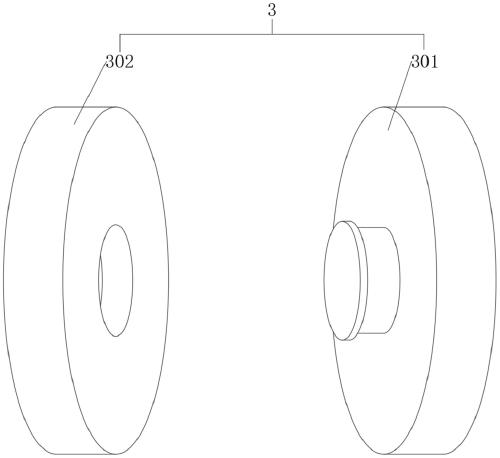

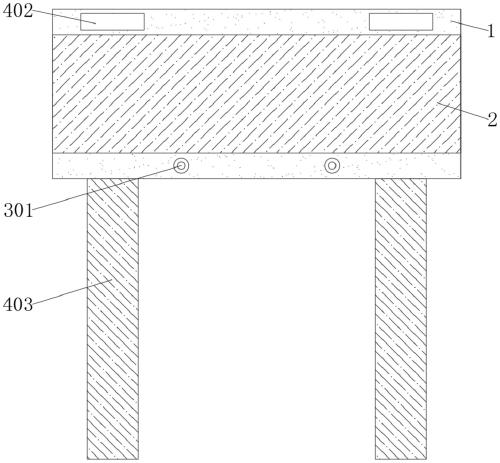

【附图】：
