授权专利
【实用新型】一种新型大便器
专利号：ZL202021255109.7
申请日：20200630
发明人：郎影
法律状态：授权
公开号：CN213075510U
授权公告日：2021-04-30
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗辅助设备领域，具体为一种新型大便器，包括大便器主体，所述大便器主体的底端一侧固定安装有固定底座，所述固定底座的内部一侧设置有储物盒，所述大便器主体的顶端一侧固定安装有靠背箱，所述靠背箱的内部一侧设置有充气气囊，所述大便器主体的顶端靠近靠背箱的一侧固定安装有环形硅胶，所述大便器主体的内部一侧开设有放置槽，且放置槽与储物盒连通，所述大便器主体的内壁靠近环形硅胶的一侧固定安装有两组固定机构。本实用新型所述的一种新型大便器，能够使得整体装置避免使用时的粪便残留问题，减少一线护理人员的工作量，有效的提高了使用人员的工作效率，提高整体装置的实用性，带来更好的使用前景。
【技术领域】：
本实用新型涉及医疗辅助设备领域，具体是一种新型大便器。
【实用新型内容】：

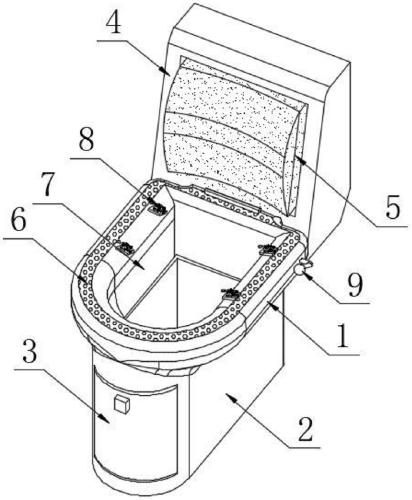

一种新型大便器，包括大便器主体，所述大便器主体的底端一侧固定安装有固定底座，所述固定底座的内部一侧设置有储物盒，所述大便器主体的顶端一侧固定安装有靠背箱，所述靠背箱的内部一侧设置有充气气囊，所述大便器主体的顶端靠近靠背箱的一侧固定安装有环形硅胶，所述大便器主体的内部一侧开设有放置槽，且放置槽与储物盒连通，所述大便器主体的内壁靠近环形硅胶的一侧固定安装有两组固定机构，所述大便器主体的外端一侧固定安装有控制开关。

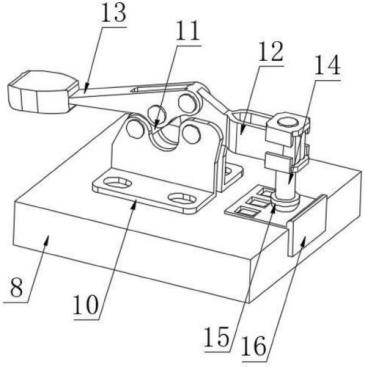

作为本实用新型进一步的方案：所述固定机构的顶端一侧固定安装有连接座，所述连接座的顶端一侧销连接有连接杆，所述固定机构通过连接座与连接杆固定连接。
作为本实用新型再进一步的方案：所述连接座的顶端靠近连接杆的一侧设置有下压座，所述连接杆的外端销连接有拨动杆，且连接座通过连接杆与拨动杆固定连接。
作为本实用新型再进一步的方案：所述下压座的底端一侧固定安装有下压杆，所述下压杆的底端一侧固定安装有软垫，所述固定机构的顶端对应软垫的一侧固定安装有防滑垫。

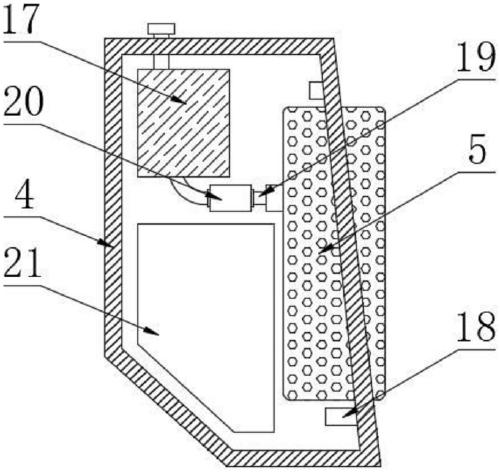

作为本实用新型再进一步的方案：所述靠背箱的内部一侧固定安装有小型气泵，且控制开关的输出端与小型气泵的输入端电性连接，所述靠背箱的内部对应充气气囊的一侧固定安装有固定座，且靠背箱通过固定座与充气气囊固定连接。
作为本实用新型再进一步的方案：所述小型气泵与充气气囊之间固定安装有连接管，且小型气泵通过连接管与充气气囊连通，所述连接管的内部一侧固定安装有单向阀。
作为本实用新型再进一步的方案：所述靠背箱的内部靠近小型气泵的一侧固定安装有蓄电池，所述控制开关与小型气泵的输入端均蓄电池的输出端电性连接。
与现有技术相比，本实用新型的有益效果是：
1、通过设置的储物盒，当患者需要使用大便器主体时，则可以将固定底座稳定放置后，通过放置槽中将储物盒中放置多个大便存储袋，使用人员则可以通过固定机构将大便存储袋进行固定，当使用人员坐在大便器主体上时，则可以通过环形硅胶增加患者使用时的舒适度，为了能够进一步提高患者能够更好的靠在靠背箱上，使用人员则可以通过按动控制开关，通过控制开关操控小型气泵进行运作，小型气泵通过连接管对充气气囊进行打气，从而能够将充气气囊充满气后，使用人员则可以靠在充气气囊上后，提高了使用时的舒适度，提高该装置的实用性，便于使用人员进行使用，相对于传统方式更好。
2、通过设置的固定机构，为了便于使用人员更好的固定大便存储袋时，使用人员则可以抬动连接杆外端的拨动杆，通过拨动杆带动连接座设置的下压座进行下压，通过下压杆则可以将软垫抵向防滑垫上，通过软垫与防滑垫的配合，则可以将大便存储袋牢牢的夹住，便于使用人员进行使用，反之，当使用人员需要更换大便存储袋时，则可以反方向的掰动拨动杆，实现更换大便存储袋使用，避免了粪便残留的问题，有效的提高了使用人员工作效率，便于使用人员进行使用，相对于传统方式更好。
【附图】：
