授权专利
【实用新型】一种心内科重症护理枕头
专利号：ZL202021690059.5
申请日：20200814
发明人：庞月
法律状态：授权
公开号：CN213218475U
授权公告日：2021-05-18
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗设备技术领域，且公开了一种心内科重症护理枕头，包括底板，所述底板的顶部设置有承重板，所述承重板的底部通过铰接件和底板的一侧铰接，所述底板的一侧开设有内槽，所述内槽的内部通过轴承转动连接有螺纹杆;本实用新型解决了现有的枕头不方便调节高度和不方便更换清洗的问题，该装置在使用时，可以转动螺纹杆调节其枕头的高度，其方便了护理人员对病人的护理，降低了护理人员的工作力度，并且其可以调节到与病人合适的枕卧高度，使病人枕卧的更加舒适，同时可以方便套垫进行下取，为护理人员更换清洗提供了方便，并且避免了现有的枕头拉链极容易出现拉丝的麻烦。
【技术领域】：
本实用新型涉及医疗设备技术领域，具体为一种心内科重症护理枕头。
【实用新型内容】：
本实用新型的目的在于提供一种心内科重症护理枕头，具备调节高度和方便更换清洗的优点，解决了现有的枕头不方便调节高度和不方便更换清洗的问题。
为实现上述目的，本实用新型提供如下技术方案：一种心内科重症护理枕头，包括底板，所述底板的顶部设置有承重板，所述承重板的底部通过铰接件和底板的一侧铰接，所述底板的一侧开设有内槽，所述内槽的内部通过轴承转动连接有螺纹杆，所述螺纹杆的表面螺纹连接有螺母块，所述内槽的内部栓接有与螺纹杆通过轴承转动连接的固定块，所述承重板的底部开设有凹槽，所述内槽和螺母块之间通过铰接件铰接有支撑杆，所述承重板的顶部设置有套垫，所述套垫的一侧设置有贯穿至套垫另一侧并与承重板螺纹连接的螺杆，所述底板的一侧栓接有限位块，所述限位块的一侧设置有卡位块，所述限位块和卡位块的一侧均开设有开孔，两个所述开孔的内部设置有限位杆，所述限位杆的两端均栓接有与开孔内壁栓接的弹簧阻尼，所述套垫的一侧一体加工有与卡位块配合使用的限位栓。
优选的，所述螺母块的正面和背面均栓接有滑块，所述内槽的内部对称开设有与滑块滑动连接的滑槽。
优选的，所述限位杆的两侧对称栓接有导块，所述开孔的内部对称栓接有与导块滑动连接的导槽。
优选的，所述螺纹杆的一端固定套接有转动柄。
优选的，所述套垫的顶部粘接有若干个透气垫。
优选的，所述套垫的内部内嵌有与螺杆配合使用的防护环。
与现有技术相比，本实用新型的有益效果如下：
本实用新型通过承重板、内槽、螺纹杆、螺母块、固定块、内槽和支撑杆的设置，解决了现有的枕头不方便调节高度的问题，该装置在使用时，可以转动螺纹杆调节其枕头的高度，其方便了护理人员对病人的护理，降低了护理人员的工作力度，并且其可以调节到与病人合适的枕卧高度，使病人枕卧的更加舒适;
本实用新型通过套垫、螺杆、限位块、卡位块、开孔、限位杆、弹簧阻尼和限位栓的设置，解决了现有的枕头不方便更换清洗的问题，该装置在使用时，可以方便套垫进行下取，为护理人员更换清洗提供了方便，并且避免了现有的枕头拉链极容易出现拉丝的麻烦。

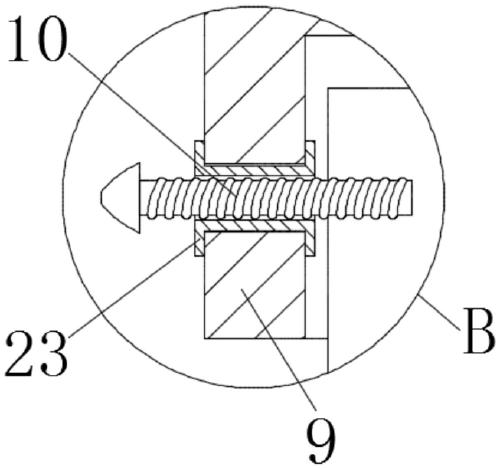

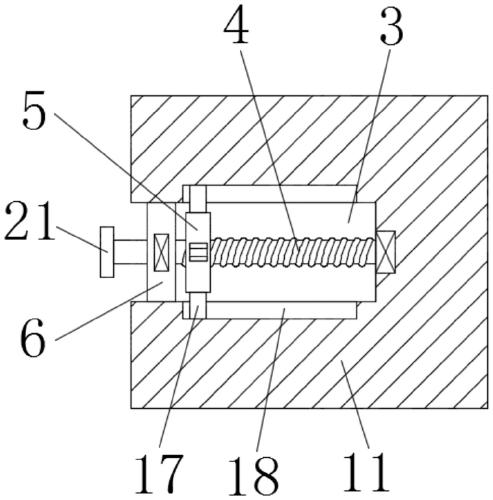

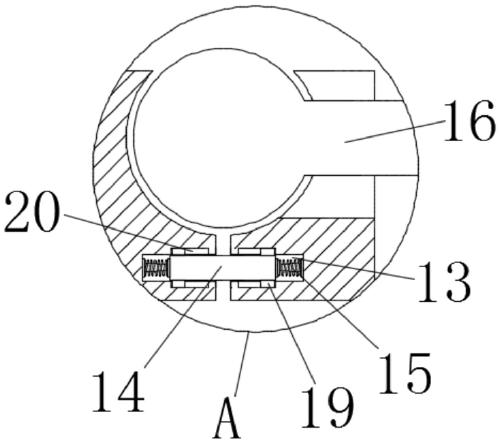

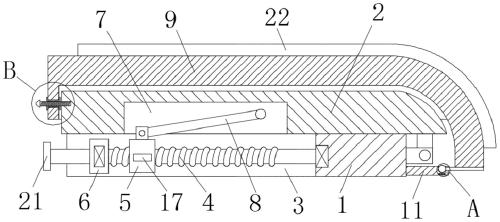

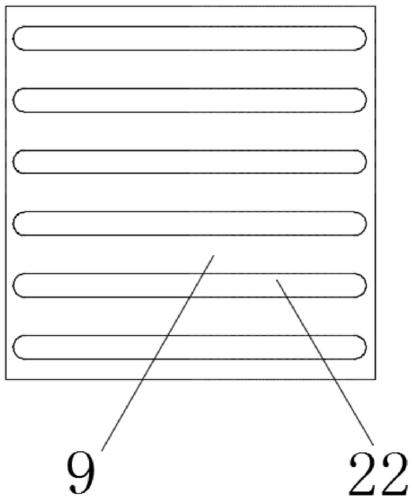

【附图】：
