【实用新型】一种心内科临床检验采血用固定垫
专利号：ZL202021673550.7
申请日：20200812
发明人：郝明辉
法律状态：授权
公开号：CN213046914U
授权公告日：2021-04-27
交易方式：转让; 许可
【摘要】：
本实用新型属于临床检验采血用固定垫，具体公开了一种心内科临床检验采血用固定垫，包括采血护垫主体、底座、支撑柱和药品盒，采血护垫主体的底部固定连接有底座，底座的顶端四周固定连接有支撑柱，活动绷带的内部中间位置固定连接有软管，多功能护手柱的内部中间位置固定连接有增压块，增压块与充气机和弹簧共同组成辅助机构，增压块通过充气机的充气来增加压力，在使用时患者将手放入到U型垫中，再放入后充气机会对增压块进行增压作用，增压的作用时使手臂处于绷紧状态方便医疗人员抽取血液样本，软管与增压泵和压力感应器共同组成固定机构，在患者将手放入U型垫后可以通过增压泵对软管进行增压，可以在未来具有广泛的发展前景。
【技术领域】：
本实用涉及采血用固定垫，具体为一种心内科临床检验采血用固定垫。
【实用新型内容】：
本实用新型提供如下技术方案：一种心内科临床检验采血用固定垫，包括采血护垫主体、底座、支撑柱和药品盒，所述采血护垫主体的底部固定连接有底座，所述底座的顶端四周固定连接有支撑柱，所述底座的顶端固定连接有前面部位固定连接有药品盒，所述底座的顶端后面部位两侧固定连接有侧栏，所述底座顶端中间部位固定连接有多功能护手柱，所述侧栏的右端固定连接有活动绷带，所述活动绷带的内部中间位置固定连接有软管，所述活动绷带的内部左端固定连接有收线轮，所述多功能护手柱的内部中间位置固定连接有增压块，所述多功能护手柱的两端固定连接有弹簧，所述多功能护手柱的中间位置嵌入连接有U型垫，所述收线轮的内部左端固定连接有电机，所述收线轮的内部中间位置固定有线杯,所述收线轮的内部右端固定连接有轮轴。
优选的，所述多功能护手柱的两端中间位置固定连接有充气机。
优选的，所述活动绷带的内部右端固定连接有增压泵。
优选的，所述活动绷带的内部两侧固定连接有压力感应器。
优选的，所述软管与增压泵和压力感应器共同组成固定机构。
优选的，所述增压块与充气机和弹簧共同组成辅助机构。
与现有技术相比，本实用新型的有益效果是:
1.该种心内科临床检验采血用固定垫，软管与增压泵和压力感应器共同组成固定机构，在患者将手放入U型垫后可以通过增压泵对软管进行增压，让手处于紧绷状态，同时也可以通过通过收线轮内部的电机带动线杯和轮轴对软管进行收取使软管缩短来适应不同的手臂。
2.该种心内科临床检验采血用固定垫，增压块与充气机和弹簧共同组成辅助机构，增压块通过充气机的充气来增加压力，在使用时患者将手放入到U 型垫中，再放入后充气机会对增压块进行增压作用，增压的作用时使手臂处于绷紧状态方便医疗人员抽取血液样本，在增压的同时压力感应器会感到手部所受的压力及时对增压工作进行制止。

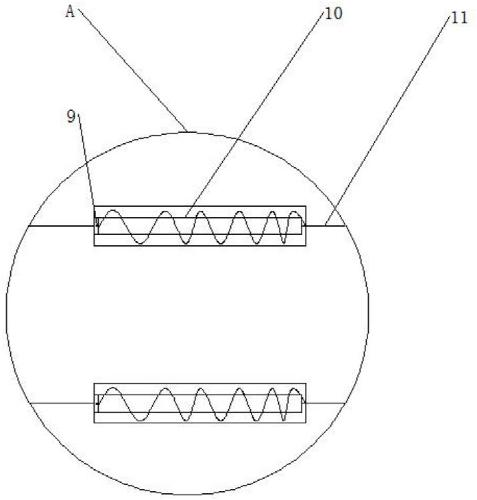

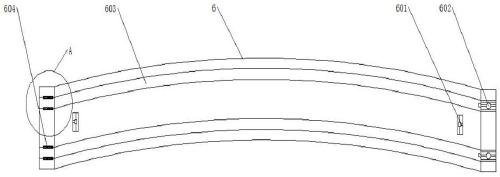

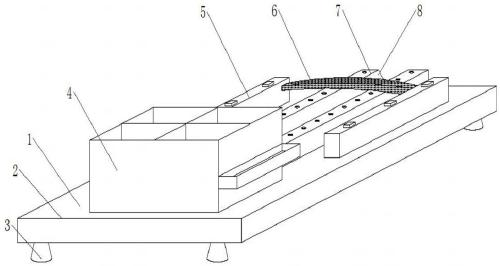

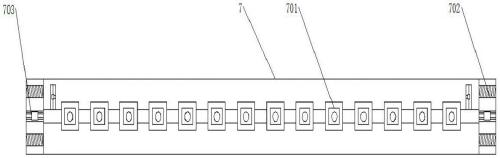

【附图】：
