授权专利
【实用新型】一种消毒支架
专利号：ZL202021405956.7
申请日：20200716
发明人：张莎
法律状态：授权
公开号：CN213098961U
授权公告日：2021-05-04
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗技术领域，具体是一种消毒支架，包括支撑杆，所述支撑杆的上端固定有储物盒，且支撑杆的下方固定有连接套，所述储物盒的上方连接有支撑机构，且储物盒的内部设置有抽屉，所述连接套的外部连接有基座，所述抽屉的前表面位于上方位置处固定有把柄，所述基座的下方等间距固定有万向轮。本实用新型设计新颖，可同时为患者和医护人员提供便利，在患者使用PICC时，需要进行消毒，在消毒期间可将手臂放于支撑板上，可通过调整第二支杆的高度，来把手臂和床面的夹角调至45°作用，在此期间，不需患者的手臂过多地用力，又便于医护人员操作，以保证良好的消毒效果，减轻了患者的痛苦。
【技术领域】：
本实用新型涉及医疗技术领域，具体是一种消毒支架。
【实用新型内容】：

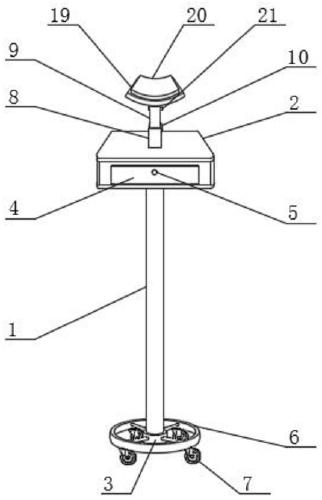

本实用新型提供如下技术方案：一种消毒支架，包括支撑杆，所述支撑杆的上端固定有储物盒，且支撑杆的下方固定有连接套，所述储物盒的上方连接有支撑机构，且储物盒的内部设置有抽屉，所述连接套的外部连接有基座，所述抽屉的前表面位于上方位置处固定有把柄，所述基座的下方等间距固定有万向轮。

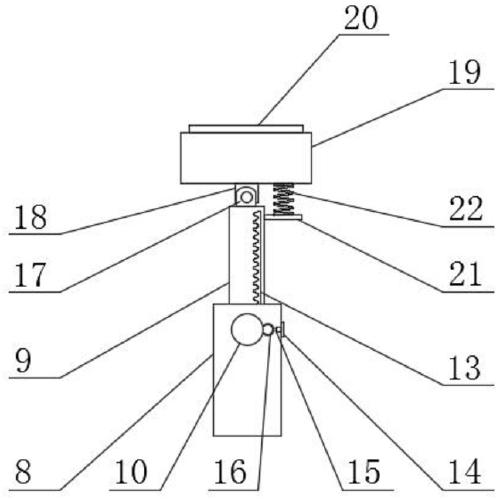

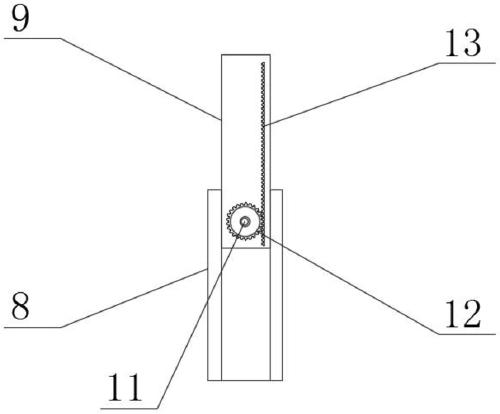

作为本实用新型更进一步的方案，所述支撑机构包括第一支杆，所述第一支杆的上方设置有第二支杆，且第一支杆的一侧设置有旋钮，所述第一支杆的后表面固定有固定片，所述旋钮的一端位于第一支杆的内部设有齿轮，且旋钮与齿轮之间通过转轴相连，所述第二支杆的一侧对应齿轮的位置处固定有齿牙，所述第二支杆的后侧固定有固定板，且第二支杆的上方设置有连接件，所述固定片的前侧设置有夹块，且固定片与夹块之间通过伸缩杆相连，所述连接件的上方设有支撑板，且连接件与支撑板之间通过连接块转动相连，所述固定板的上方连接有弹簧。
作为本实用新型更进一步的方案，所述支撑板的上表面设置有软垫，所述软垫为一种PVC材质的构件，且软垫的内部填充有海绵。
作为本实用新型更进一步的方案，所述支撑板呈弧形结构的构件，且支撑板的厚度为2.5cm。
作为本实用新型更进一步的方案，所述夹块呈“C”形结构的构件，且夹块的内径与转轴的直径相适配。
作为本实用新型更进一步的方案，所述第一支杆的内径与第二支杆的外径相适配，且第一支杆的长度与第二支杆的长度相等。
与现有技术相比，本实用新型的有益效果是：本实用新型设计新颖，可同时为患者和医护人员提供便利，在患者使用PICC时，需要进行消毒，在消毒期间可将手臂放于支撑板上，可通过调整第二支杆的高度，来把手臂和床面的夹角调至45°作用，在此期间，不需患者的手臂过多地用力，又便于医护人员操作，以保证良好的消毒效果，减轻了患者的痛苦。
【附图】：
