授权专利
【实用新型】一种稳定移动的护理车
专利号：ZL202020638598.8
申请日：20200424
发明人：谢海玉
法律状态：授权
公开号：CN212490582U
授权公告日：2021-02-09
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗器械技术领域，且公开了一种稳定移动的护理车，包括安装座，所述安装座的顶部固定连接有储存箱，所述安装座左侧的顶部固定连接有把手，所述安装座底部的四角均开设有固定槽。该稳定移动的护理车，通过固定槽、限位板、固定杆和缓冲球对该护理车进行减震，避免其在行走过程中发生较大的颠簸，造成侧翻等情况，同时通过张紧弹簧进一步对其进行减震，使万向轮在颠簸过程中能够更快复位，进一步的减少其受到的震动，使其能够更为稳定的移动，然后通过支撑块对该护理车进行支撑，避免其在使用过程中发生晃动，从而达到了结构简单，移动更为便利和稳定且在使用过程中更为稳固的目的。
【技术领域】：
本实用新型涉及医疗器械技术领域，具体为一种稳定移动的护理车。
【实用新型内容】：
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种稳定移动的护理车，具备结构简单，移动更为便利和稳定且在使用过程中更为稳固等优点，解决了现有技术中的护理车不够稳定，在行走过程中容易碰到凸块等杂物造成其侧翻，引起较大的不便，且在到达指定地点时不能将其稳固的固定住，这就导致护士在拿取物品时护理车容易晃动，降低护士的工作效率的问题。
(二)技术方案

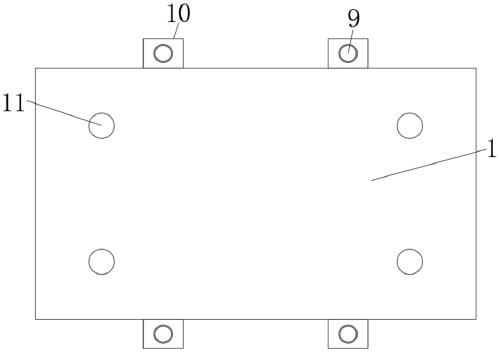

为实现上述结构简单，移动更为便利和稳定且在使用过程中更为稳固的目的，本实用新型提供如下技术方案：一种稳定移动的护理车，包括安装座，所述安装座的顶部固定连接有储存箱，所述安装座左侧的顶部固定连接有把手，所述安装座底部的四角均开设有固定槽，所述固定槽的内部滑动连接有限位板，所述限位板的底部固定连接有固定杆，所述固定杆的底端并位于安装座的底部固定连接有万向轮，所述限位板的顶部活动连接有缓冲球，所述缓冲球的顶部与固定槽的内壁接触，所述限位板的底部并位于固定杆的表面固定连接有张紧弹簧，所述张紧弹簧的底端与固定槽的内壁固定连接，所述安装座正面和背面的两侧均固定连接有固定板，所述固定板的顶部螺纹连接有螺纹杆，所述螺纹杆的底端并位于固定板的下方活动连接有支撑块。
优选的，所述把手的右侧固定连接有连接杆，所述连接杆的右端与储存箱固定连接。
优选的，所述限位板的两侧均固定连接有滑块，所述固定槽的内壁开设有与滑块对应的滑槽，所述滑块滑动连接于滑槽的内部。

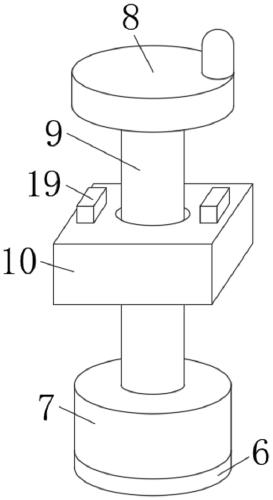

优选的，所述螺纹杆的顶端并位于固定板的上方固定连接有借力块，所述借力块顶部的一侧固定连接有凸块。
优选的，所述支撑块的顶部固定连接有轴承，所述螺纹杆的底端与轴承的内圈固定连接。
优选的，所述支撑块的底部固定连接有防滑垫，所述固定板顶部的两侧均固定连接有限位块。
(三)有益效果
与现有技术相比，本实用新型提供了一种稳定移动的护理车，具备以下有益效果：
1、该稳定移动的护理车，通过固定槽、限位板、固定杆和缓冲球对该护理车进行减震，避免其在行走过程中发生较大的颠簸，造成侧翻等情况，同时通过张紧弹簧进一步对其进行减震，使万向轮在颠簸过程中能够更快复位，进一步的减少其受到的震动，使其能够更为稳定的移动，然后通过支撑块对该护理车进行支撑，避免其在使用过程中发生晃动，从而达到了结构简单，移动更为便利和稳定且在使用过程中更为稳固的目的。
2、该稳定移动的护理车，通过连接杆和把手使得该护理车更为方便推动，通过滑块和滑槽对限位板进行限位，避免其在上下移动的过程中发生偏移，通过借力块和凸块使得螺纹杆的转动更为便利，然后通过轴承避免支撑块跟随螺纹杆转动，造成其损坏，通过防滑垫使得该护理车安装更为稳固，然后通过限位块对支撑块进行限位，使其向下移动的距离相同，避免高低不平造成护理车安装不够稳固。
【附图】：
