授权专利
【实用新型】一种胎心监护绑带
专利号：ZL202021606764.2
申请日：20200805
发明人：杨晓菲
法律状态：授权
公开号：CN213046866U
授权公告日：2021-04-27
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种胎心监护绑带，涉及到胎心监护绑带领域，包括将用于胎心监护的两组探头分别固定的活动弹性绑带和固定弹性绑带，活动弹性绑带包括一体设置的第一固定段和第一活动段，固定弹性绑带包括一体设置的第二固定段和第二活动段，固定弹性绑带的下端中部固定设有延伸至活动弹性绑带底部的定位带，定位带包括上下分布的魔术母帖、棉质层，魔术母帖与棉质层之间相互固定，活动弹性绑带的下端中部固定设有与魔术母帖之间相互贴合固定的魔术子帖，活动弹性绑带可相对固定弹性绑带移动并通过其底部的魔术子帖粘合固定在定位带表面的魔术母贴上，可方便调节活动弹性绑带和固定弹性绑带两者之间的位置，便于根据实际需求进行固定。
【技术领域】：
本实用新型涉及胎心监护绑带领域，特别涉及一种胎心监护绑带。
【实用新型内容】：
本实用新型提供如下技术方案：一种胎心监护绑带，包括将用于胎心监护的两组探头分别固定的活动弹性绑带和固定弹性绑带，所述活动弹性绑带包括一体设置的第一固定段和第一活动段，所述固定弹性绑带包括一体设置的第二固定段和第二活动段，所述第二固定段的端部外侧面和第一固定段的端部外侧面均固定设置有固定纽，所述第一活动段和第二活动段的端部均设有与固定纽对应的扣孔，所述扣孔设有多组，第一活动段上的扣孔贯穿第一活动段的内外两侧，第二活动段上的扣孔贯穿第二活动段的内外两侧，所述活动弹性绑带和固定弹性绑带上均固定设有呈对称分布的弹性带，对称分布的弹性带之间组成探头区，所述固定弹性绑带的下端中部固定设有延伸至活动弹性绑带底部的定位带，所述定位带包括上下分布的魔术母帖、棉质层，所述魔术母帖与棉质层之间相互固定，所述活动弹性绑带的下端中部固定设有与魔术母帖之间相互贴合固定的魔术子帖。
优选的，所述弹性带呈凹字形结构，弹性带固定在对应的第二固定段和第一固定段边角处。
优选的，所述活动弹性绑带和固定弹性绑带上均设有多组内外贯穿的散热槽，所述散热槽呈矩形槽体结构。
优选的，所述活动弹性绑带和固定弹性绑带均呈圆形开口的带状结构。
优选的，所述定位带的长度足以供定位带的端部向固定弹性绑带一侧弯折并将定位带的上表面完全覆盖。
优选的，所述弹性带设有多组，多组弹性带固定在第一固定段的端部内侧面和第二固定段的端部内侧面。
本实用新型的技术效果和优点：
1、本实用新型的一种胎心监护绑带，包括将用于胎心监护的两组探头分别固定的活动弹性绑带和固定弹性绑带，活动弹性绑带包括一体设置的第一固定段和第一活动段，固定弹性绑带包括一体设置的第二固定段和第二活动段，固定弹性绑带的下端中部固定设有延伸至活动弹性绑带底部的定位带，定位带包括上下分布的魔术母帖、棉质层，魔术母帖与棉质层之间相互固定，活动弹性绑带的下端中部固定设有与魔术母帖之间相互贴合固定的魔术子帖，活动弹性绑带可相对固定弹性绑带移动并通过其底部的魔术子帖粘合固定在定位带表面的魔术母贴上，可方便调节活动弹性绑带和固定弹性绑带两者之间的位置，便于根据实际需求进行固定;
2、本实用新型的一种胎心监护绑带，探头可穿过弹性带并置于探头区中，探头在相应的活动弹性绑带和固定弹性绑带内侧可被固定，探头不会移动而影响测量。

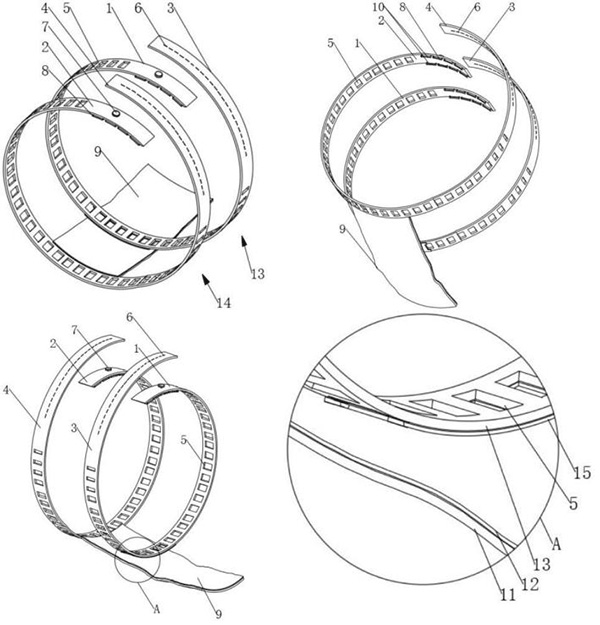

【附图】：
