授权专利
【实用新型】一种手腕冰敷手套
专利号：ZL202021606727.1
申请日：20200805
发明人：许金燕
法律状态：授权
公开号：CN213031013U
授权公告日：2021-04-23
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种手腕冰敷手套，涉及到手腕冰敷手套领域，腕套的内部位于靠近外部的一侧设有放置冰袋的冰袋腔，腕套的表面设有密封在冰袋腔的开口位置的密封层，密封层的中部设有可开合冰袋腔的拉链，冰袋腔可方便打开而放入冰袋，供腕套戴在手腕上冰敷消肿使用;腕套的内部位于腕套贴合皮肤的一侧设有可充换热介质的换热腔，换热腔的内壁上固定设有防水通过的密封膜，腕套的表面设有向换热腔中充入换热介质的输入部分，输入部分包括输入孔，换热腔中可送入气体、水或者抽真空，可将冰袋腔中的冰袋与手腕之间隔开，存在一个将冰袋上温度升高再传递至手腕皮肤的目的，避免了冰袋直接作用于手腕造成过度冰凉的现象。
【技术领域】：
本实用新型涉及手腕冰敷手套领域，特别涉及一种手腕冰敷手套。
【实用新型内容】：
本实用新型提供如下技术方案：一种手腕冰敷手套，包括可套设于手腕上的腕套，还包括：腕套一侧供人体上拇指通过的指孔，所述腕套的内部位于靠近外部的一侧设有放置冰袋的冰袋腔，所述腕套的表面设有密封在冰袋腔的开口位置的密封层，所述密封层的中部设有可开合冰袋腔的拉链，所述腕套的内部位于腕套贴合皮肤的一侧设有可充换热介质的换热腔，所述换热腔的内壁上固定设有防水通过的密封膜，所述腕套的表面设有向换热腔中充入换热介质的输入部分，所述输入部分包括输入孔。
优选的，所述冰袋的下端内部设有可活动并与冰袋内壁之间保持密封的弹性橡胶片，所述冰袋的下端内壁上固定设有阻挡弹性橡胶片下降的橡胶挡块。
优选的，所述冰袋的上端设有向冰袋中输入水的开口，开口处密封有阻止输入冰袋中的水流出的密封块。
优选的，所述输入孔的端部开口处卡合密封有密封头，所述密封头呈凸字形结构。
优选的，所述腕套的表面固定设有两组将密封头拉持固定的弹性拉带，两组弹性拉带远离腕套的一端分别固定在密封头的两侧面。
优选的，所述冰袋腔在腕套中设有多组，所述换热腔在腕套的内部沿着腕套的内壁分布设有一组。
本实用新型的技术效果和优点：
1、本实用新型的一种手腕冰敷手套，腕套的内部位于靠近外部的一侧设有放置冰袋的冰袋腔，腕套的表面设有密封在冰袋腔的开口位置的密封层，密封层的中部设有可开合冰袋腔的拉链，冰袋腔可方便打开而放入冰袋，供腕套戴在手腕上冰敷消肿使用;
2、本实用新型的一种手腕冰敷手套，腕套的内部位于腕套贴合皮肤的一侧设有可充换热介质的换热腔，换热腔的内壁上固定设有防水通过的密封膜，腕套的表面设有向换热腔中充入换热介质的输入部分，输入部分包括输入孔，换热腔中可送入气体、水或者抽真空，可将冰袋腔中的冰袋与手腕之间隔开，存在一个将冰袋上温度升高再传递至手腕皮肤的目的，避免了冰袋直接作用于手腕造成过度冰凉的现象。

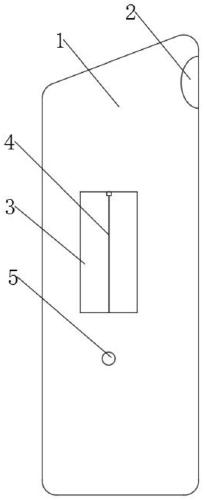

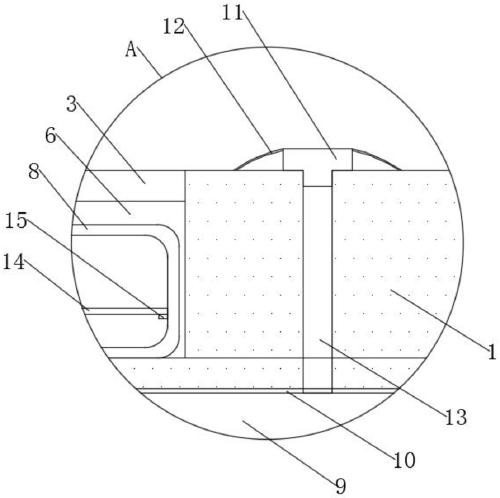

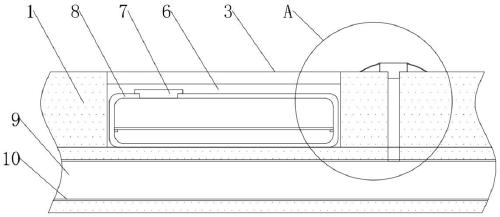

【附图】：
