授权专利
【实用新型】一种浓度检测消毒桶
专利号：ZL202021750871.2
申请日：20200820
发明人：谢莉
法律状态：授权
公开号：CN213251554U
授权公告日：2021-05-25
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种浓度检测消毒桶，涉及到消毒桶领域，包括消毒外桶，消毒外桶的内部设有消毒内桶，消毒外桶的一侧设有透明板，透明板的表面设有刻度线，透明板的走向与消毒外桶的长度方向走向一致，消毒外桶的内侧面设置有设置在透明板内侧的检测槽，检测槽中活动插合有表面涂抹有检测试剂的透明试板，透明试板的底部设置有可吸附固定在检测槽内壁上的磁性吸块，消毒内桶的表面设有多组滤孔，透明试板可根据涂抹在表面的检测试剂的颜色变化判断桶内调试试剂的浓度，消毒内桶可用于放置物品直接进行消毒，消毒后方便从消毒外桶中取出而将消毒水留在消毒外桶中，使用方便。
【技术领域】：
本实用新型涉及消毒桶领域，特别涉及一种浓度检测消毒桶。
【实用新型内容】：
本实用新型提供如下技术方案：一种浓度检测消毒桶，包括消毒外桶，所述消毒外桶的内部设有消毒内桶，所述消毒外桶的一侧设有透明板，所述透明板的表面设有刻度线，透明板的走向与消毒外桶的长度方向走向一致，所述消毒外桶的内侧面设置有设置在透明板内侧的检测槽，所述检测槽中活动插合有表面涂抹有检测试剂的透明试板，所述透明试板的底部设置有可吸附固定在检测槽内壁上的磁性吸块，所述消毒内桶的表面设有多组滤孔。
优选的，所述消毒外桶的上端内圈处固定设有导向环，所述消毒内桶的外圈处设有限位环，消毒内桶与限位环之间通过连接杆固定。
优选的，所述连接杆上套设有套环，所述套环在消毒内桶的两侧对称设有两组，所述消毒内桶的上方设有可提拉消毒内桶的提手，所述提手的两端分别固定焊接在消毒内桶两侧的套环上。
优选的，所述限位环活动贴合在导向环的上表面，导向环的上表面活动镶嵌有多组活动贴合在限位环下表面的滚珠。
优选的，所述透明试板的宽度小于检测槽的宽度，透明试板的长度加磁性吸块的长度等于检测槽的长度。
优选的，所述消毒外桶与消毒内桶之间保持空隙，消毒内桶的上方与消毒外桶之间通过设置在限位环与消毒内桶之间的连接杆保持空隙。
本实用新型的技术效果和优点：
1、本实用新型的一种浓度检测消毒桶，包括消毒外桶，消毒外桶的内部设有消毒内桶，消毒外桶的一侧设有透明板，透明板的表面设有刻度线，透明板的走向与消毒外桶的长度方向走向一致，消毒外桶的内侧面设置有设置在透明板内侧的检测槽，检测槽中活动插合有表面涂抹有检测试剂的透明试板，透明试板的底部设置有可吸附固定在检测槽内壁上的磁性吸块，消毒内桶的表面设有多组滤孔，透明试板可根据涂抹在表面的检测试剂的颜色变化判断桶内调试试剂的浓度，消毒内桶可用于放置物品直接进行消毒，消毒后方便从消毒外桶中取出而将消毒水留在消毒外桶中，使用方便;
2、本实用新型的一种浓度检测消毒桶，限位环活动贴合在导向环的上表面，导向环的上表面活动镶嵌有多组活动贴合在限位环下表面的滚珠，消毒内桶可在消毒外桶中转动，转动时限位环贴合在导向环上的滚珠上转动，可方便充分消毒消毒内桶中的物品;
3、本实用新型的一种浓度检测消毒桶，消毒外桶中直接可进行消毒液的配置，配置的过程中持续观察透明试板上的颜色变化，较为精确，且配置时即完成检测，检测超标之后还方便进行调试。

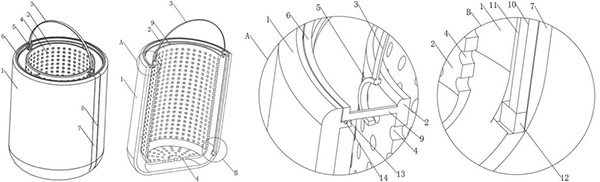

【附图】：
