授权专利
【实用新型】一种可侧向外伸的护理床
专利号：ZL202020639849.4
申请日：20200424
发明人：谢海玉
法律状态：授权
公开号：CN212522249U
授权公告日：2021-02-12
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗器械技术领域，且公开了一种可侧向外伸的护理床，包括护理床本体，所述护理床本体底部的两侧均固定连接有支撑腿，两侧中部所述支撑腿相背离的一侧均活动连接有转动杆。该可侧向外伸的护理床，通过手动将固定板和延伸板向外侧拉动，此时转动转动杆，使得定位块插接于定位槽的内部，然后通过螺纹杆对定位块进行固定，从而通过转动杆对延伸板进行支撑，使其安装更为稳固，将延伸板推动至活动槽的内部，此时拉动U型插板，使其插接于插槽的内部，通过U型插板对固定板进行固定，避免误触造成其随意晃动，从而达到了结构简单，能够向外侧拉伸且适用范围更加广的目的。
【技术领域】：
本实用新型涉及医疗器械技术领域，具体为一种可侧向外伸的护理床。
【实用新型内容】：
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种可侧向外伸的护理床，具备结构简单，能够向外侧拉伸且适用范围更加广等优点，解决了现有技术中的护理床其宽度一般是固定的，而一些病人体格较大，普通的护理床难以满足其需求，这就导致病人不能得到较好的休息的问题。
(二)技术方案
为实现上述结构简单，能够向外侧拉伸且适用范围更加广的目的，本实用新型提供如下技术方案：一种可侧向外伸的护理床，包括护理床本体，所述护理床本体底部的两侧均固定连接有支撑腿，两侧中部所述支撑腿相背离的一侧均活动连接有转动杆，所述转动杆远离支撑腿的一端固定连接有定位块，所述护理床本体的两侧均开设有活动槽，所述活动槽的内部滑动连接有限位板，所述限位板的外侧固定连接有延伸板，所述延伸板远离限位板的一侧并位于护理床本体的外侧固定连接有固定板，所述延伸板的顶部开设有均匀分布的凹槽，中部所述凹槽的内底壁螺纹连接有螺纹杆，所述延伸板的底部开设有与定位块对应的定位槽，所述护理床本体底部的两侧均开设有固定槽，所述固定槽的内部滑动连接有固定块，所述固定块的底部固定连接有U型插板，所述固定板的底部开设有与U型插板对应的插槽。
优选的，两侧中部所述支撑腿相背离的一侧均固定连接有铰接座，所述转动杆与支撑腿之间通过铰接座铰接。
优选的，所述支撑腿的一侧固定连接有与转动杆对应的卡扣，所述卡扣的外侧开设有卡槽。
优选的，所述定位块远离转动杆的一侧开设有螺纹槽，所述螺纹槽与螺纹杆相对应。
优选的，所述固定块的底部并位于U型插板的表面固定连接有张紧弹簧，所述张紧弹簧的一端与固定槽的内壁固定连接。
优选的，所述限位板的正面和背面并位于活动槽的内部均固定连接有滑块，所述活动槽的内壁开设有与滑块对应的滑槽，所述滑块滑动连接于滑槽的内部。
(三)有益效果
与现有技术相比，本实用新型提供了一种可侧向外伸的护理床，具备以下有益效果：
1、该可侧向外伸的护理床，通过手动将固定板和延伸板向外侧拉动，此时转动转动杆，使得定位块插接于定位槽的内部，然后通过螺纹杆对定位块进行固定，从而通过转动杆对延伸板进行支撑，使其安装更为稳固，将延伸板推动至活动槽的内部，此时拉动U型插板，使其插接于插槽的内部，通过U型插板对固定板进行固定，避免误触造成其随意晃动，从而达到了结构简单，能够向外侧拉伸且适用范围更加广的目的。
2、该可侧向外伸的护理床，通过铰接座使得转动杆的转动更为便利，通过卡扣和卡槽方便对转动杆进行固定，避免其在闲置时随意晃动，通过螺纹槽使得螺纹杆的安装更为稳固，然后通过张紧弹簧推动固定块和U型插板使其能够更为稳固的插接在插槽的内部，通过滑块和滑槽对限位板进行限位，避免其在左右移动的过程中发生偏移。

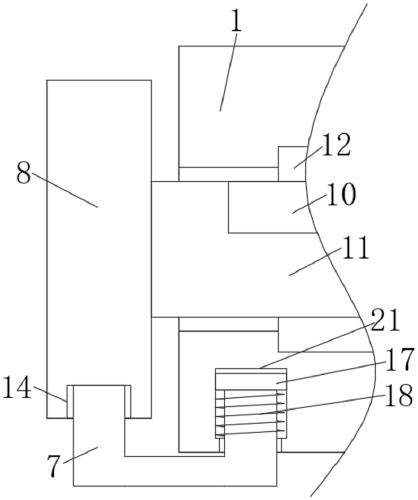

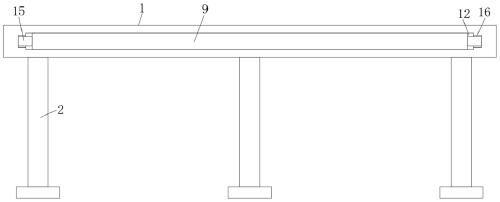

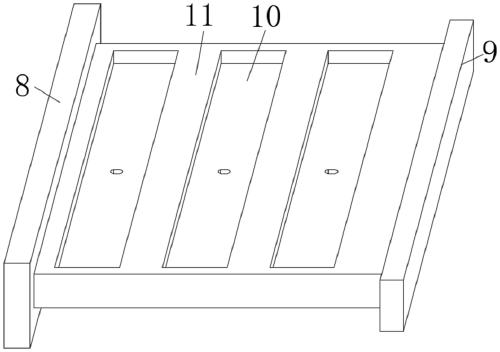

【附图】：
