授权专利
【实用新型】一种踝关节固定加压冷敷支具
专利号：ZL202020626752.X
申请日：20200423
发明人：詹云佳; 张亚奎; 王雪飞; 龙安华; 韩大成; 李杨
法律状态：授权
公开号：CN212816694U
授权公告日：2021-03-30
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种踝关节固定加压冷敷支具，所述支具包括足部固架、踝部固架以及小腿固架;所述踝部固架和小腿固架为一体式结构，踝部固架前端与足部固架活动连接;上述固架均由底板和压板两部分活动连接组成，底板和压板连接段采用活动连接结构，底板和压板的封口段采用绑绳或穿带进行固定;在每个固架底板内表面设有冰袋套，在冰袋套内部置入可塑形冰袋。本实用新型具有固定、制动等功能，能够限制受伤踝关节活动、加快踝关节扭伤或骨折的康复进程的具有等优点。
【技术领域】：
本实用新型涉及临床医疗领域，尤其是一种骨关节整固装置或工具。
【实用新型内容】：
本实用新型目的在于提供一种具有固定、制动功能、能够限制受伤踝关节活动、加快踝关节扭伤或骨折的康复进程的踝关节固定加压冷敷支具。
为实现上述目的，采用了以下技术方案：本实用新型所述支具包括足部固架、踝部固架以及小腿固架;所述踝部固架和小腿固架为一体式结构，踝部固架前端与足部固架活动连接;上述固架均由底板和压板两部分活动连接组成，底板和压板连接段采用活动连接结构，底板和压板的封口段采用绑绳或穿带进行固定;在每个固架底板内表面设有冰袋套，在冰袋套内部置入可塑形冰袋。
进一步的，所述足部固架的底板为平板结构，压板采用弧形板结构。
进一步的，所述踝部固架、小腿固架的底板采用弧形板结构，踝部固架、小腿固架的压板采用弧形板结构。
进一步的，所述踝部固架、小腿固架为两段式活动连接结构。
进一步的，在小腿固架的压板内侧设置冰袋套，在冰袋套内置入可塑形冰袋。
进一步的，在踝部固架的压板内侧设置冰袋套，在冰袋套内置入可塑形冰袋。
进一步的，所述足部固架的底板两侧连接绑带。
与现有技术相比，本实用新型具有如下优点：
1、整体上采用解剖型踝关节固定支架的结构设计，通过解剖型铝板使骨折部位维持较好的复位。
2、固定支具中的冰袋采用可拆卸和可替换的结构，实现冰敷用冰袋根据实际使用情况的方便更换。
3、可广泛应用于踝部损伤处置，尤其是踝关节骨折脱位处置。
4、能够使冰袋很好的与踝关节皮肤接触，做到完全贴合，并且有加压冷敷的作用，达到冷敷消肿的目的，且冰袋是放在冰袋套中，方便取用避免交叉感染。

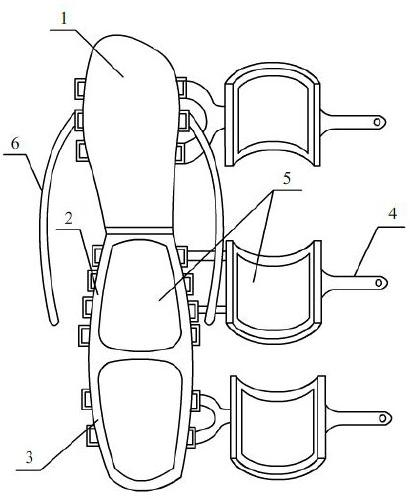

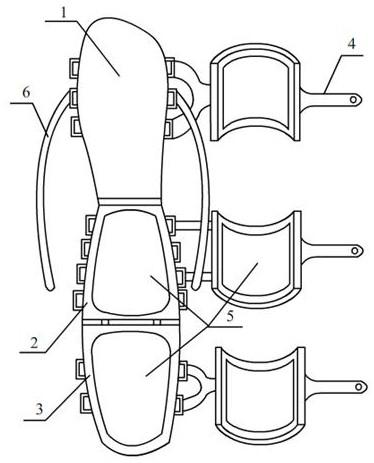

【附图】：
