授权专利
【实用新型】一种护理床
专利号：ZL202021550271.1
申请日：20200730
发明人：逯淑英
法律状态：授权
公开号：CN213098893U
授权公告日：2021-05-04
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗护理器械领域，具体公开了一种保持端坐卧位的护理床，包括护理床板，所述护理床板的一端安装有床头板，所述床头板的前表面设置有防滑落扶手卡槽，所述转动限位块与防滑落扶手的连接处安装有阻尼转轴，且转动限位块的上方位于防滑落扶手的前表面设置有预留槽，且防滑落扶手与防滑落扶手卡槽的连接处安装有防滑落扶手转轴。当患者坐在防滑坐垫时，橡胶材质的防滑坐垫会发生形变凹陷，能够很好的阻止病人在护理床板的上方滑动下移，防滑落扶手和防滑落扶手卡槽之间的防滑落扶手转轴进行转动，使得防滑落扶手从防滑落扶手卡槽中被抽出，保持和床头板的垂直，防滑落扶手位于病人的腋下位置，供病人放置手臂。
【技术领域】：
本实用新型涉及医疗护理器械领域，具体是一种护理床。
【实用新型内容】：
一种保持端坐卧位的护理床，包括护理床板，所述护理床板的一端安装有床头板，所述床头板的前表面设置有防滑落扶手卡槽，所述防滑落扶手卡槽的内部安装有防滑落扶手，所述防滑落扶手的前表面安装有转动限位块，所述转动限位块与防滑落扶手的连接处安装有阻尼转轴，且转动限位块的上方位于防滑落扶手的前表面设置有预留槽，所述预留槽的内部安装有拉杆，所述防滑落扶手的下表面安装有减震垫，且防滑落扶手与防滑落扶手卡槽的连接处安装有防滑落扶手转轴，所述护理床板的上方设置有防滑坐垫。
作为本实用新型再进一步的方案：所述转动限位块与防滑落扶手通过阻尼转轴转动连接，所述防滑落扶手与床头板通过防滑落扶手转轴转动连接。
作为本实用新型再进一步的方案：所述拉杆与预留槽固定连接，所述减震垫为发泡EVA材质构件。
作为本实用新型再进一步的方案：所述防滑坐垫的下端设置有坐垫支撑板，所述坐垫支撑板的下表面安装有支撑刚管。
作为本实用新型再进一步的方案：所述支撑刚管与坐垫支撑板通过焊接固定连接，所述防滑坐垫为橡胶材质构件。
作为本实用新型再进一步的方案：所述支撑刚管的下方位于护理床板的上表面设置有预留插入孔，所述护理床板的下表面安装有床腿支撑。
作为本实用新型再进一步的方案：所述预留插入孔与护理床板贯通连接，所述床腿支撑与护理床板固定连接。
与现有技术相比，本实用新型的有益效果是：设置的装置主体能够很好地帮助无法很好控制机体的患者进行端坐，同时操作较为简单，结构新颖，患者的屁股接触到坐垫支撑板上表面的防滑坐垫时，橡胶材质的防滑坐垫会发生形变，从而发生凹陷，能够很好的阻止病人在护理床板的上方滑动下移，能够很好的保持患者的端坐卧位，同时利用转动防滑落扶手上表面的转动限位块和阻尼转轴进行转动，断开转动限位块对防滑落扶手的限位作用，再通过防滑落扶手和防滑落扶手卡槽之间的防滑落扶手转轴进行转动，从而使得防滑落扶手从防滑落扶手卡槽中被抽出，保持和床头板的垂直转态，防滑落扶手位于病人的腋下位置，供病人放置手臂，在防滑落扶手内侧面安装的减震垫可以防止患者手部重量直接放在防滑落扶手上会产生的较大压迫感。
另外，在需要利用该护理床在用于产妇生产时，防滑坐垫可以设置为中空结构的环状，也可以称为防滑坐环，防滑坐垫的中间通孔可以上下贯通。在产妇生产时，产妇可以以端坐卧位端坐在防滑坐垫上，并以手扶防滑落扶手，如此方便产妇进行用力，提升产妇舒适度。

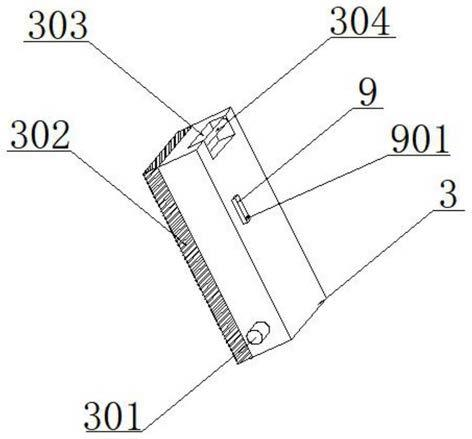

【附图】：
