授权专利
【实用新型】一种股骨粗隆间骨折髓内固定的辅助装置
专利号：ZL201922333292.1
申请日：20191223
法律状态：授权
公开号：CN212592375U
授权公告日：2021-02-26
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种股骨粗隆间骨折髓内固定的辅助装置，包括固定骨板，固定骨板的近端设有用于连接大粗隆的第一连接部，固定骨板的远端设有用于连接股骨干部的第二连接部，固定骨板上对应骨折髓内固定装置设有滑动孔，连接件的一端穿过滑动孔与骨折髓内固定装置连接，连接件的另一端的外形尺寸大于滑动孔。本实用新型能够将固定骨板与骨折髓内固定装置联成一体，实现股骨近端外侧壁重建与内部髓内固定装置一体，实现大粗隆的牢靠固定，有效避免髓内固定装置的失效。
【技术领域】：
本实用新型属于医疗器械技术领域，特别是涉及一种股骨粗隆间骨折髓内固定的辅助装置。
【实用新型内容】：
一种股骨粗隆间骨折髓内固定的辅助装置，包括固定骨板，所述固定骨板的近端设有用于连接大粗隆的第一连接部，所述固定骨板的远端设有用于连接股骨干部的第二连接部，所述固定骨板上对应骨折髓内固定装置设有滑动孔，连接件的一端穿过所述滑动孔与所述骨折髓内固定装置连接，所述连接件的另一端的外形尺寸大于所述滑动孔。
以上技术方案优选的，所述骨折髓内固定装置为髓内钉主钉，所述连接件为与所述髓内钉主钉相匹配的头钉螺栓。
以上技术方案优选的，所述滑动孔为竖向设置的长圆形通孔。
以上技术方案优选的，所述第一连接部包括环抱大粗隆外侧的第一连接板和设于所述第一连接板上方的若干个抓钩。
以上技术方案优选的，所述第二连接部包括第二连接板，所述第二连接板设于所述第一连接板的下方。
以上技术方案优选的，所述第一连接板和第二连接板之间的前侧设有向内延伸的第三连接板。
以上技术方案优选的，所述第一连接板、抓钩、第二连接板和第三连接板一体成型。
以上技术方案优选的，所述第一连接部上设有锁定孔，锁定螺钉穿过所述锁定孔与大粗隆连接。
以上技术方案优选的，所述第二连接板上设有多个相互交错的锁定孔，锁定螺钉穿过所述锁定孔与股骨干部连接。
以上技术方案优选的，所述第一连接部还包括倾斜设置的螺钉，所述螺钉的倾斜方向由大粗隆朝向小粗隆。
本实用新型具有的优点和积极效果是：本实用新型提供了一种股骨粗隆间骨折髓内固定的辅助装置，通过设置第一连接部，能够实现大粗隆的连接;通过设置第二连接部，能够实现股骨干部的连接;通过设置连接件，连接件的一端穿过固定骨板的滑动孔与骨折髓内固定装置连接，将固定骨板与骨折髓内固定装置联成一体，实现股骨近端外侧壁重建与内部髓内固定装置一体，能够实现大粗隆的牢靠固定。

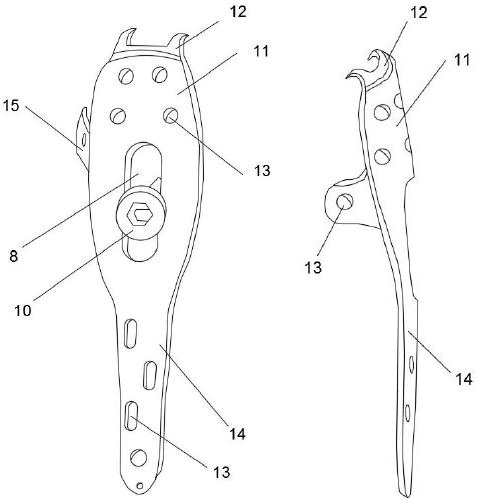

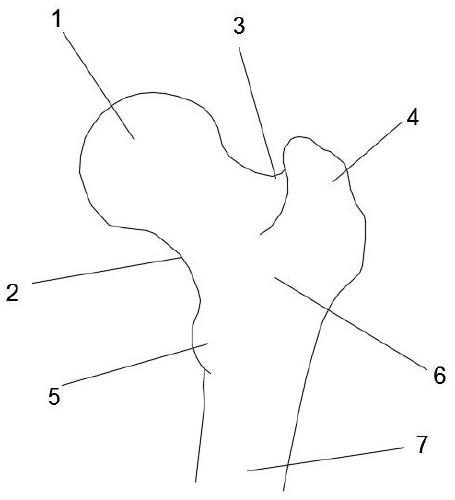

【附图】：
