授权专利
【实用新型】一种防压疮护理装置
专利号：ZL202020961808.7
申请日：20200529
发明人：王晓丹
法律状态：授权
公开号：CN213130444U
授权公告日：2021-05-07
交易方式：转让; 许可
【摘要】：
本实用新型提供了一种防压疮护理装置，属于医疗用品技术领域。该防压疮护理装置包括腿部支撑组件、按摩组件以及脚部支撑组件。所述第一连接杆连接在所述第一底板的一侧，所述放置板连接在所述第二支撑杆的上方，所述伸缩件连接在所述第一底板的上表面，所述伸缩件的输出端与所述放置板连接，所述垫块固定放置在所述放置板上。所述支撑板的两端与所述垫块的内部连接，所述微型电机连接在所述支撑板的下表面，所述连杆与所述微型电机的输出端固定连接，所述支杆滑动连接在所述连杆的上方，所述固定盘连接在所述支杆的上方，所述按摩头与所述固定盘连接，改善了气垫床对长期受压部位缓解不明显，没有起到治疗作用的问题。
【技术领域】：
本实用新型涉及医疗用品技术领域，具体而言，涉及一种防压疮护理装置。
【实用新型内容】：
本实用新型提供一种防压疮护理装置包括腿部支撑组件、按摩组件以及脚部支撑组件。
所述腿部支撑组件包括第一底板、第一连接杆、第一支撑杆、第二支撑杆、放置板、伸缩件以及垫块，所述第一连接杆连接在所述第一底板的一侧，所述第一连接杆连接在所述第一底板的上方，所述第二支撑杆滑动连接在所述第一支撑杆的上方，所述放置板连接在所述第二支撑杆的上方，所述伸缩件连接在所述第一底板的上表面，所述伸缩件的输出端与所述放置板连接，所述垫块固定放置在所述放置板上。
所述按摩组件包括支撑板、微型电机、连杆、支杆、固定盘以及按摩头，所述支撑板、所述微型电机、所述连杆、所述支杆、所述固定盘以及所述按摩头设置在所述垫块的内部，所述支撑板的两端与所述垫块的内部连接，所述微型电机连接在所述支撑板的下表面，所述连杆与所述微型电机的输出端固定连接，所述支杆滑动连接在所述连杆的上方，所述固定盘连接在所述支杆的上方，所述按摩头与所述固定盘连接。
所述脚部支撑组件包括第二底板、第二连接杆、限位块、固定杆、滑动块、移动杆、缓冲件、伸缩杆以及托板，所述第二连接杆的一端连接在所述第二底板的一侧，所述所述第二连接杆的另一端与所述第一连接杆连接，所述限位块设置在所述第二底板的两端，所述固定杆的两端与所述限位块连接，所述滑动块套接在所述固定杆的外表面，所述移动杆的一端与所述滑动块铰接，所述缓冲件连接在所述限位块的上方，所述伸缩杆的一端连接在所述缓冲件的内部，所述托板连接在所述伸缩杆与所述伸缩杆之间，所述托板连接在所述伸缩杆的上端，所述托板的底端与所述移动杆铰接。
在本实用新型的一种实施例中，所述第一连接杆上开设有第一凹槽，所述第二连接杆上开设有第二凹槽。
在本实用新型的一种实施例中，所述第一凹槽与所述第二凹槽之间连接有销钉，所述第一底板与所述第二底板之间通过所述销钉进行连接。
在本实用新型的一种实施例中，所述垫块的两侧设置有定位板，所述定位板连接在所述第一底板的上表面，所述定位板的上端设置有防护垫，所述垫块的上方两端连接有挡垫，所述垫块的上表面覆盖有防水棉层。
在本实用新型的一种实施例中，所述支撑板的下方设置有底杆，所述底杆的一端与所述支撑板连接，所述底杆的另一端连接在所述垫块的内部底端。
在本实用新型的一种实施例中，所述支杆的外表面缠绕有第一弹簧，所述第一弹簧的一端与所述固定盘连接，所述第一弹簧的另一端与所述连杆连接。
在本实用新型的一种实施例中，所述固定杆与所述滑动块之间设置有第二弹簧，所述第二弹簧缠绕在所述固定杆的外表面。
在本实用新型的一种实施例中，所述缓冲件包括缓冲壳体、第三弹簧以及滑动板，所述缓冲壳体连接在所述限位块的上方，所述第三弹簧设置在所述缓冲壳体的内部，所述滑动板的一端与所述第三弹簧连接，所述滑动板的另一端与所述伸缩杆连接，所述所述滑动板的两侧与所述缓冲壳体的内壁滑动连接。
在本实用新型的一种实施例中，所述伸缩杆包括第一杆体、第二杆体以及调节螺栓，所述第一杆体连接在所述滑动板的上表面，所述第二杆体滑动连接在所述第一杆体的上方，所述调节螺栓连接在所述第一杆体靠近所述第二杆体的一端。
在本实用新型的一种实施例中，所述托板的表面设置有防护棉，所述托板的底端设置有连接块，所述连接块与所述移动杆进行铰接。
本实用新型的有益效果是：本实用新型通过上述设计得到的一种防压疮护理装置，使用时，根据患者的实际情况调节腿部支撑组件100和脚部支撑组件300之间的距离，通过调节伸缩杆380的高度，从而调节托板390的高度，然后再通过启动伸缩件170对垫块180的高度进行调节，满足患者实际的使用高度之后，将患者的腿部放置在垫块180上，脚部放置在托板 390上，使得腿部和脚部可以不用与床之间发生长时间的挤压，同时通过微型电机220带动固定盘260和按摩头270进行转动，增大了对患者腿部按摩的范围。通过对患者腿部进行按摩能够加快血液循环，加快组织代谢速率使得长期受压部位得到快速的缓解，即有利于防止压疮的形成，也有利于压疮的消除。

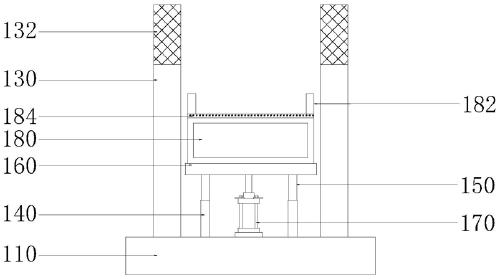

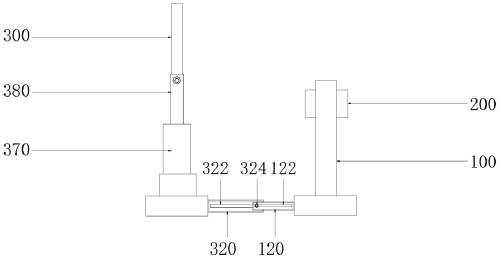

【附图】：
