【实用新型】一种方便操作的新生儿护理装置
专利号：ZL202021196639.9
申请日：20200624
发明人：石瑞娟
法律状态：授权
公开号：CN212940265U
授权公告日：2021-04-13
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种方便操作的新生儿护理装置，涉及新生儿护理领域。该方便操作的新生儿护理装置包括护理床主体和底板，护理床主体的形状为无底的顶部开口式框体，护理床主体的背面开设有矩形插槽，护理床主体的内腔两侧固定连接有两组支撑条，底板活动插接在矩形插槽内，护理床主体的背面固定连接有下挡板和上挡板，下挡板位于矩形插槽下方，上挡板位于矩形插槽的上方，上挡板的顶部设有与底板相对应的锁紧机构。该方便操作的新生儿护理装置实现了在使用者使用时，该装置将护理床主体的底板采用分离式设计，便于工作人员快速将底板进行安装或拆下，从而实现了便于对底板进行清理和消毒，避免细菌滋生。
【技术领域】：
本实用新型涉及新生儿护理技术领域，具体为一种方便操作的新生儿护理装置。
【实用新型内容】：
(一)解决的技术问题
针对现有技术的不足，本实用新型公开了一种方便操作的新生儿护理装置，以解决上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种方便操作的新生儿护理装置，包括护理床主体和底板，所述护理床主体的形状为无底的顶部开口式框体，所述护理床主体的背面开设有矩形插槽，所述护理床主体的内腔两侧固定连接有两组支撑条，所述底板活动插接在矩形插槽内，且底板插接在矩形插槽内时，底板的底部与两组支撑条上表面相贴合，所述护理床主体的背面固定连接有下挡板和上挡板，所述下挡板位于矩形插槽下方，所述上挡板位于矩形插槽的上方，所述上挡板的顶部设有与底板相对应的锁紧机构，所述底板的上表面开设有三组锁紧孔，所述底板的上表面还开设有积液槽，所述积液槽的内设有海绵垫。
优选的，所述锁紧机构包括固定柱，所述固定柱的数量为两组且固定连接在上挡板的上表面，所述固定柱的顶部固定连接有顶板。
优选的，两组所述固定柱上滑动连接有滑动板，所述滑动板的上表面贯穿开设有两组与固定柱相对应的滑动孔。
优选的，所述滑动板的底部固定连接有三组与锁紧孔位置相对应的锁紧杆，所述锁紧杆的底部穿过上挡板并活动插接在锁紧孔内，所述上挡板和下挡板上开设有三组与锁紧杆相对应的圆孔。
优选的，所述滑动板的顶部固定连接有两组连杆，所述连杆的顶部穿过顶板向上延伸并固定连接有把手条，所述连杆上套接有弹簧。
优选的，所述弹簧的底部与滑动板的上表面相抵，所述弹簧的顶部与顶板的下表面相抵，所述弹簧处于压缩状态。
优选的，所述顶板的上表面贯穿开设有两组与连杆相对应的圆孔。
本实用新型公开了一种方便操作的新生儿护理装置，其具备的有益效果如下：
1、该方便操作的新生儿护理装置，通过设置护理床主体、底板、下挡板、上挡板、固定柱、顶板、滑动板和弹簧，实现了在使用者使用时，该装置将护理床主体的底板采用分离式设计，便于工作人员快速将底板进行安装或拆下，从而实现了便于对底板进行清理和消毒，避免细菌滋生，而且该装置在进行底板的安装和拆卸时，操作方便快捷，省时省力，满足使用者需求。
2、该方便操作的新生儿护理装置，当新生儿排尿时，会落入积液槽内并通过海绵垫进行吸收，海绵垫同时可起到缓冲和减震的作用，增强新生儿的舒适性，而且海绵垫也便于取下，可保证新生儿底部的底板和海绵垫均便于更换和清理，满足使用者需求。

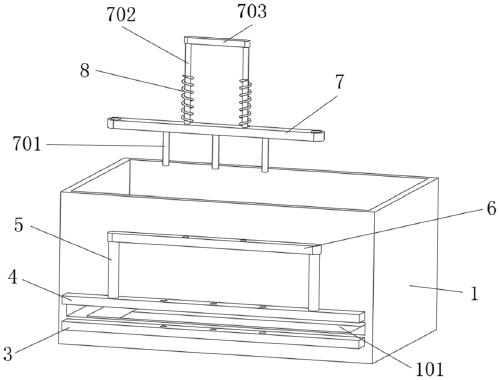

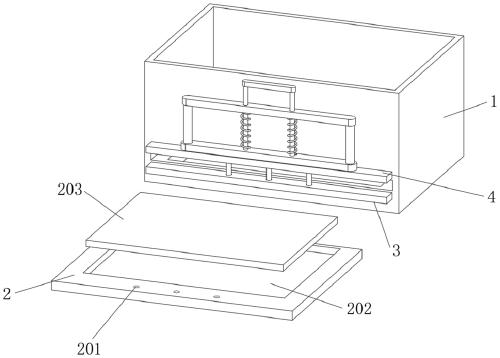

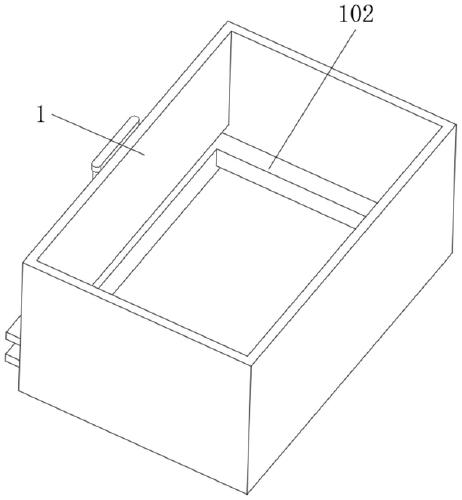

【附图】：
