授权专利
【实用新型】一种多功能吸奶器
专利号：ZL202020434750.0
申请日：20200330
发明人：代幽静; 王盈
法律状态：授权
公开号：CN213191607U
授权公告日：2021-05-14
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种多功能吸奶器，包括吸奶器主体、热敷按摩装置、深部按摩装置和推挤装置，热敷按摩装置、深部按摩装置和推挤装置均呈喇叭状，热敷按摩装置的内部设有发热部和第一按摩部，深部按摩装置的内部设有第二按摩部，推挤装置的内部设有挤压部。本实用新型通过设置热敷按摩装置能够对乳房进行热敷和按摩，促进泌乳，促进血液循环，完成初步吸乳;通过设置深部按摩装置能够促进乳房深处泌乳及预防积乳;通过设置推挤装置能够把乳房根部及乳房深处的乳汁进行挤压推送，预防乳房深处的积乳，起到更好的疏通作用。
【技术领域】：
本实用新型属于医疗辅助用具技术领域，具体涉及一种一次性血管介入术中导丝球囊收纳装置。
【实用新型内容】：
一种多功能吸奶器，包括吸奶器主体，还包括分别与所述吸奶器主体可拆卸连接的热敷按摩装置、深部按摩装置和推挤装置，所述热敷按摩装置、深部按摩装置和推挤装置均呈喇叭状，所述热敷按摩装置的内部设有发热部和第一按摩部，所述深部按摩装置的内部设有第二按摩部，所述推挤装置的内部设有挤压部。
以上技术方案优选的，所述热敷按摩部包括外壳体和内壳体，所述发热部均设于所述外壳体与所述内壳体围成的空腔内，所述第一按摩部均设于所述内壳体的内壁上，每个所述第一按摩部对应一个微型电机，所述微型电机安装在所述外壳体与所述内壳体围成的空腔内。
以上技术方案优选的，所述发热部为电加热片或电加热块。
以上技术方案优选的，所述第一按摩部均包括滚轴、连接板和多个滚轮，所述滚轴的一端与所述微型电机的电机轴连接，所述滚轴的另一端伸出所述内壳体，所述滚轴的另一端设有所述连接板，所述连接板上均设有多个所述滚轮。

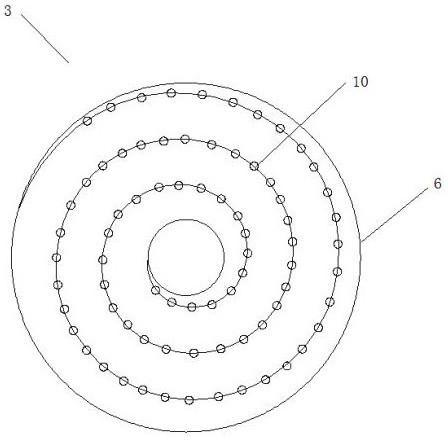

以上技术方案优选的，所述深部按摩装置包括外壳体，所述第二按摩部包括多个设于所述外壳体内表面的按摩凸点，所述按摩凸点从所述外壳体的小端至大端呈螺旋状分布。

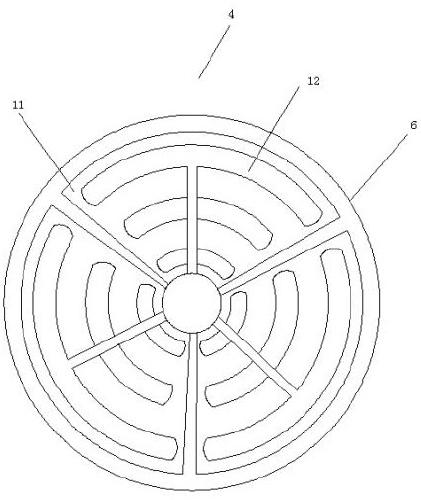

以上技术方案优选的，所述推挤装置包括外壳体，所述挤压部包括沿所述外壳体的径向均匀设置的多个气囊，所述气囊通过连接管与充气球连接。

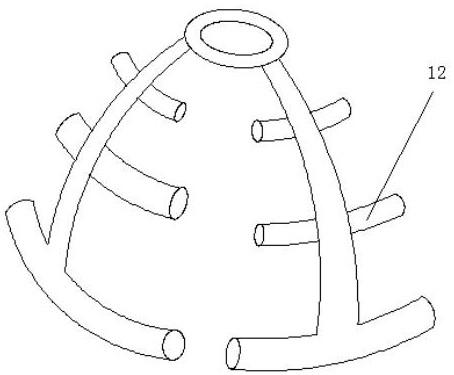

以上技术方案优选的，所述气囊远离所述外壳体的一面设有第三按摩部，所述第三按摩部包括多个沿所述外壳体的轴向依次分布的按摩棒，所述按摩棒的长度由所述外壳体的小端至大端依次增长。
本实用新型具有的优点和积极效果是：本实用新型提供了一种多功能吸奶器，包括吸奶器主体、热敷按摩装置、深部按摩装置和推挤装置，通过设置热敷按摩装置能够对乳房进行热敷和按摩，促进泌乳，促进血液循环，完成初步吸乳;通过设置深部按摩装置能够促进乳房深处泌乳及预防积乳;通过设置推挤装置能够把乳房根部及乳房深处的乳汁进行挤压推送，预防乳房深处的积乳，起到更好的疏通作用。
【附图】：
