授权专利
【实用新型】一种多功能的病房用盆架
专利号：ZL202021471371.5
申请日：20200723
发明人：韩维
法律状态：授权
公开号：CN212788325U
授权公告日：2021-03-26
交易方式：转让; 许可
【摘要】：
本实用新型涉及病人护理技术领域，公开了一种多功能的病房用盆架，为了提高病房内患者用生活用具的灵活摆放性，所述归类板架的前侧位于一端位置处设置有标识牌，所述归类板架的内侧固定有放置板，所述进气扇的进气端连接有消毒管道，所述归类板架的一侧位于底端位置处固定有消毒箱，所述废气管道的底端连接有净化筒。本实用新型通过归类板架内放置板对盆具、尿壶等生活用具的分类摆放，能够便于家属、患者的分类使用，且在分类摆放过程中，通过进气扇将雾化的消毒液吹向盆具、尿壶等生活用具，能够对生活用具进行消毒处理，同时通过吸气扇的吸气，在净化筒的净化过滤下，能够将盆具、尿壶等生活用具产生的异味吸附过滤。
【技术领域】：
本实用新型涉及病人护理技术领域，具体是一种多功能的病房用盆架。
【实用新型内容】：
本实用新型的目的在于提供一种多功能的病房用盆架，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多功能的病房用盆架，包括归类板架，所述归类板架的下方位于四个边角位置处均设置有万向轮，且归类板架的前侧位于一端位置处设置有标识牌，所述归类板架的内侧固定有放置板，所述放置板的一侧设置有进气扇，且放置板的另一侧设置有吸气扇，所述进气扇的进气端连接有消毒管道，所述归类板架的一侧位于底端位置处固定有消毒箱，所述消毒箱的内侧设置有消毒腔室，所述消毒腔室的一侧位于顶端位置处连接有进液管，且消毒腔室通过雾化器与消毒管道连接，所述吸气扇的排气端连接有废气管道，所述废气管道的底端连接有净化筒，所述净化筒的内侧从上至下依次卡合有干燥网层、吸附网层、防护网层。
作为本实用新型再进一步的方案：所述标识牌的数量不少于四组，且标识牌的标识从下至上依次为尿壶、便盆、脸盆、毛巾。
作为本实用新型再进一步的方案：所述放置板的数量与标识牌的数量相同，且放置板与标识牌相互一一对应。
作为本实用新型再进一步的方案：所述进气扇与吸气扇的结构相同，且进气扇与吸气扇处于同一水平面上。
作为本实用新型再进一步的方案：所述雾化器的进液端连接有抽液管，且雾化器的出液端连接有排液管，所述雾化器通过抽液管与消毒腔室连接，且雾化器通过排液管与消毒管道连接。
作为本实用新型再进一步的方案：所述干燥网层采用聚氨酯泡沫材质构件，所述吸附网层采用活性炭网材质构件。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过归类板架内放置板对盆具、尿壶等生活用具的分类摆放，取代了传统家属散乱摆放的形式，不仅降低了盆具、尿壶等生活用具的占用空间，同时能够便于家属、患者的分类使用，且在分类摆放过程中，通过进气扇将雾化的消毒液吹向盆具、尿壶等生活用具，能够对生活用具进行消毒处理，避免滋生细菌，同时通过吸气扇的吸气，在净化筒的净化过滤下，能够将盆具、尿壶等生活用具产生的异味吸附过滤，确保病房内空气的清新性。

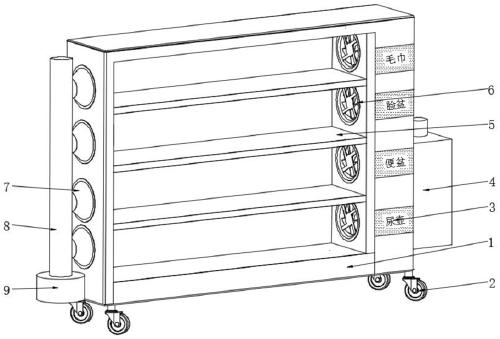

【附图】：
